Мембранные разделители давления фланцевого типа, жестко смонтированные и с капилляром

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

  Мембранный разделитель давления с фланцевой конструкцией для измерительного преобразователя дифференциального давления, жестко смонтированный и с гибким капилляром

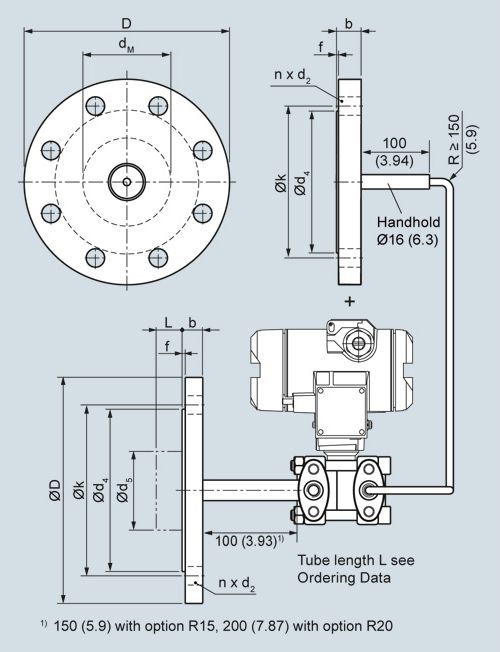

  Чертеж



  Соединение по EN 1092-1

  Ном. диам.	Ном. давл.	b	D	d2	d4	d5	dM	f	k	n
  		мм	мм	мм	мм	мм	мм	мм	мм	мм
  DN 80	PN 40	24	200	18	138	76	89	2	160	8
  DN 100	PN 16	20	200	18	158	94	89	2	180	8
  	PN 40	24	235	22	162	94	89	2	190	8





  Соединение по ASME B16.5

  Ном. диам.	Ном. давл.	b	D	d2	d4	d5	dM	f	k	n
  		мм	мм	мм	мм	мм	мм	мм	мм
  		(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)
  3 дюйма	150	24	190	20	127	76	89	1.6	152.5	4
  		(0.96)	(7.48)	(0.79)	(5)	(3)	(3.50)	(0.06)	(6)
  	300	29	210	22	127	76	89	1.6	168.5	8
  		(1.14)	(8.27)	(0.87)	(5)	(3)	(3.50)	(0.06)	(6.63)
  4 дюйма	150	24	230	20	158	94	89	1.6	190.5	4
  		(0.95)	(9.06)	(0.79)	(6.22)	(3.69)	(3.50)	(0.06)	(7)
  	300	32	255	22	158	94	89	1.6	200	8
  		(1.26)	(10.04)	(0.87)	(6.22)	(3.69)	(3.50)	(0.06)	(7.87)





  d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5

  d_M: Эффективный диаметр мембраны

  Мембранные разделители давления фланцевого типа с капилляром, жестко смонтированные на измерительном преобразователе дифференциального давления SITRANS P, размеры в мм (дюймах)

  Технические данные

  Мембранный разделитель давления с фланцевой конструкцией для измерительного преобразователя дифференциального давления, жестко смонтированный и с гибким капилляром
  Номинальный диаметр	Номинальное давление
  DN 80	PN 40
  DN 100	PN 16, PN 40
  3 дюйма	Класс 150, класс 300
  4 дюйма	Класс 150, класс 300
  Уплотнительная поверхность
  Для нержавеющей стали, мат. No. 1.4404/316L	По EN 1092‑1, форма B1 или ASME B16.5 RF 125 … 250 AA
  Для других материалов	По EN 1092‑1, форма B2 или ASME B16.5 RFSF
  Материалы
  Основной корпус	Нержавеющая сталь, мат. No. 1.4404/316L
  Части, соприкасающиеся с измеряемым веществом	Нержавеющая сталь, мат. No. 1.4404/316L
  	Без покрытия
  	Покрытие из PTFE ( для разрежения по запросу)
  	Покрытие ECTFE ( для разрежения по запросу)
  	Покрытие из PFA (для разрежения по запросу)
  	Монель 400, мат. No. 2.4360
  	Hastelloy C276, мат. No. 2.4819
  	Hastelloy C4, мат. No. 2.4610
  	Тантал
  Капилляр	Нержавеющая сталь 1.4571/316Ti
  Защитный корпус	Спиральный гибкий шланг из нержавеющей стали, мат. No.  1.4301/316
  Материал уплотнения в колпачках
  Для измерительных преобразователей давления, а так же для эксплуатации в средах с низким давлением	Медь
  Для других областей применения	Витон
  Максимальное давление	См.выше, а так же см. технические характеристики измерительных преобразователей давления
  Длина тубуса	Без тубуса
  	50 мм
  	100 мм
  	150 мм
  	200 мм
  Капилляр
  Длина	Макс. 10 м , большие размеры по запросу
  Внутренний диаметр	2 мм
  Минимальный радиус закругления	150 мм
  Наполнительная жидкость	Силиконовое масло M5
  	Силиконовое масло M50
  	Высокотемпературное масло
  	Фтороуглеродное масло (для измерения O2)
  	Растительное масло (зарегистрировано FDA)
  	Глицерин - вода (не подходит для диапазона низкого давления)
  Макс. рекомендуемая рабочая температура	170 °C
  Допустимая температура окружающей среды	В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.
  Масса	Приблиз. 4 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
