Быстросъемные мембранные разделители давления

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

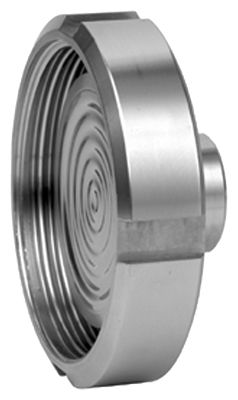

  Быстросъемные мембранные разделители давления по DIN 11851 со шлицевой соединительной гайкой

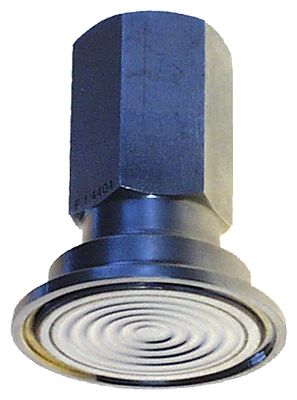

  Быстросъемные мембранные разделители давления со соединением Сlamp

  Быстросъемные мембранные разделители давления доступны для следующих серий измерительных преобразователей давления SITRANS P:

  • Для давления: P300, DS III, DS III PA и DS III FF
  • Для дифференциального давления и расхода: DS III, DS III PA и DS III FF

  Быстросъемные мембранные разделители давления часто используются в пищевой промышленности. Их конструкция гарантирует неспособность измеряемого вещества собираться с зонах нечувствительности. Быстросъемное соединение на разделителе давления позволяет производить быстрое снятие для чистки.

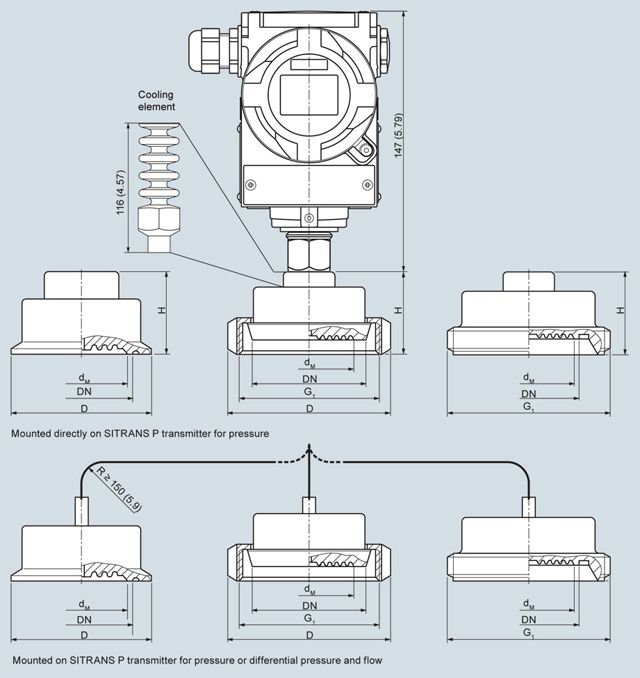

  Чертеж



  Соединение Clamp (слева)

  DN	Ø dM	Ø D	H
  (1½ дюйма)	32	50.5	35
  (2 дюйма )	40	64	35
  (2½ дюйма)	52	77.5	35
  (3 дюйма)	72	91	35





  Соединение по DIN 11 851 со шлицевой накидной гайкой (в центре)

  DN	Ø dM	Ø D	H	G1
  25	25	63	36	Rd 52x1/6
  32	32	70	36	Rd 52x1/6
  40	40	78	36	Rd 65x1/6
  50	52	112	36	Rd 78x1/6
  65	65	112	36	Rd 95x1/6
  80	72	127	36	Rd 110x1/6





  Соединение по DIN 11 851 с резьбовым штуцером (справа)

  DN	Ø dM	H	G1
  25	25	36	Rd 52x1/6
  32	32	36	Rd 52x1/6
  40	40	36	Rd 65x1/6
  50	52	36	Rd 78x1/6
  65	65	36	Rd 95x1/6
  80	72	36	Rd 110x1/6





  d_M Эффективный диаметр мембраны

  Быстросъемный мембранный разделитель давления, размеры в мм

  Технические данные

  Быстросъемный мембранный разделитель давления
  Соединение, номинальный диаметр	Номинальное давление
  Для давления
  По DIN 11 851 со шлицевой накидной гайкой
  DN 25	PN 40
  DN 32	PN 40
  DN 40	PN 40
  DN 50	PN 25
  DN 65	PN 25
  DN 80	PN 25
  По DIN 11 851 с резьбовым штуцером
  DN 25	PN 40
  DN 32	PN 40
  DN 40	PN 40
  DN 50	PN 25
  DN 65	PN 25
  DN 80	PN 25
  Соединение Clamp
  1½ дюйма	PN 40
  2 дюйма	PN 40
  2½ дюйма	PN 25
  3 дюйма	PN 25
  Для дифференциального давления и расхода
  По TDIN 11 851, со шлицевой накидной гайкой
  DN 50	PN 25
  DN 65	PN 25
  DN 80	PN 25
  По DIN 11 851 с резьбовым штуцером
  DN 50	PN 25
  DN 65	PN 25
  DN 80	PN 25
  Соединение Clamp
  2 дюйма	PN 40
  2½ дюйма	PN 25
  3 дюйма	PN 25
  Поверхность уплотнения
  Для нержавеющей стали, мат. No. 1.4404/316L	По EN 1092‑1, форма B1 или ASME B 16.5RF 125 … 250 AA
  Для других материалов	По EN 1092‑1, форма B2 или ASME B16.5 RFSF
  Материалы
  Основной корпус	Нержавеющая сталь 316L
  Части, соприкасающиеся с измеряемым веществом	Нержавеющая сталь 316L
  Капилляр	Нержавеющая сталь, мат. No. 1.4571/316Ti
  Оболочка	Спиральный шланг из нержавеющей стали, мат. No. 1.4301/316
  Максимальное давление	См. выше, а так же см. технические характеристики измерительных преобразователей давления
  Длина тубуса	Без тубуса
  Капилляр
  Длина	Макс. 10 м , большие размеры доступны по запросу
  Внутренний диаметр	2 мм
  Минимальный радиус изгиба	150 мм
  Наполнительная жидкость	Растительное масло (зарегистрировано FDA )
  	Глицерин /вода (не подходит для диапазона низкого давления)
  Допустимая внешняя температура	Зависит от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" технического описания разделителей давления
  Масса	Приблиз. 4 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
