Компактные мембранные разделители давления

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы



  Компактные мембранные разделители давления

  Компактные мембранные разделители давления доступны для следующих серий измерительных преобразователей давления SITRANS P:

  • MK II
  • P300
  • DS III
  • DS III PA
  • DS III FF

  Пригодны для высокого давления, загрязненных, волокнистых и вязких веществ в химической, бумажной, пищевой или питьевой промышленности.

  Дизайн

  • Фронтальная мембрана
  • Отсутствуют зоны нечувствительности
  • Жесткая резьбовая цапфа

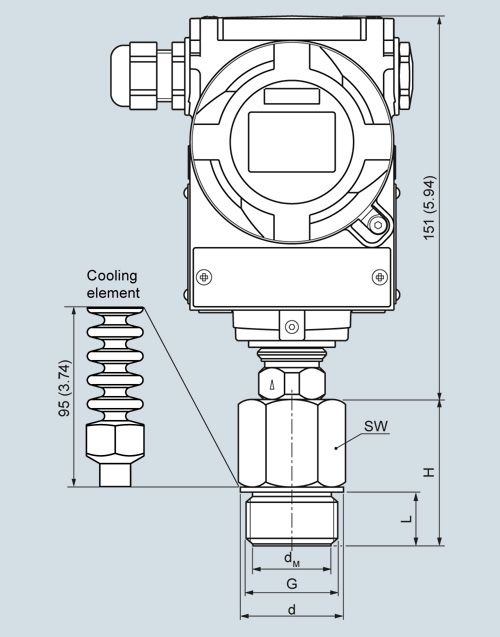

  Чертеж



  G	Ø dM	SW	Ø d	L	H
  	мм	мм	мм	мм	мм
  G1B	25	41	39	28	56
  G1½B	40	55	60	30	50
  G2B	50	60	70	30	63





  d_M: Эффективный диаметр мембраны

  Компактный разделитель давления, размеры в мм

  Технические данные

  Малые мембранные разделители
  Интервал измерения для
  G1B	> 6 бар
  G1½B	> 2 бар
  G2B	> 600 мбар
  Наполнительная жидкость	Силиконовое масло М5 или растительное масло (FDA-listed)
  Материал Основной корпус Мембрана	Нержавеющая сталь, Мат. No. 1.4404/316L Нержавеющая сталь, Мат. No. 1.4404/316L
  Максимальное давление	100 % от номинального давления измерительного преобразователя давления до PN 400 (в зависимости от используемого уплотнения)
  Температура эксплуатации	Как у измерительного преобразователя давления
  Диапазон температур вещества	Как у измерительного преобразователя давления
  Макс. рекомендуемая рабочая температура	150 °C
  Масса
  G1B	Приблиз. 0.3 кг
  G1½B	Приблиз. 0.5 кг
  G2B	Приблиз. 0.8 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
