    Трубчатые разделители давления для монтажа между фланцами

    Трубчатый разделитель давления полностью интегрирован в технологическую линию. Он особенно хорошо подходит для жидких веществ и веществ с высокой вязкостью.

    Внутреннаяя выносная мембрана состоит из цилиндрической оболочки, в которую вварена тонкостеночная трубка. Она крепится непосредственно между двумя фланцами трубопровода.

    Дизайн

    • Трубчатые разделители давления для фланцевого монтажа (конструкция фланцевого типа) по EN/ASME для измерительных преобразователей давления SITRANS P
      • Для избыточного давления: MK II, P300, DS III, DS III PA и серия DS III FF
      • Для дифференциального давления и расхода: DS III, DS III PA и DS III FF
    • Уплотнительная поверхность по EN 1092-1 или ASME B16.5
    • Прямой монтаж на измерительный преобразователь или через капилляр (макс. 10 м в длину)
    • Информация о материалах частей , соприкасающихся с измеряемым веществом, доступна в разделе "Технические характеристики"
    • Материал капилляра, защитной оболочки, основного корпуса мембраны и измерительной ячейки: нержавеющая сталь , мат. No. 1.4571
    • Наполнительная жидкость: силиконовое масло, высокотемпературное масло, фтороуглеродное масло, растительное масло (зарегистрировано FDA) или смесь воды и глицерина ( не подходит для использования в диапазоне низкого давления)

    Функции

    Измеренное давление передается с мембраны, расположенной на нижней окружности трубчатого разделителя, на наполненную жидкость и через капилляр попадает в измерительную камеру измерительного преобразователя давления. Внутреннее пространство разделителя, капилляра и измерительной камеры преобразователя давления не содержит газов и заполнено наполненной жидкостью.

    Примечание:

    При эксплуатации прибора в диапазоне низкого давления, а так же во время ввода в эксплуатацию рекомендуется использовать вакуумнонепроницаемый измерительный преобразователь давления ( см. "Данные по выбору и заказу").

    Чертеж

    Соединение по  1092-1

    DN

    PN

    D

    Mb

    L

    H

    мм

    бар

    мм

    мм

    мм

    мм

    25

    6 ... 100

    63

    28,5

    60

    78.5

    40

    6 ... 100

    85

    43

    60

    89.5

    50

    6 ... 100

    95

    54.5

    60

    92.5

    80

    6 ... 100

    130

    82.5

    60

    112

    100

    6 ... 100

    150

    107

    60

    122



    Соединение по ASME B16.5

    DN

    Class

    D

    Mb

    L

    H

    (дюйм)



    мм

    мм

    мм

    мм

    1

    150 ... 2500

    63

    28.5

    60

    78.5

    150 ... 2500

    85

    43

    60

    86

    2

    150 ... 2500

    95

    54.5

    60

    94.5

    3

    150 ... 2500

    130

    82.5

    60

    112

    4

    150 ... 2500

    150

    107

    60

    122

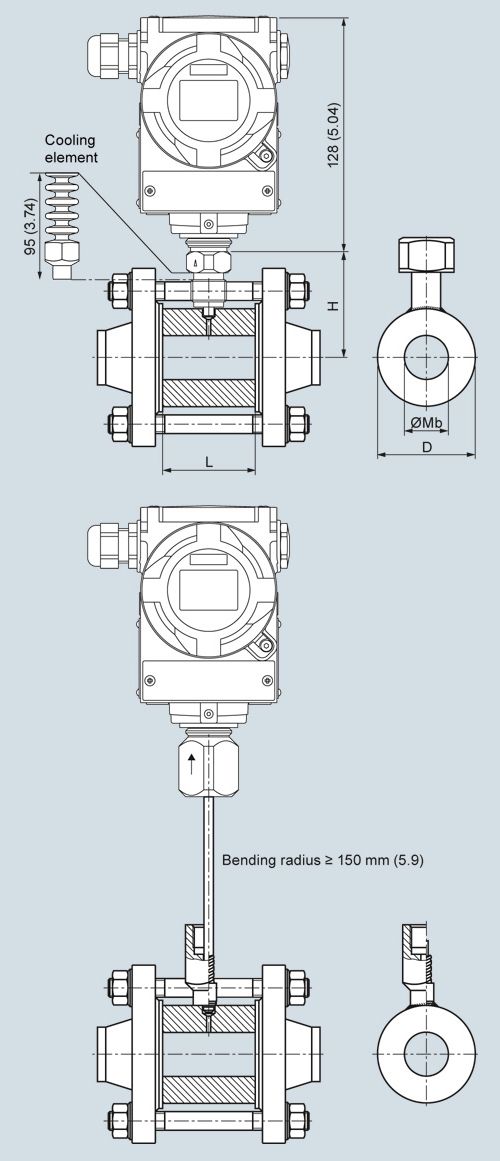

    Трубчатый разделитель давления для зафланцовки, соединенный с измерительным преобразователем давления SITRANS P, размеры в мм

    Технические данные

    Трубчатые разделители давления для монтажа между фланцами

    Номинальный диаметр

    Номинальное давление

    • DN 25

    PN 6 ... PN 100

    • DN 40

    PN 6 ... PN 100

    • DN 50

    PN 6 ... PN 100

    • DN 80

    PN 6 ... PN 100

    • DN 100

    PN 6 ... PN 100

    • 1 дюйм

    Класс 150 … класс 2500

    • 1½ дюйма

    Класс 150 … класс 2500

    • 2 дюйма

    Класс 150 … класс 2500

    • 3 дюйма

    Класс 150 … класс 2500

    • 4 дюйма

    Класс 150 … класс 2500

    Подключение к процессу

    Фланец по EN 1092‑1 или ASME B 16.5

    Поверхность умлотнения

    По EN 1092‑1, форма B1 или по ASME B16.5 RF 125 ... 250 A или RFSF

    Материалы


    • Основной корпус

    Нержавеющая сталь 1.4404/316L

    • Мембрана

    Нержавеющая сталь 1.4404/316L

    • Части, соприкасающиеся с измеряемым веществом

    Нержавеющая сталь 1.4404/316L


    • Без покрытия

    • Покрытие из ECTFE

    • Покрытие из PFA (для разрежения по запросу)


    Монель 400, мат. No. 2.4360



    Hastelloy C276, мат. No. 2.4819



    Hastelloy C4, мат. No. 2.4610



    Тантал

    • Капилляр

    Нержавеющая сталь, мат. No. 1.4571/316Ti

    • Оболочка

    Спиральный шланг из нержавеющей стали, мат. No. 1.4301/316

    Капилляр


    • Длина

    Макс. 10 м

    • Внутренний диаметр

    2 мм

    • Минимальный радиус изгиба

    150 мм

    Наполнительная жидкость

    Силиконовое масло М5



    Силиконовое масло М50



    Высокотемпературное масло



    Фтороуглеродное масло



    Растительное масло (зарегистрировано FDA)



    Глицерин/вода (не подходит для диапазона низкого давления)

    Допустимая внешняя температура

    См. измерительные преобразователи, см. наполнительную жидкость

    Вес

    Приблиз. 4 кг

    Сертификаты и допуски



    Классификация согласно Директиве ЕС по оборудованию, работающему под давлением (DRGL 97/23/EC)

    Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 1 ( приложение 1); приписана категория III, модуль оценки совместимости H от TÜV Nord
