Мембранный разделитель давления, резьбовой тип, монтаж прямой или с помощью капилляра

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

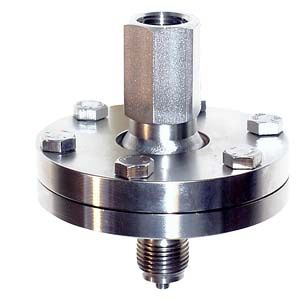

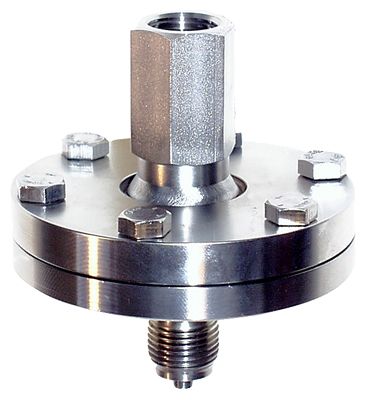

  Разделитель давления, сальник на винтах, с внутренней мембраной для избыточного, абсолютного или дифференциального давления, прямой монтаж

  Чертеж

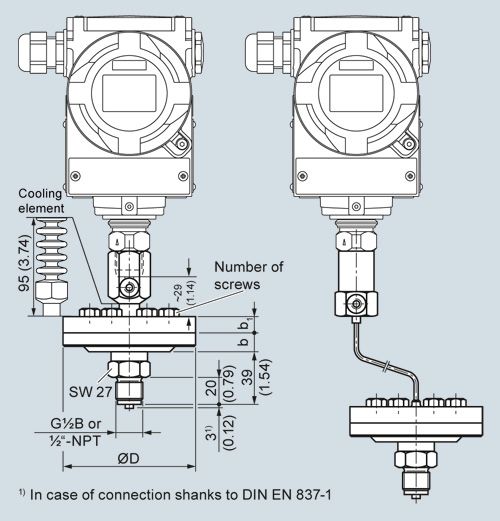

  Мембранный разделитель давления, резьбовое соединение, с внутренней мембраной, для избыточного и абсолютного давления, прямое подключение к измерительному преобразователю с помощью капилляров, размеры в мм

  Диапазон	D	L	b1	Количество болтов
  	мм	мм	мм
  до 100 бар	98	14	16	6
  до 250 бар	98	14	20	12





  Мембранный разделитель давления, резьбовое соединение, для дифференциального давления, прямое подключение к измерительному преобразователю с помощью капилляров, размеры в мм

  Номинальный диаметр	Номинальное давление	D	d4	k	M	Количество отверстий	L	b1
  		мм	мм	мм			мм	мм
  DN 25	PN 10 ... 40	115	68	85	M12	4	26	12
  1 дюйм	150 фунтов/кв. дюйм	108	50,8	79,2	M12	4	22	12
  1 дюйм	300 фунтов/кв. дюйм	124	50,8	88,9	M16	4	22	12





  Технические данные

  Разделитель давления, сальник на винтах с внутренней мембраной
  Технологическое соединение	Номинальное давление
  Наружняя резьба G½B to EN 837-1	PN 100, PN 250
  Наружняя резьба ½-14" NPT-M	PN 100, PN 250
  Открытый измерительный фланец
  DN 25	PN 10 ... PN 40
  1 дюйм	Класс 150, класс 300
  Уплотнительная поверхность для измерительного фланца
  Для нержавеющей стали, мат. No. 1.4404/316L	По EN 1092-1, форма B1 или ASME B16.5 RF 125 ... 250 AA
  Материалы
  Нижняя секция (в случае использования резьбы технологического соединения)	Нержавеющая сталь, Мат. No. 1.4404/316L
  Мембрана	Нержавеющая сталь, Мат. No. 1.4404/316L
  	Без покрытия
  	С покрытием из PTFE
  	Монель 400, мат. No. 2.4360
  	Hastelloy C276, мат. No. 2.4819
  	Hastelloy C4, мат. No. 2.4610
  	Тантал
  Верхняя секция (технологическое соединение при открытом измерительном фланце)	Нержавеющая сталь, мат. No. 1.4404/316L
  Капилляр	Нержавеющая сталь 1.4571/316Ti
  Материал уплотнения на подключении к процессу	Витон или медь (в безвакуумной версии)
  Материал прокладки между верхней и нижней секциями	Витон (FKM) (стандарт) Тефлон (PTFE) металлическое пружинное кольцо ( серебряное покрытие)
  Капилляр
  Длина	Макс. 10 м
  Внутренний диаметр	2 мм
  Минимальный радиус закругления	150 мм
  Наполнительная жидкость	Силиконовое масло M5
  	Силиконовое масло M50
  	Высокотемпературное масло
  	Фтороуглеродное масло (для измерения O2)
  	Растительное масло (зарегистрировано FDA)
  Макс. рекомендуемая рабочая температура	170 °C
  Допустимая температура окружающей среды	В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.
  Масса	Приблиз. 1,5 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
