Промывочное кольцо для мембранных разделителей давления
- Заказные данные (1)
- Информационные материалы
Информационные материалы
Промывочное кольцо
Промывочные кольца необходимы для разделителей давления фланцевого и ячеечного типа (заказные номера 7MF4900 ... 7MF4923) если есть опасность образования отложений и заторов измеряемого вещества из-за условий эксплуатации или геометрии соединений.
Промывочное кольцо крепится между фланцем процесса и разделителем давления.
Отложения вымываются из мембраны через боковые отверстия, осуществляется вентиляция области давления. Благодаря наличию различных номинальных диаметров и форм достигается адаптация
Подключение к процессу
Для фланцев по EN и ASME:
DN 50, 80, 100, 125; PN 16 ... 100 или
DN 2 дюйма, 3 дюйма, 4 дюйма, 5 дюйма; Class 150 ... 600Стандартная версия
Материал: Сталь CrNi, мат. No. 1.4404/316L
Уплотнительные поверхности и промывочные кольца: см. "Данные по выбору и заказу"Дизайн

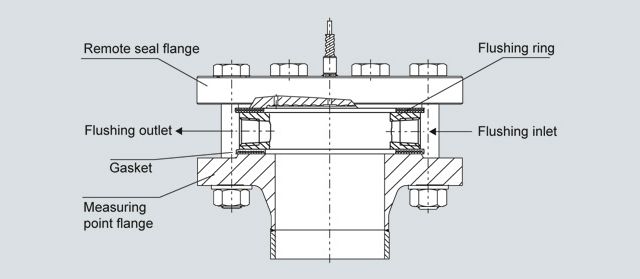

Пример установки
Чертеж
Соединение по EN 1092-1
DN
PN
d4
di
h
Weight
(мм)
(бар)
(мм)
(мм)
(мм)
(кг)
50
16 ... 100
102
62
30
1.10
80
16 ... 100
138
92
30
1.90
100
16 ... 100
162
92
30
3.15
125
16 ... 100
188
126
30
3.50
Соединение по ASME B 16.5
DN
Класс
d4
di
h
Масса
дюйм
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
кг
2
150 ... 600
92
(3.62)
62
(2.44)
30
(1.18)
0.60
3
150 ... 600
127
(5)
92
(3.62)
30
(1.18)
1.05
4
150 ... 600
157
(6.18)
92
(3.62)
30
(1.18)
2.85
5
150 ... 600
185.5
(7.3)
126
(4.96)
30
(1.18)
3.30
Промывочное кольцо, габаритный чертеж
Технические данные
Промышленное кольцо для разделителей давления ячеечного или фланцевого типа
Номинальный диаметр
Номинальное давление
- DN 50
PN 16 ... PN 100
- DN 80
PN 16 ... PN 100
- DN 100
PN 16 ... PN 100
- DN 125
PN 16 ... PN 100
- 2 дюйма
Класс 150 ... класс 600
- 3 дюйма
Класс 150 ... класс 600
- 4 дюйма
Класс 150 ... класс 600
- 5 дюйма
Класс 150 ... класс 600
Поверхность уплотнения
- По EN 1092-1
Форма B1
Форма B2
Форма D/Форма D
Форма C/Форма C
Форма C/Форма C
Форма E
Форма F
- По ASME B16.5
RF 125 ... 250 AA
RFSF
Кольцевая выточка RJT
Промывочные отверстия (2 шт.), внутренняя резьба:
- G¼
- G½
- ¼-18 NPT
- ½-14 NPT
Материал
Нержавеющая сталь 1.4404/316L
