Быстросъемные трубчатые разделители давления

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

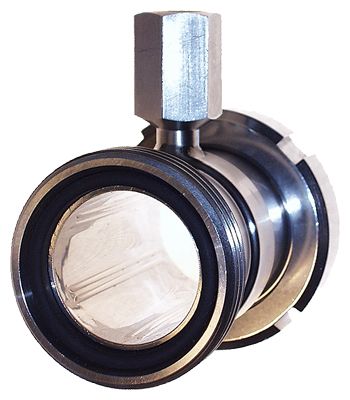

  Быстросъемные трубчатые разделители давления по DIN 11851 с резьбовым штуцером

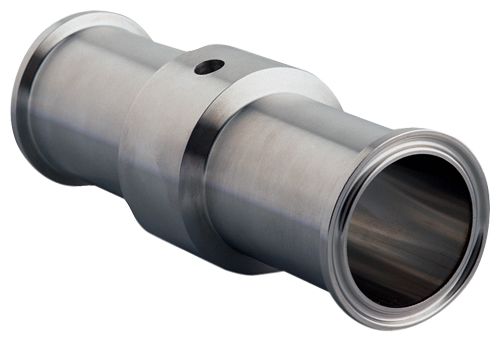

  Быстросъемные трубчатые разделители давления с соединением clamp

  Быстросъемные трубчатые разделители давления доступны для следующих серий измерительных преобразователей давления SITRANS P:

  • P300
  • DS III
  • DS III PA
  • DS III FF

  Область применения

  Быстросъемный трубчатый разделитель давления является специальной конструкцией для текучих и высоковязких веществ. Поскольку он полностью интегрирован в трубу, исключается возможность появления турбулентных потоков, зон нечувствительности или иных препятствий. Измеряемое вещество беспрепятственно протекает через трубчатый разделитель давления, что приводит к самоочистке измерительной камеры. Более того, внутренний разделитель может очищаться скребком.

  Дизайн

  Быстросъемные трубчатые разделители давления

  • Существуют две версии быстросъемного соединения :

    • DIN 11 851 с резьбовым штуцером
    • Соединение Clamp.
  • Трубчатый разделитель давления SITRANS P соединяется с измерительным преобразователем либо напрямую, либо через капилляр.

  Функции

  Измеренное давление передается с мембраны, расположенной на нижней окружности трубчатого разделителя, на наполненную жидкость и через капилляр попадает в измерительную камеру измерительного преобразователя давления. Внутреннее пространство разделителя, капилляра и измерительной камеры преобразователя давления не содержит газов и заполнено наполненной жидкостью.

  Примечание:

  При эксплуатации прибора в диапазоне низкого давления, а так же во время ввода в эксплуатацию рекомендуется использовать вакуумнонепроницаемый измерительный преобразователь давления ( см. "Данные по выбору и заказу").

  Чертеж



  Соединение по DIN 11851 с резьбовым штуцером

  DN	Ø D1	Ø D2	H	L	G1
  25	38	52	68	128	Rd 52x1/6
  40	55	65	74.5	160	Rd 65x1/6
  50	68	78	81	170	Rd 78x1/6
  65	85	95	89.5	182	Rd 95x1/6
  80	110	110	97	182	Rd 110x1/4
  100	130	130	107	182	Rd 110x1/4





  Соединение Clamp для труб по BS 4825/3 и труб o.D.

  d	Ø D1	Ø D2	H	L	D
  мм	мм	мм	мм	мм	мм
  22.2	38	50	67	114	50.5
  34.9	43	65	74.5	146	50.5
  47.6	56	75	79.5	156	64
  60.3	68	77	80.5	156	77.5
  73.0	82	91	87.5	156	91

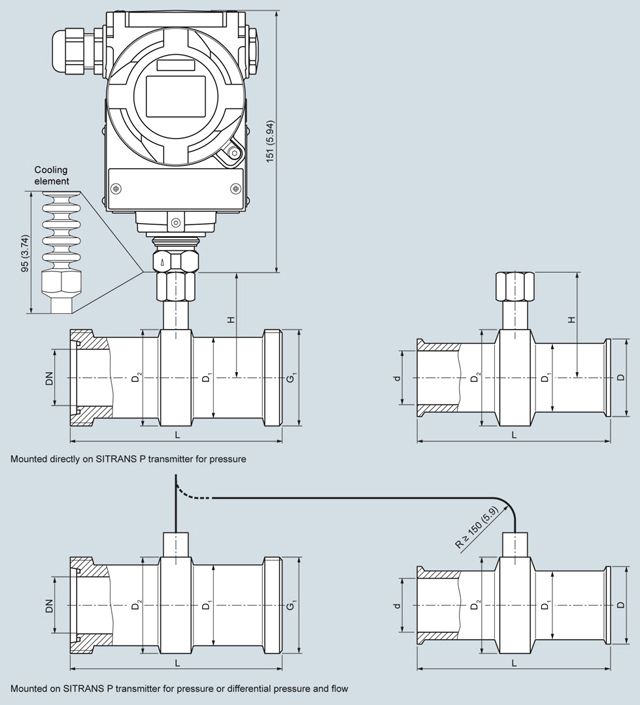

  Быстросъемный трубчатый разделитель давления, размеры в мм (дюймах)

  Технические данные

  Внутренние разделители быстросъемного типа для давления
  Подключение	Номинальный диаметр		Номинальное давление
  По DIN 11 851 с резьбовым штуцером	DN 25		PN 40
  	DN 40		PN 40
  	DN 50		PN 25
  	DN 65		PN 25
  	DN 80		PN 25
  	DN 100		PN 25
  Соединение Clamp	1½ дюйма		PN 40
  	2 дюйма		PN 40
  	2½ дюйма		PN 40
  	3 дюйма		PN 40
  Материал Основной корпус Мембрана		Нержавеющая сталь, мат. No. 1.4404 / 316L Нержавеющая сталь, мат. No. 1.4404 / 316L
  Капилляр
  Длина		Макс. 10 м
  Внутренний диаметр		2 мм
  Минимальный радиус изгиба		150 мм
  Наполненная жидкость		Растительное масло ( зарегистрировано FDA)
  		Глицерин/вода (не подходит для диапазона низкого давления)
  Допустимая внешняя температура		Зависит от измерительного преобразователя давления и наполненной жидкости разделителя давления более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" технического описания разделителей давления
  Масса		Приблиз. 4 кг
  Сертификаты и допуски
  Сертификация согласно директиве ЕС по оборудованию, работающему под давлением, (DRGL 97/23/EC)		Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 1 (приложение 1); приписана категория III, модуль оценки совместимости H от TÜV Nord
