Мембранные разделители давления фланцевой конструкции с гибким капилляром
- Заказные данные (3)
- Информационные материалы
Информационные материалы
Мембранные разделители давления фланцевой конструкции
Чертеж

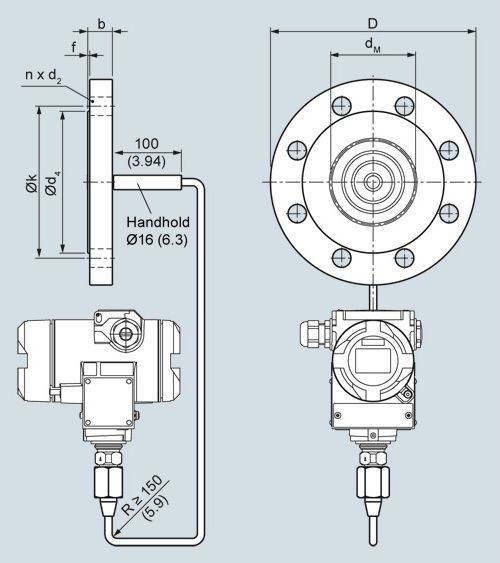

Мембранные разделители давления фланцевой конструкции с гибким капилляром для соединения с измерительным преобразователем давления SITRANS P, размеры в мм (дюймах)
Соединение по EN 1092-1
Ном. диам.
Ном. давл.
b
D
d2
d4
dM
f
k
n
мм
мм
мм
мм
мм
мм
мм
DN 50
PN 40
20
165
18
102
59
2
125
4
PN 100
28
195
26
102
59
2
145
4
DN 80
PN 40
24
200
18
138
89
2
160
8
PN 100
32
230
26
138
89
2
180
8
DN 100
PN 16
20
220
18
158
89
2
180
8
PN 40
24
235
22
162
89
2
190
8
DN 125
PN 16
22
250
18
188
124
2
210
8
PN 40
26
270
26
188
124
2
220
8
Соединение по ASME B16.5
Ном. диам.
Ном. давл.
b
D
d2
d4
dM
f
k
n
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
2 дюйма
150
20
150
20
92
59
1.6
120.5
4
(0.79)
(5.80)
(0.79)
(3.62)
(2.32)
(0.06)
(4.74)
300
22.5
165
20
92
59
1.6
127
8
(0.89)
(6.50)
(0.79)
(3.62)
(2.32)
(0.06)
(5)
600
32
165
20
92
59
1.6
127
8
(1.26)
(6.50)
(0.79)
(3.62)
(2.32)
(0.06)
(5)
7.62 см
150
24
190
20
127
89
1.6
152.5
4
(0.96)
(7.48)
(0.79)
(5)
(3.50)
(0.06)
(6)
300
29
210
22
127
89
1.6
168.5
8
(1.14)
(8.27)
(0.87)
(5)
(3.50)
(0.06)
(6.63)
400
38.5
210
22
127
89
6.4
168.5
8
(1.52)
(8.27)
(0.87)
(5)
(3.50)
(0.25)
(6.63)
4 дюйма
150
24
230
20
158
89
1.6
190.5
4
(0.95)
(9.06)
(0.79)
(6.22)
(3.50)
(0.06)
(7.5)
300
32
255
22
158
89
1.6
200
8
(1.26)
(10.04)
(0.87)
(6.22)
(3.50)
(0.06)
(7.87)
400
41,5
255
26
158
89
6.4
200
8
(1.62)
(10.04)
(1.02)
(6.22)
(3.50)
(0.25)
(7.87)
5 дюйма
150
24
255
22
186
124
2
216
4
(0.94)
(10.04)
(0.87)
(7.32)
(4.88)
(0.08)
(8.50)
300
35
280
22
186
124
2
235
8
(1.38)
(11.02)
(0.87)
(7.32)
(4.88)
(0.08)
(9.25)
400
45,5
280
26
186
124
7
235
8
(1.79)
(11.02)
(1.02)
(7.32)
(4.88)
(0.28)
(9.25)
d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5
dM: Эффективный диаметр мембраны

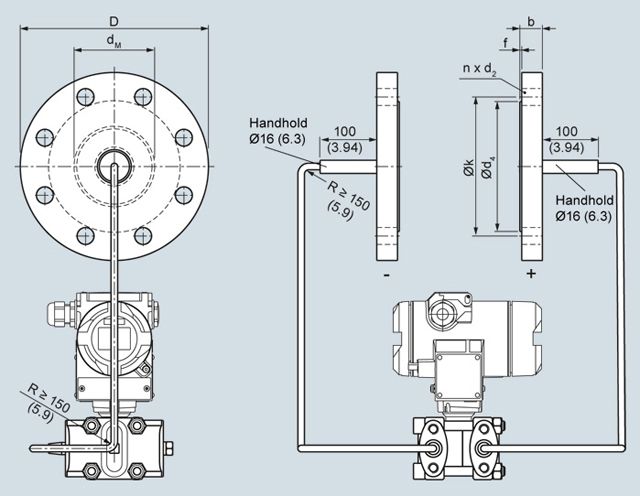

Мембранные разделители давления фланцевой конструкции с гибким капилляром для соединения с измерительным преобразователем абсолютного и дифференциального давления и расхода SITRANS P, размеры в мм (дюймах)
Соединение по EN 1092-1
Ном. диам.
Ном. давл.
b
D
d2
d4
dM
f
k
n
мм
мм
мм
мм
мм
мм
мм
DN 80
PN 40
24
200
18
138
89
2
160
8
PN 100
32
230
26
138
89
2
180
8
DN 100
PN 16
20
220
18
158
89
2
180
8
PN 40
24
235
22
162
89
2
190
8
DN 125
PN 16
22
250
18
188
124
2
210
8
PN 40
26
270
26
188
124
2
220
8
Соединение по ASME B16.5
Ном. диам.
Ном. давл.
b
D
d2
d4
dM
f
k
n
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
мм (дюймы)
3 дюйма
150
24
190
20
127
89
1,6
152.5
4
(0.96)
(7.48)
(0.79)
(5)
(3.50)
(0.06)
(6)
300
29
210
22
127
89
1.6
168.5
8
(1.14)
(8.27)
(0.87)
(5)
(3.50)
(0.06)
(6.63)
400
38,5
210
22
127
89
6.4
168.5
8
(1.52)
(8.27)
(0.87)
(5)
(3.50)
(0.25)
(6.63)
4 дюйма
150
24
230
20
158
89
1.6
190.5
4
(0.95)
(9.06)
(0.79)
(6.22)
(3.50)
(0.06)
(7.5)
300
32
255
22
158
89
1.6
200
8
(1.26)
(10.04)
(0.87)
(6.22)
(3.50)
(0.06)
(7.87)
400
41,5
255
26
158
89
6.4
200
8
(1.62)
(10.04)
(1.02)
(6.22)
(3.50)
(0.25)
(7.87)
5 дюймов
150
24
255
22
186
124
2
216
4
(0.94)
(10.04)
(0.87)
(7.32)
(4.88)
(0.08)
(8.50)
300
35
280
22
186
124
2
235
8
(1.38)
(11.02)
(0.87)
(7.32)
(4.88)
(0.08)
(9.25)
400
45,5
280
26
186
124
7
235
8
(1.79)
(11.02)
(1.02)
(7.32)
(4.88)
(0.28)
(9.25)
d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5
dM: Эффективный диаметр мембраны
Технические данные
Мембранные разделители давления фланцевой конструкции с гибким капилляром
Номинальный диаметр
Номинальное давление
- DN 50 (рекомендуется использовать только с разделительным преобразователем давления)
PN 10 ... PN 40, PN 100
- DN 80
PN 10 ... PN 40, PN 100
- DN 100
PN 16, PN 40
- DN 125
PN 16, PN 40
- 2 дюйма (рекомендуется использовать только с измерительными преобразователями давления)
Класс 150, класс 300, класс 600, класс 1500
- 3 дюйма
Класс 150, класс 300, класс 600
- 4 дюйма
Класс 150, класс 300, класс 400
- 5 дюймов
Класс 150, класс 300, класс 400
Уплотнительная поверхность
- Для нержавеющей стали, мат. No. 1.4404/316L
По EN 1092‑1, форма B1 или
ASME B16.5 RF 125 … 250 AA
- Для других материалов
По EN 1092‑1, форма B2 или
ASME B16.5 RFSF
Материалы
- Основной корпус
Нержавеющая сталь, мат. No. 1.4404/316L
- Части, соприкасающиеся с измеряемым веществом
Нержавеющая сталь, мат. No. 1.4404/316L
- Без покрытия
- Покрытие из PTFE ( для вакуума по запросу)
- Покрытие ECTFE ( для вакуума по запросу)
- Покрытие из PFA (для вакуума по запросу)
Монель 400, мат. No. 2.4360
Hastelloy C276, мат. No. 2.4819
Hastelloy C4, мат. No. 2.4610
Тантал
- Капилляр
Нержавеющая сталь, мат. No. 1.4571/316Ti
- Защитный корпус
Спиральный гибкий шланг из нержавеющей стали, мат. No. 1.4404/316L
Материал для уплотнения на подключении к процессу
- Для измерительных преобразователей давления и абсолютного давления, а так же для эксплуатации в средах с низким давлением
Медь
- Для других областей применения
Витон
Максимальное давление
См.выше, а так же см. технические характеристики измерительных преобразователей давления
Длина тубуса
Без тубуса в стандартном исполнении (тубус доступен по запросу)
Капилляр
- Длина
Макс. 10 м, большие размеры по запросу
- Внутренний диаметр
2 мм
- Минимальный радиус закругления
150 мм
Наполнительная жидкость
(для разделителей давления ячеечной конструкции или фланцевых)
- Силиконовое масло M5
- Силиконовое масло M50
- Высокотемпературное масло
- Фтороуглеродное масло (для измерения O2)
- Растительное масло (зарегистрировано FDA)
- Глицерин - вода (не подходит для диапазона низкого давления)
Макс. рекомендуемая рабочая температура
170 °C
Допустимая температура окружающей среды
В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления.
Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.
Масса
Приблиз. 4 кг
Сертификаты и допуски
Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)
Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
