Мембранные разделители давления фланцевого типа с монтажом непосредственно на измерительный преобразователь

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

  Мембранные разделители давления фланцевого типа с монтажом непосредственно на измерительный преобразователь давления

  Чертеж

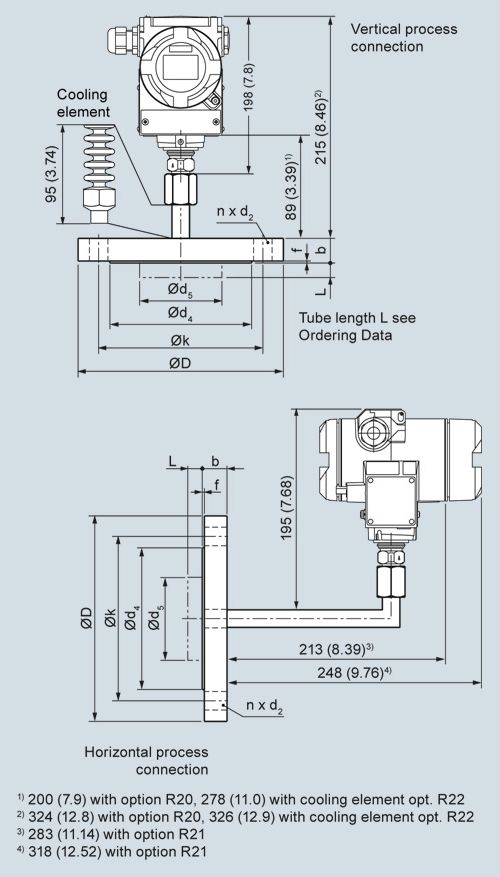

  Мембранные разделители давления фланцевого типа с монтажом непосредственно на измерительный преобразователь SITRANS P вертикальное (вверху) и горизонтальное (внизу) подключение к процессу, размеры в мм (дюймах)

  Подключение по EN 1092-1

  Ном. диам.	Ном. давл.	b	D	d2	d4	d5	dM	f	k	n
  			мм	mm	мм	мм	мм	мм	мм	мм	мм	мм
  DN 50	PN 40	20	165	18	102	48.3	59	2	125	4
  	PN 100	28	195	26	102	48.3	59	2	145	4
  DN 80	PN 40	24	200	18	138	76	89	2	160	8
  	PN 100	32	230	26	138	76	89	2	180	8
  DN 100	PN 16	20	220	18	158	94	89	2	180	8
  	PN 40	24	235	22	162	94	89	2	190	8





  Подключение по ASME B16.5

  Ном. диам.	Ном. давл.	b	D	d2	d4	d5	dM	f	k	n
  		мм	мм	мм	мм	мм	мм	мм	мм	мм
  		(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)	(дюймы)
  2 дюйма	150	20	150	20	92	48.3	59	1,6	120.5	4
  		(0.79)	(5.91)	(0.79)	(3.62)	(1.9)	(2.32)	(0.06)	(4.74)
  	300	22,5	165	20	92	48.3	59	1.6	127	8
  		(0.89)	(6.5)	(0.79)	(3.62)	(1.9)	(2.32)	(0.06)	(5)
  	600	32	165	20	92	48,3	59	6.4	127	8
  		(1.26)	(6.5)	(0.79)	(3.62)	(1.9)	(2.32)	(0.25)	(5)
  	1500	45	215	26	92	48,3	59	6.4	165	8
  		(1.77)	(8.46)	(1.02)	(3.62)	(1.9)	(2.32)	(0.25)	(6.5)
  3 дюйма	150	24	190	20	127	76	89	1.6	152.5	4
  		(0.95)	(7.48)	(0.79)	(5)	(3)	(3.50)	(0.06)	(6)
  	300	29	210	22	127	76	89	1.6	168.5	8
  		(1.14)	(8.27)	(0.87)	(5)	(3)	(3.50)	(0.06)	(6.63)
  	600	38,5	210	22	127	76	89	6.4	168.5	8
  		(1.52)	(8.27)	(0.87)	(5)	(3)	(3.50)	(0.25)	(6.63)
  4 дюйма	150	24	230	20	158	94	89	1.6	190.5	8
  		(0.95)	(9.06)	(0.79)	(6.22)	(3.69)	(3.50)	(0.06)	(7.5)
  	300	32	255	22	158	94	89	1.6	200	8
  		(1.26)	(10.04)	(0.79)	(6.22)	(3.69)	(3.50)	(0.06)	(7.87)
  	400	41,5	255	26	158	94	89	6.4	200	8
  		(1.62)	(10.04)	(1.02)	(6.22)	(3.69)	(3.50)	(0.25)	(7.87)





  d: Внутренний диаметр уплотнения по EN 1092-1/ASME B16.5

  d_M: Эффективный диаметр мембраны

  Технические данные

  Мембранные разделители давления фланцевого типа для давления и абсолютного давления с монтажом непосредственно на измерительный преобразователь
  Номинальный диаметр	Номинальное давление
  DN 50	PN 40, PN 100
  DN 80	PN 40, PN 100
  DN 100	PN 16, PN 40
  2 дюйма	Класс 150, класс 300, класс 600, класс 1500
  3 дюйма	Класс 150, класс 300, класс 600
  4 дюйма	Класс 150, класс 300, класс 400
  Уплотнительная поверхность
  Для нержавеющей стали, мат. No. 1.4404/316L	По EN 1092‑1, форма B1 или ASME B16.5 RF 125 … 250 AA
  Для других материалов	По EN 1092‑1, форма B2 или ASME B16.5 RFSF
  Материалы
  Основной корпус	Нержавеющая сталь, мат. No. 1.4404/316L
  Части, соприкасающиеся с измеряемым веществом	Нержавеющая сталь, мат. No. 1.4404/316L
  	Без покрытия
  	Покрытие из PTFE ( для вакуума по запросу)
  	Покрытие ECTFE ( для вакуума по запросу)
  	Покрытие из PFA (для вакуума по запросу)
  	Монель 400, мат. No. 2.4360
  	Hastelloy C276, мат. No. 2.4819
  	Hastelloy C4, мат. No. 2.4610
  	Тантал
  Капилляр	Нержавеющая сталь 1.4571/316Ti
  Материал для уплотнения на подключении к процессу	Медь
  Максимальное давление	См.выше, а так же см. технические характеристики измерительных преобразователей давления
  Длина тубуса	Без тубуса
  	50 мм
  	100 мм
  	150 мм
  	200 мм
  Капилляр
  Длина	Макс. 10 м, большие размеры по запросу
  Внутренний диаметр	2 мм
  Минимальный радиус закругления	150 мм
  Наполнительная жидкость	Силиконовое масло M5
  	Силиконовое масло M50
  	Высокотемпературное масло
  	Фтороуглеродное масло (для измерения O2)
  	Растительное масло (зарегистрировано FDA)
  	Глицерин - вода (не подходит для диапазона низкого давления)
  Макс. рекомендуемая рабочая температура	170 °C
  Допустимая температура окружающей среды	В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.
  Масса	Приблиз. 4 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
