Измерительные схемы без разделителей давления
Измерительные схемы без разделителей давления
- Информационные материалы
Информационные материалы
Примечания

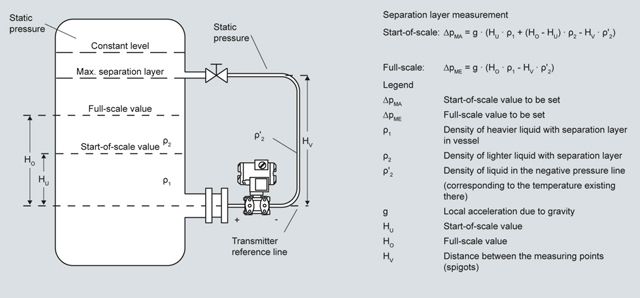

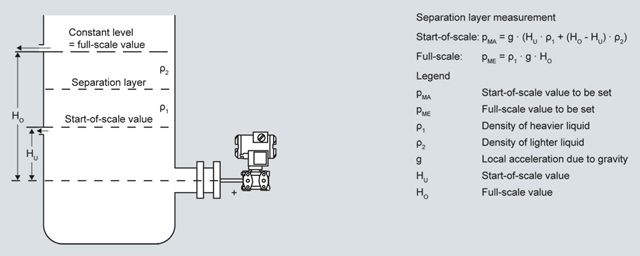

- Для измерения разделительного слоя этот слой должен располагаться между двумя вентилями. Необходимо так же поддерживать уровень в резервуаре выше верхнего вентиля.

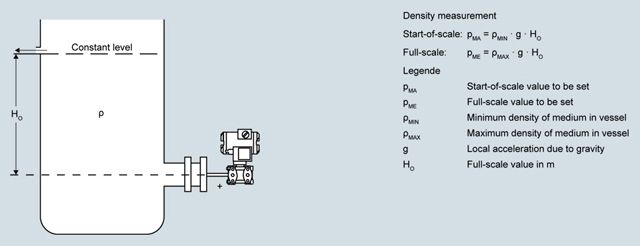

- При измерении плотности обеспечьте постоянный уровень вещества в резервуаре. Уровень должен быть выше верхнего вентиля.
Чертеж
Измерительные преобразователи дифференциального давления, фланцевые

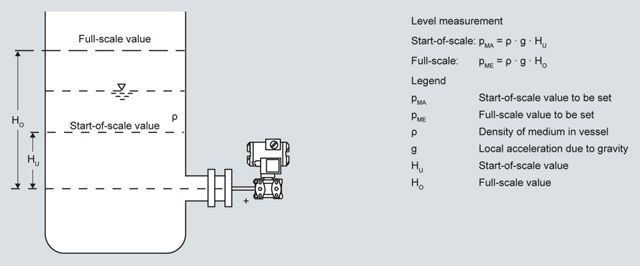

Измерительные схемы для открытых резервуаров

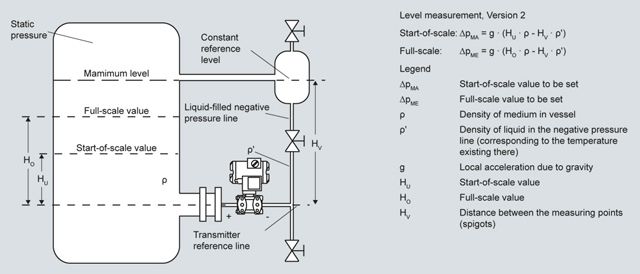

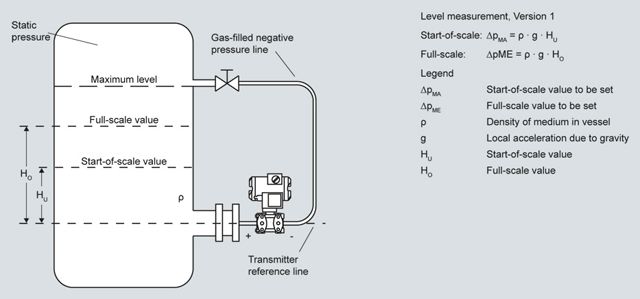

Измерительные схемы для закрытых резервуаров
