  Информационные материалы

  Установка

  Разделители давления ячеечного типа устанавливаются между соединительным фланцем точки измерения и глухим фланцем. Разделители давления фланцевого типа устанавливаются непосредственно на соединительный фланец точки измерения. Необходимо обращать внимание на соответствующее номинальное давление глухого фланца или разделителя давления фланцевого типа .

  Измерительный преобразователь давления устанавливается под соединительным фланцем (измерительные преобразователи дифференциального давления устанавливаются под нижним соединительным фланцем). Такая компоновка должна использоваться в диапазоне нижнего давления.

  При измерении давления, превышающего атмосферное, измерительные преобразователи давления могут так же устанавливаться под соединительным фланцем.

  Для достижения оптимальной передаточной характеристики капилляры между разделителем давления и измерительным преобразователем давления должны быть как можно короче.

  Смещение диапазона измерения

  При различной высоте двух соединительных фланцев (во время измерения с помощью двух разделителей давления ) масляный наполнитель разделителя давления капилляров вызывает появление дополнительного дифференциального давления.

  Смещение диапазона измерения так же возникает при сочетании раздделителя давления и измерительного преобразователя, если разделитель давления устанавливается на той же высоте, что и преобразователь.

  Выход измерительного преобразователя давления

  Если в закрытом резервуаре повышается уровень, разделительный слой или плотность, дифференциальное давление, а следовательно, и выходной сигнал измерительного преобразователя давления, также повышаются.

  Для установки обратного соотношения между дифференциальным давлением и выходным сигналом необходимо поменять значения начала и конца диапазона измерения SITRANS P.

  В открытых резервуарах повышение давления, как правило, высказывается повышением уровня, разделительного слоя или плотности.

  Влияние температуры окружающей среду

  Необходимо избегать разницы температур между отдельными капиллярами, а так же между отдельными разделителями давления.

  Колебания температур в районе измерительной установки вызывают изменения объема дополнительной жидкости, а следовательно, и погрешности измерения.

  Примечания

  • Для измерения разделительного слоя этот слой должен располагаться между двумя вентилями. Необходимо так же поддерживать уровень в резервуаре выше среднего вентиля.
  • При измерении плотности обеспечьте постоянный уровень вещества в резервуаре. Уровень должен быть выше верхнего вентиля.

  Возможные сочетания измерительных преобразователей давления и разделителей давления

  Тип установки	Измерительные преобразователи давления	Разделители давления
  A/B	7MF4010 7MF4033 7MF4034 7MF4035 7MF8023 7MF8024	7MF4900 7MF4910 7MF4920
  C1 и C2	7MF4233 7MF4234 7MF4235	7MF4900 7MF4910 7MF4920 (в каждом случае вакуумнепроницаемая конструкция)
  	7MF4333 7MF4334 7MF4335	7MF4901 7MF4921
  D	7MF4433 7MF4434 7MF4435	7MF4903 7MF4923
  E	7MF4433 7MF4434 7MF4435	7MF4913
  G, H и J	7MF4433 7MF4434 7MF4435	7MF4903 7MF4923





  Чертеж

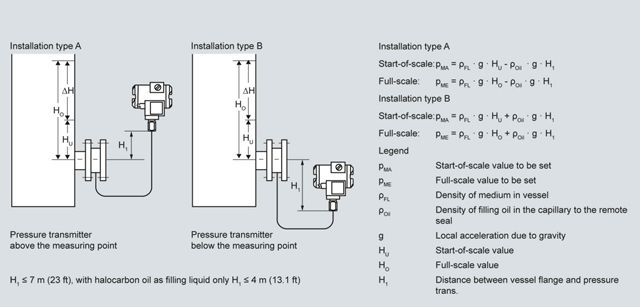

  Виды монтажа для измерения давления и уровня (открытые резервуары)

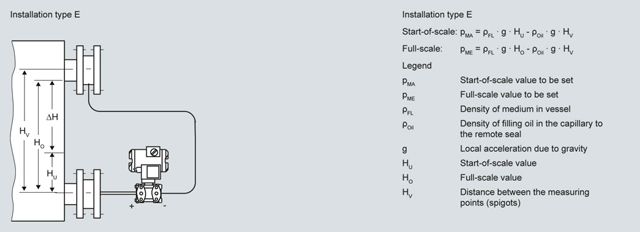

  Виды монтажа для измерения абсолютного уровня (закрытые резервуары)



  Виды монтажа для измерения дифференциального давления и расхода

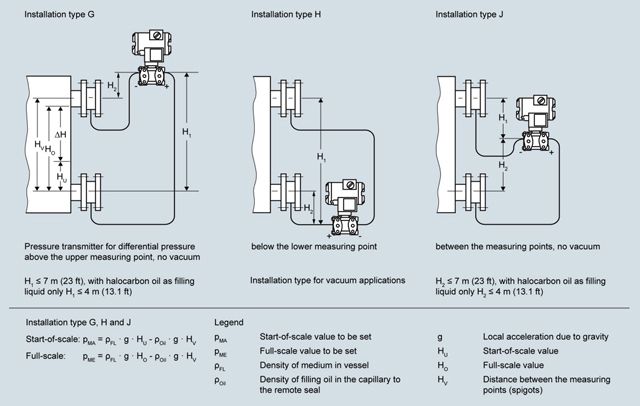

  Виды монтажа для измерения уровня (закрытые резервуары)
