SITRANS FUS380

Заказные данные
(1)
Аксессуары
(5)

2-трековый расходомер SITRANS FUS380 поставляется с питанием от батареи или сети питания, и сконструирован для измерения расхода воды на районных теплоцентралях, локальных сетях, котельных подстанциях, холодильных установках и других приложениях, связанных с водой.

Версия расходомера с утверждением типа называется SITRANS FUE380 - см. стр. 3/202.

Технически версии SITRANS FUS380 и SITRANS FUE380 полностью идентичны, единственная разница заключается в пределе калибровки.

Область применения

Основным применением SITRANS FU380 является измерение расхода воды, в том числе в теплоизмерительных системах районных теплоцентралей или охлажденной воды.

Combined with an energy calculator and a pair of temperature sensors, SITRANS FUS380 can be used as part of an energy meter system. For this purpose Siemens offers energy calculator SITRANS FUE950.

Дизайн

2-трековая конструкция SITRANS FU380 обеспечивает максимальную точность при условии коротких вводов. Расходомер состоит из трубы сенсора расхода, 4 электроакустических преобразователей/кабелей для преобразователей и одного измерительного преобразователя SITRANS FUS080.

Модуль выпускается в компактной и раздельной версиях, с максимальным расстоянием от расходомера до измерительного
преобразователя 30 метров. Компактная версия поставляется со смонтированными кабелями преобразователя, готовыми для установки.

Компактный монтаж возможен только при температурах до 120°C. Сенсор должен быть изолирован для защиты преобразователя от тепла. Может поставляться измерительный преобразователь в корпусе IP67/NEMA 4X/6.

Функции

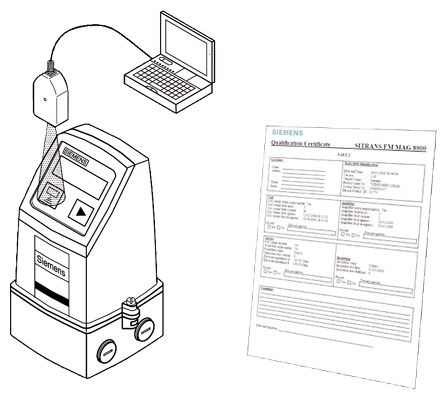

Использование FUS380 вместе с SIMATIC PDM даёт возможность тестирования и верификации счетчика на месте, а так же выдавать сертификат калибровки с точными данными, подтверждающие качество измерения.

Сертификат калибровки содержит информацию об актуальном состоянии расходомера:

Общие настройки, General settings, информация о расходомере и уровне заряда батареи, счетчик значения, а так же импульсы выходных параметров.
Подробная информация о передатчике и функциональности датчика, а так же основной список параметров для оценки функциональности расходомера.

Интеграция

Цифровой выход расходомера часто используется как входной сигнал для теплосчетчика или как входной сигнал цифровой
системы дистанционного считывания.

SITRANS FUS380 имеет две цифровых выходных функции, которые могут выбираться индивидуально, и опциональные коммуникационные модули MODBUS RTU.

Частота импульсного выхода определяется при заказе.

Если расходомер является частью энергоизмерительной системы для охраняемой теплоцентрали, не требуется никаких дополнительных допусков, кроме местных допусков на расходомер.

Конфигурация

Указатель по выбору SITRANS FUS380, стандартная версия

Номинальный размер расходомера по EN 1092-1			DN 100	DN 125	DN 150	DN 200	DN 250	DN 300	DN 350	DN 400	DN 500	DN 600	DN 700	DN 800
Диапазон расхода¹⁾	Q_макс. (q_s)	м³/час	240	400	560	900	1400	2100	2800	3600	5500	8000	10800	14200
	Q_мин. (q_i)	м³/час	0.6	1.0	1.5	2.5	4.0	5.6	7.0	9.5	14.75	21.50	29.0	38.0
Динамический диапазон	q_i:q_s		1:400	1:400	1:373	1:360	1:350	1:375	1:400	1:379	1:373	1:372	1:372	1:373

Согласно EN 1434, класс 2, значения расхода

Номинальный размер расходомера по EN 1092-1			DN 100	DN 125	DN 150	DN 200	DN 250	DN 300	DN 350	DN 400	DN 500	DN 600	DN 700	DN 800
Диап. расхода¹⁾	Q_макс (q_s)	м³/час	120 или 180	200 или 280	300 или 420	500 или 700	800 или 1120	1120 или 1560	1500 или 2100	1900 или 2660	2950 или 4130	4300 или 6020	5800 или 8120	7600 или 10640
	Q_nom (q_p)	м³/час	60	100	150	250	400	560	750	950	1475	2150	2900	3800
	Q_мин (q_i)	м³/час	0.6	1.0	1.5	2.5	4.0	5.6	7.5	9.5	14.75	21.5	29.0	38.0
Вес импульса ²⁾		л/импульс	2.5	2.5	10	10	10	50	50	50	100	100	100	100

Согласно OIML R75, класс 2, значения расхода

Номинальный размер расходомера по EN 1092-1			DN 100	DN 125	DN 150	DN 200	DN 250	DN 300	DN 350	DN 400	DN 500	DN 600	DN 700	DN 800
Диап. расхода¹⁾	Q_макс (q_s)	м³/час	180	280	420	700	1120	1560	2100	2660	4160	6020	8120	10640
	Q_nom (q_p)	м³/час	120	200	300	500	800	1120	1500	1950	2950	4300	5800	7600
	Q_мин (q_i)	м³/час	1.2	2.0	3.0	5.0	8.0	11.2	15.0	19.5	29.5	43.0	58.0	76.0
Вес импульса²⁾		л/импульс	2.5	2.5	10	10	10	50	50	50	100	100	100	100

Динамический диапазон q_i:q_p: лучше чем 1:100 согласно EN 1434 и OIML R75 класс 2

Отсечка по низкому расходу: 0.2% от qs (qs: макс. расход)

Для получения наилучшего разрешения выходных импульсов в диапазоне Qmin - Qmax приблизительно в 100 Гц при qs, при заказе может быть выбрано два или три значения расхода для каждого размера.

1) Другие типовые диапазоны расхода - см. таблицу Данные для выбора и заказа

2) Типичные значения веса импульса для SITRANS FUS380. Возможны другие веса импульса - см. таблицу Данные для выбора и заказа

Чертеж

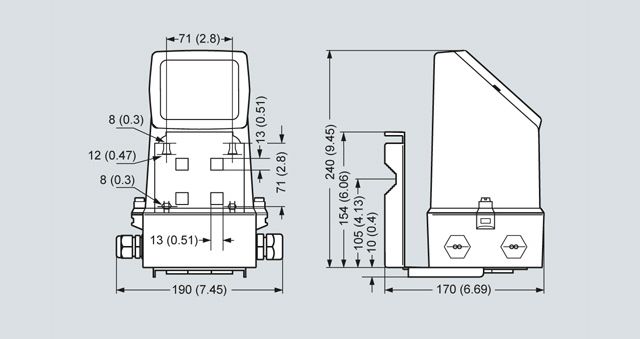

Передатчик IP67/NEMA 4X/6, монтаж на стену

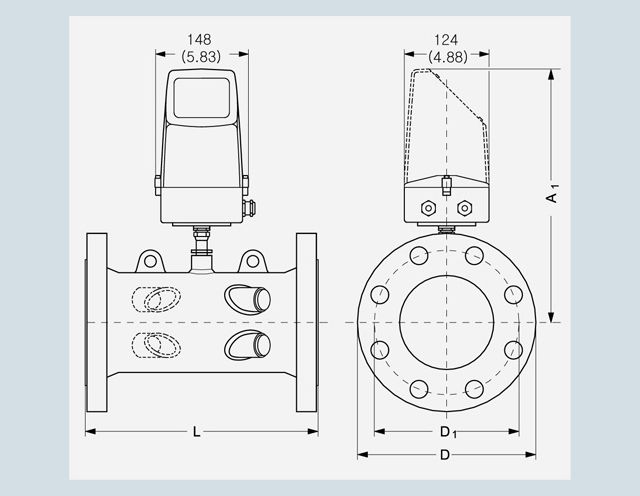

Размерность труб

Size	PN 16		PN 25		PN 40
	Длина	Вес	Длина	Вес	Длина	Вес	A1	D	D₁	Зажим для подъема
DN	мм	кг	мм	кг	мм	кг	мм	мм	мм
100	350+0-2	20	-	-	350+0-3	16.5	361	220	180	Нет
125	350+0-2	23	-	-	350+0-3	53	374	250	210	Нет
150	500+0-3	26	-	-	500+0-3	32	388	285	240	Да
200	500+0-3	38	500+0-3	47	500+0-3	55	414	340	295	Да
250	600+0-3	60	600+0-3	76	600+0-3	91	440	405	355	Да
300	500+0-3	66	500+0-3	81	-	-	466	460	410	Да
350	550+0-3	94	550+0-3	121	-	-	-	-	-	-
400	550+0-3	124	550+0-3	153	-	-	507	580	525	Да
500	625+0-3	190	625+0-3	244	-	-	558	715	650	Да
600	750+0-3	303	750+0-3	365	-	-	609	840	770	Да
700	875+0-3	361	875+0-3	552	-	-	660	910	840	Да
800	1000+0-3	494	1000+0-3	770	-	-	710	1025	950	Да

Вес электроники 1.5 кг

Размер	PN 16		PN 25		PN 40
	Длина	Вес	Длина	Вес	Длина	Вес	A1	D	D₁	Зажим для подъема
Дюймы	Дюймы	Фунты	Дюймы	Фунты	Дюймы	Фунты	Дюймы	Дюймы	Дюймы
4	13.77+0-0.08	44	-	-	13.77+0-0.12	36	14.21	8.66	7.09	No
5	13.77+0-0.08	50	-	-	13.77+0-0.12	117	14.72	9.84	8.27	No
6	19.68+0-0.12	57	-	-	19.68+0-0.12	71	15.28	11.22	9.45	Yes
8	19.68+0-0.12	84	19.68+0-0.12	104	19.68+0-0.12	121	16.30	13.39	11.61	Yes
10	23.62+0-0.12	132	23.62+0-0.12	168	23.62+0-0.12	201	17.32	15.94	13.98	Yes
12	19.68+0-0.12	146	19.68+0-0.12	179	-	-	18.35	18.11	16.14	Yes
14	21.65+0-0.12	207	21.65+0-0.12	267	-	-	-	-	-	-
16	21.65+0-0.12	273	21.65+0-0.12	337	-	-	19.96	22.83	20.67	Yes
20	24.61+0-3	419	24.61+0-3	538	-	-	21.97	28.15	25.59	Yes
24	29.53+0-0.12	668	29.53+0-0.12	805	-	-	23.98	33.07	30.31	Yes
28	34.45+0-0.12	796	34.45+0-0.12	1217	-	-	25.98	35.83	33.07	Yes
32	39.37+0-0.12	1089	39.37+0-0.12	1698	-	-	27.95	40.35	37.40	Yes

Вес электроники 1,5 кг

Особенности

Питание от батареи до 6 лет
Питание от сети 115/230 В с опцией дублирования питания батареей на случай отключения питания сети
Высокая частота измерения 20 Гц/0.5 Гц (230 V AC/батарея)
Наглядный дисплей, управление одной кнопкой
2-трековый принцип измерения для оптимальной точности
Компактная или раздельная установка
Измерения при любом качестве и любой электропроводности воды
Нет падения давления
Долгосрочная стабильность
2 гальванически изолированных цифровых выхода для простого подключения к счетчику
Двунаправленные измерения, с 2 сумматорами и выходами
Динамический диапазон Qmin:Qmax до 1:400
MODBUS RTU/RS 232, RS 485

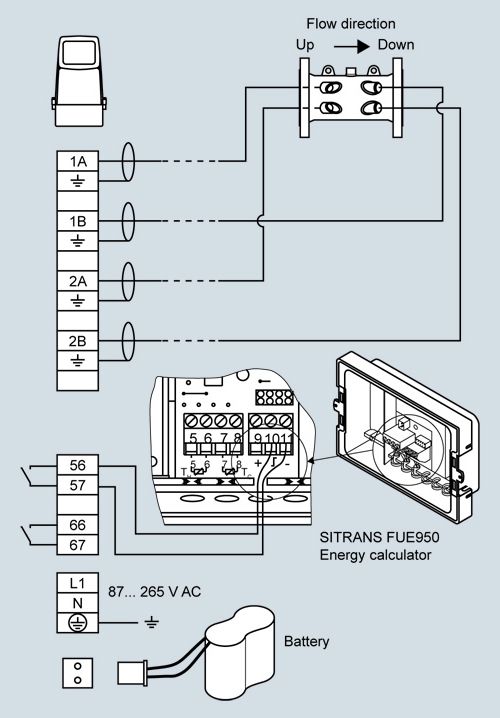

Схема подключения

На схеме отображено соединение разъемов кабеля передатчика, а так же подключение питания к счетчику SITRANS FUE950.

Технические данные

Конструкция трубы	2-трековый сенсор с фланцами и встроенными преобразователями, откалиброванный на заводе
Номинальный размер сварной версии	DN 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800
Номинальное давление	PN 16, PN 25, PN 40 EN 1092-1
Материал трубы	Углеродистая сталь EN 1.0345 / P235 GH
Конструкция преобразователя	Компактная версия, приваренная на трубу
Материал преобразователя	Нерж. сталь AISI 316
Условия использования сенсора
Хранение	-40 … +85 °C (-40 … +185 °F)
Температура жидкости	Раздельный: 2 … 200 °C (35.6 … 392 °F) Компактный: 2 … 120 °C (35.6 … 248 °F)
Степень защиты	Соединение сенсора IP67/NEMA 4X/6
Макс. скорость потока	DN 100 … 800: FUS380: 8 м/с (26.2 ft/s) FUE380: 6 м/с (19.7 ft/s)
Измерительный преобразователь
Дисплей	ЖК-дисплей, 8-разрядный, 2 дополнительных позиции и символы для индикации статуса
Кнопка	1 кнопка для режима индикации
Коммуникации	Дополнительные модули: RS 232 послед. интерфейс с MODBUS RTU (Rx/Tx/GND), точка-точка с кабелем макс. 15 м RS 485 послед. интерфейс с MODBUS RTU (+/-/GND), мультиточка, макс. 32 устройства с кабелем макс. 1000 м Протокол MODBUS RTU - это открытый протокол (дополнительная информация имеется по запросу) Скорость обмена 1200, 2400, 4800, 9600, 19200, 38400 бод
Корпус	IP67/NEMA4X/6 согласно EN 60529 и DIN 40050
Окружающая температура	0 … 60 °C (32 … 140 °F)
Температура хранения	-40 … +85 °C (-40 … +185 °F) (с батареей)
Монтаж	Компактно на сенсор: макс. 120 °C Раздельно: макс. удаление 30 м от преобразователя
Механические вибрации	2 g, 1 ... 800 Гц синусоидальные во всех направлениях по IEC 68-2-6
Конструкция	Полиамид, армированный стекловолокном
Источник питания	Батарея: заменяемая батарея 3,6 В LiSOCl (литий-тионил-хлорид) 32 Ач Сеть: AC 87 ... 265 В (50 ... 60 Гц)
Скорость измерения	Питание от батареи: 0,5 Гц Питание от сети: 20 Гц Резервный режим: 0,5 Гц (при отключении питания)
Цифровой выход	2 пассивных, гальванически изолированных релейных МОП- выхода A и B, макс. AC/DC ±35 В, 50 мА
Макс. частота импульсов	100 Гц
Индикация сигнализации	Трек 1 (F1), трек 2 (F3), низкий заряд батареи (F5), переполнение qs (F6), импульсное переполнение (F7)
Длина кабеля	Макс. 30 м между сенсором и преобразователем
ЭМС	Излучение по EN 61000-6-4 Устойчивость по EN 61000-6-2
Approvals	EN 1434 and OIML R75 Class 2 (EN версия от 1 июля 2002)

Настройки в зависимости от типа

	FUS380	FUE380
Значение расхода	Предустановленные настройки согласно размерам	Предустановлено согласно EN 1434 / OIML R75
Допуск	Нет допусков	В зависимости от страны
Flow rate v_f	0.02 … 8 м/с	0.02 … 6 м/с
Выход A	Прямой / реверсный	Установлено: Прямой
Выход B	Установлено: сигнализация	Установлено: сигнализация
Функция выхода B	Реверс импульсов, сигнализация или вызов	Установлено: сигнализация
Значение импульса А и B (в зависимости от значения DN)	0,25 л/имп., 0,5 л/имп., 1 л/имп., 2,5 л/имп., 10 л/имп., 50 л/имп., 100 л/имп., 250 л/имп, 500 л/имп, 1 м3/имп., 2,5 м3/имп., 5 м3/имп. 10 м3/имп., 25 м3/имп., 50 м3/имп., 100 м3/имп., 250 м3/имп., 500 м3/имп., 1000 м3/имп	Установлено: см. схему на предыдущ. странице Установлено или произвольно выбирается для SITRANS FUE950
Ширина импульса	5/10/20/50/100/200/ 500 мс	Установлено: 5 мс
Настройка единиц расхода	Установлено: м³/час	Установлено: м³/час
Настройка единиц объема	Установлено: м³	Установлено: м³

Погрешность SITRANS FUS380

Чтобы обеспечить непрерывное точное измерение, расходомеры должны быть откалиброваны. Калибровка выполняется на
оборудовании SIEMENS, аккредитованном в DANAK или UKAS согласно ISO/IEC 17025.

Аккредитующие организации DANAK и UKAS подписали соглашение ILAC MRA (International Laboratory Accreditation Corporation - Mutual Recognition Arrangement). Поэтому данная аккредитация гарантирует международное единство измерений и признание результатов тестов в 39 странах по всему миру, включая США (единство измерений с NIST).

Калибровочный сертификат поставляется с каждым SITRANS FUS380.

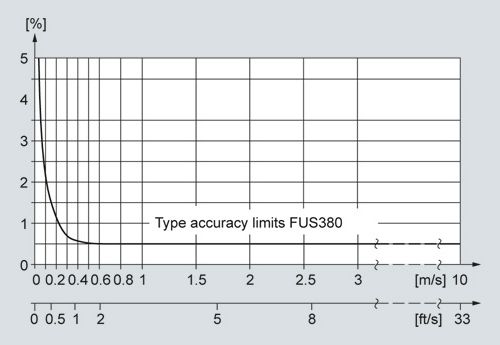

Погрешность SITRANS FUS380:

Стандартная калибровка: лучше чем 0.5% от расхода, 0.5 m/s < v < 8 m/s

v < 0.5 m/s, 0.5 + 0.25/v [%]

Конфигурация выхода SITRANS FUS380:

0.5 + 0.02 q_p/q [%]

q_p в соответствии с требований EN 1434/OIML.

Пример DN 100, q_p = 60 m³/h at q = 1.2 m³/h:

Точность = стандартно 1.5%

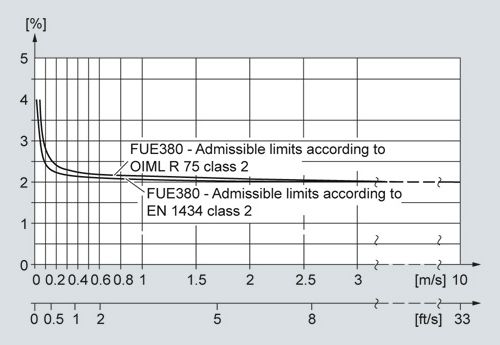

SITRANS FUE380 соответствует требованиям E_f = ±(2 + 0.02 q_p/q_i) max. ±5%, в соответствии с EN 1434 и OIML R75, класс 2 версия 1. июля 2002

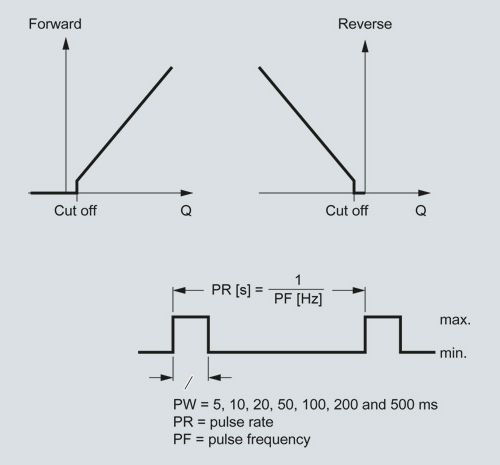

Конфигурация выхода SITRANS FUS380/FUE380

Вес импульса: выходы A/B конфигурируются как объем на один импульс, вычисляемый на прямом/реверсном потоке или потоке нетто. Величина веса импульса свободно масштабируется (через ПО PDM).

Вызов: выход вызова активен до тех пор, пока не будет сброшен вручную с помощью программы для ПК. Функция вызова активируется при активации сигнализации.

Дополнительно

Принадлежности / Запасные части для расходомеров FUS380 и FUE380

Тип/описание	Заказной номер.^А)
Двойной комплект батарей (время эксплуатации - 6 лет) 33 Ah	FDK-087H2255
Отдельная резервная аккумуляторная батарея 13.5 Ah	FDK-087L4201
Крышка отсека для батареи для измерительного преобразователя FUS080	A5E00694468
Набор PG 13.5 (2 шт.) для главного/ импульсного кабеля	FDK-083G0228
Набор PG 13.5 (2 шту.) для двойного коаксикального кабеля (6 мм)	A5E00694500
Набор для удаленного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только DN 50 ... 1200 (2” ... 48”) )	A5E00694509
Клёммная коробка для компактного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только бронзовые датчики DN 50 ... 80 (2“ ... 3“))	A5E01208138
лёммная коробка для компактного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только стальные датчики DN 100 ... 1200 (4“ ... 48“))	A5E00694660
Скоба (держатель) для оптического ИК-устройства	A5E00695277
ИК-адаптер интерфейса с получением данных через USB и кабелем длиной 1.2 м	FDK-087L4163
Дополнительный модуль RS 232, интерфейс соединения "точка - точка", по протоколу MODBUS RTU	FDK-087L4212
Дополнительный модуль RS 485, интерфейс соединения "точка - точка", по протоколу MODBUS RTU	FDK-087L4213
Набор 5 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“)	A5E01208092
Набор 10 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“)	A5E01208114
Набор 20 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“)	A5E01208117
Набор 30 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“)	A5E01208121
Набор 1 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“)	A5E01208126
Набор 5 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“)	A5E00695476
Набор 10 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“)	A5E00695479
Набор 20 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“)	A5E00695480
Набор 30 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“)	A5E00695483
Набор 1м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“)	A5E00695486
Система управления для SIMATIC PDM
SIMATIC PDM Single Point V6.0 Для управления и настройки одного полевого устройства, связь через модем PROFIBUS DP/PA или HART, вкл. 1 паспортную таблицу Не может быть расширен дальнейшими функциями или опциями TAG / блока питания, 5 языков (Немецкий, Английский, Французский, Испанский, Итальянский) работает под Windows 2000 Professional или под Windows XP Professional	6ES7658-3HX06-0YA5
