    SONOKIT это ультразвуковой расходомер на базе времени распространения сигнала для дооснащения существующих трубопроводов.

    Комплект для дооснащения содержит все необходимые компоненты и специальный инструмент для установки в качестве одно- или двухтрекового расходомера.

    Комплект предназначен для монтажа на пустые трубы или трубы под давлением без остановки трубопровода процесса (установка по методу Hot-Tap).

    Просьба обращаться на Siemens для получения дополнительной информации по инструментам Hot-Tap и указаний по этому методу.

    В системе SONOKIT электроакустические преобразователи находятся в протоке (смачиваются жидкостью). Поэтому точность измерения и производительность значительно лучше, чем у допплеровских или накладных расходомеров.

    Область применения

    • подача сырой воды с установок водоподготовки
    • системы водораспределения
    • иррегационные системы
    • гидроэлектростанции
    • установки централизованного теплоснабжения
    • установки охлаждающей воды в промышленности и на электростанциях
    • системы в нефтяной и нефтеперабатывающей промышленности
    • установки для подготовки сточных вод
    • установки для транспортировки не проводящих жидкостей





    Дизайн

    Комплект SONOKIT содержит все компоненты для подключения ультразвукового расходомера к существующей трубопроводной системе. При заказе можно выбирать между следующими опциями:

    • бумага для обматывания труб для монтажа измерительных датчиков
    • инструменты для выравнивания электроакустических преобразователей
    • монтажные пластины и тип измерительного преобразователя SONO 3000, согласно заказу
    • кабель

    Особенности

    • Недорогое решение - содержит все необходимые для установки компоненты
    • SONOKIT может встраиваться в трубопроводы диаметров DN 200 до DN 4000 (8" до 160"), 1-трековая версия DN 100 до DN 2400 (4" до 96") - без остановки процесса или прерывания потока
    • Обводной трубопровод не требуется. SONOKIT выдерживает давление до 40 бар (580 psi) и температуру вещества от -20 °C до +200 °C (-4 °F и +392 °F).
    • Высокая точность - чем больше труба, тем точнее результат
    • Надежная конструкция и отсутствие подвижных частей гарантируют 100% отсутствие ТО и неисправностей для расходомера
    • SONOKIT поставляется с электроакустическими преобразователями с классом защиты корпуса IP68
    • Также он поставляется в прочной версии, которая может помещаться под землю или подвергаться постоянному затоплению.
    • Смачиваемые жидкостью электроакустические преобразователи гарантируют значительно лучшую точность измерения и производительность, чем у допплеровских или накладных расходомеров.
    • Автоматическое вычисление коэффициента калибровки при вводе данных геометрии трубы в измерительный преобразователь

    Схема подключения

    Электрическая схема подключения SITRANS FUS060 и SONOKIT 2-track. Макс. длина кабеля 30 m для размеров ≥ DN 3000.

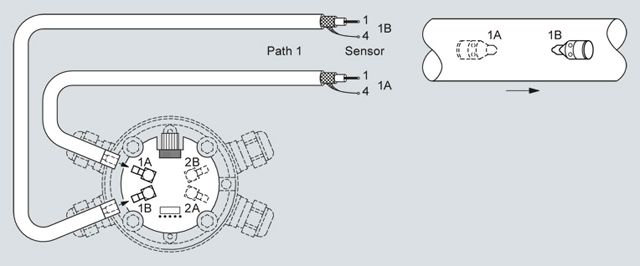

    Электрическая схема подключения SITRANS FUS060 и SONOKIT 1-track

    Технические данные



    Погрешность



    Типичная, в завсимости от точности измерения установки

    ≤ ± (0.5…1.5%)

    Примечание

    Погрешность зависит от точности осуществляемых на месте измерений. Это означает, что неточные измерения углов, расстояний между электроакустическими преобразователями, толщины стенок и диаметров труб напрямую сказываются на возможной погрешности. Измеренные значения вводятся в память измерительного преобразователя SONO 3000.



    Требования к трубам

    Требования к трубам



    Диаметр

    DN 100 … DN 4000 (4” … 160”)

    Давление в трубопроводе

    мaкс 40 bar (580 psi)

    Температура в жидкости

    Стандартная конструкция: -20 … +200 °C (-4 … +392 °F)

    Корпус



    • Стандартная конструкция

    IP68

    • Ex конструкция

    EEx d IIC T3-T6, IP68 1)

    Материалы



    • Клеммная коробка

    Стандартная конструкция: PA 6.6, 100 °C (212 °F)
    AISI 316, 200 °C (392 °F)

    • элемент электроакустического преобразователя

    Стандартная конструкция: AISI 316, 200 °C (392 °F)

    Материал существующей трубы



    • Сталь

    Держатель электроакустического преобразователя: EN 10273 or EN 10216 (P235GH)



    Монтажные пластины: EN 10273 or EN 10216 (P235GH)

    • Concrete

    Держатель электроакустического преобразователя: ASTM 316 илиподобный



    Монтажные пластины: (отсутствуют)

    • Нержавеющая сталь

    Держатель электроакустического преобразователя: ASTM или подобный



    Монтажные пластины: ASTM 316 или подобный

    Толщина стенкитрубы



    • стальная труба (AISI 316 и St. 37.2 или соответствующийматериал)

    Электроакустический преобразователь и держатели поставляются с длиной L = 160 мм. Возможная толщина стенки трубы до 20 мм (0.79 дюймов).

    • бетонная труба



    Электроакустический преобразователь и держатели поставляются с длиной



    1) ATEX готовится.



    Требования к монтажу

    Для монтажа ультразвукового расходомера SONOFLO типа SONOKIT вокруг трубы должно быть следующее свободное место:

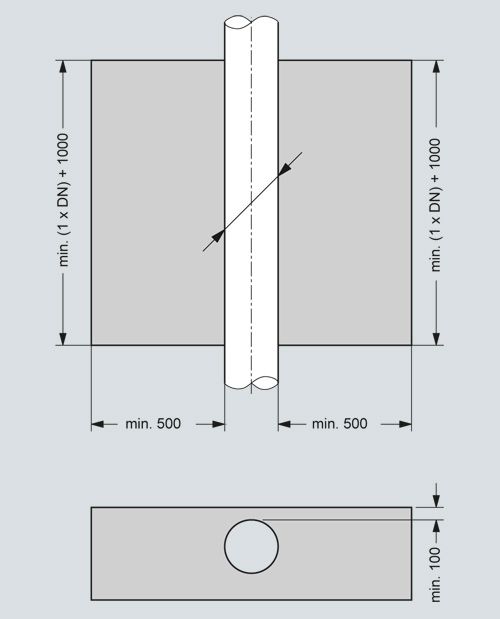

    Монтаж на пустые трубы

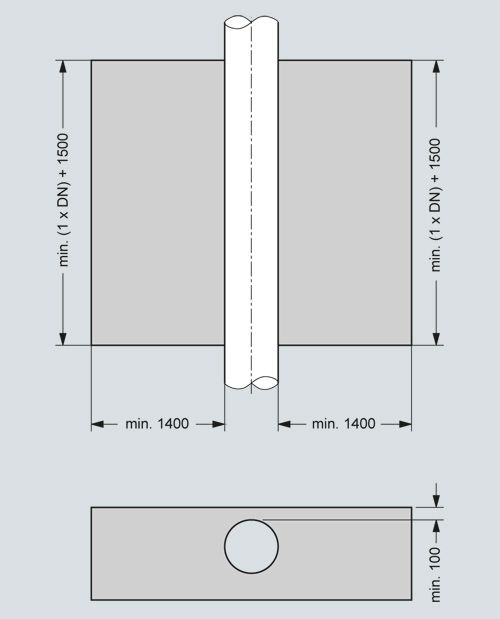

    Монтаж по методу Hot-Tap

    Дополнительно

    Tapping band

    Overview

    SONOKIT tapping band is made specially for SONOKIT 1- or 2-track in order to be mounted outside on existing pipelines.

    SONOKIT tapping bands are particularly designed to be mounted on non-weldable pipes, casted pipes, plastic pipes or concrete pipes.

    Retrofitting of tapping band can be done on pressure raised and empty pipes

    Design

    SONOKIT tapping bands are made of stainless steel AISI 316 .

    A complete tapping band for SONOKIT contains, depending on size, 2–8 segments, sealing material, bolts and pre-mounted transducer holders

    Ordering

    Tapping band for SONOKIT is ordered according to numbers os tracks, outer diameter of pipe and wall thickness. SONOKIT tapping band is not available ex stock.

    For further information regarding installation methods and spe­cial installation without pressure shut-down (Hot-tapping) please see product manuals for SONOKIT or call the Siemens sales office.

    Ordering:

    For ordering tapping bands - please contact Siemens Flow Instruments marketing department.

    SONO 3200 transducer complete unit with PG13.5 cable glands

    Transducer type

    Material

    Gasket

    Pressure rating

    Terminal housing

    Approval

    Temperature range [°C (°F)]

    Length

    [mm (inch)]

    Order No.



    O-ring

    316 SS

    O-ring

    PN 40

    Plastic PA 6.6



    -20 … +100
    (-4 ... +212)

    160 (6.3)

    FDK-085B5307



    O-ring

    316 SS

    O-ring

    PN 40

    316 SS



    20 … +2001)
    (-4 ... +392)

    160 (6.3)

    FDK-085B5301

    O-ring

    316 SS

    O-ring

    PN 40

    Plastic PA 6.6



    -20 … +100
    (-4 ... +212)

    230 (9.41)

    FDK-085B5308

    O-ring

    316 SS

    O-ring2)

    PN 40

    316 SS



    -20 … +200
    (-4 ... +392)

    160 (6.3)

    FDK-085B5313

    O-ring

    316 SS

    O-ring

    PN 40

    316 SS

    EEx d3)

    -20 … +200
    (-4 ... +392)

    230 (9.41)

    FDK-085B5319



    1) 316 SS housing for -20 ... +200 °C (-4 ... +392 °F) but cable glands only for -20 ... +100 °C (-4 ... +212 °F)

    2) Chemical resistant O-ring

    3) No ATEX

    Sensor SONO 3200 transducer complete unit with M20 cable glands

    Transducer type

    Material

    Gasket

    Pressure rating

    Terminal housing

    Approval

    Temperature range [°C (°F)]

    Length

    [mm (inch)]

    Order No.



    O-ring

    316 SS

    O-ring

    PN 40

    Plastic PA 6.6



    -20 … +100
    (-4 ... +212)

    160 (6.3)

    FDK-085B5454



    O-ring

    316 SS

    O-ring

    PN 40

    316 SS



    20 … +2001) 2)
    (-4 ... +392)

    160 (6.3)

    FDK-085B5455

    O-ring

    316 SS

    O-ring

    PN 40

    Plastic PA 6.6



    -20 … +100
    (-4 ... +212)

    230 (9.41)

    FDK-085B5458

    O-ring

    316 SS

    O-ring

    PN 40

    316 SS

    EEx d2)

    -20 … +195
    (-4 ... +383)

    160 (6.3)

    FDK-085B5452

    O-ring

    316 SS

    O-ring

    PN 40

    316 SS



    -20 … +200
    (-4 ... +392) 1)

    230 (9.41)

    FDK-085B5459



    1) ATEX (Ex) IIC 2G EEx d IIC T3 ... T6

    2) No ATEX

    SONO 3200 transducer insert

    Temperature range [°C (°F)]

    Length [mm (inch)]

    Order No.

    Symbol

    -20 … +200 (-4 ... +392)

    90 (3.54)

    FDK-085B1100



    -20 … +200 (-4 ... +392)

    160 (6.3)

    FDK-085B1419

    -20 … +200 (-4 ... +392)

    230 (9.41)

    FDK-085B1420



    SONO 3200 transducer (Transducer body with insert)

    Temperature range [°C (°F)]

    Gasket

    Length [mm (inch)]

    Order No.

    Symbol

    -20 … +200
    (-4 ... +392)

    O-ring1)

    160 (6.3)

    FDK-085B1406



    -20 … +200
    (-4 ... +392)

    O-ring

    160 (6.3)

    FDK-085B5510

    -20 … +200
    (-4 ... +392)

    O-ring

    230 (9.41)

    FDK-085B5511



    1) Chemical resistant

    Terminal housing with PG 13.5 cable glands

    Type

    Order No.

    Symbol

    Material: PA 6.6, Temperature range: -20 … +100 °C (-4 ... +212 °F)

    FDK-085B1403



    Material: AISI 316, Temperature range: -20 … +200 °C (-4 ... +392 °F)

    FDK-085B1402



    Terminal housing with M20 cable glands

    Type

    Order No.

    Symbol

    Material: PA 6.6, Temperature range:
    -20 … +100 °C (-4 ... +212 °F)

    FDK-085B5501



    Material: AISI 316, Temperature range:
    -20 … +200 °C (-4 ... +392 °F)

    FDK-085B5504

    Material: AISI 316, Ex-d, Temperature range:
    -20 … +195 °C (-4 ... +383 °F)1)

    FDK-085B5505

    Material: AISI 316, Ex-i, Temperature range:
    -20 … +195 °C (-4 ... +383 °F)2)

    A5E?????



    1) ATEX (Ex) IIC 2G EEx d IIC T3 ... T6

    2) For systems with FUS060 ATEX IIC 2G EEx dem (ia) T6/T4/T3

    Terminal housing with ½-NPT cable glands

    Type

    Order No.

    Symbol

    Material: PA 6.6, Temperature range:
    -20 … +100 °C (-4 ... +212 °F)

    onrequest



    Material: AISI 316, Temperature range:
    -20 … +200 °C (-4 ... +392 °F)

    onrequest

    Material: AISI 316, Ex-d, Temperature range:
    -20 … +195 °C (-4 ... +383 °F)1)

    onrequest

    Material: AISI 316, Ex-i, Temperature range:
    -20 … +195 °C (-4 ... +383 °F)2)

    A5E?????



    1) ATEX (Ex) IIC 2G EEx d IIC T3 ... T6

    2) For systems with FUS060 ATEX IIC 2G EEx dem (ia) T6/T4/T3

    Transducer SONO 3200 gasket

    Type

    Pressure rating

    Material

    Temperature range [°C (°F)]

    Order No.

    Gasket O-ring
    (3 pcs. for complete transducer)

    PN 40

    FFKM1)/FKM

    -20…+200
    (-4 ... +392)

    FDK-085B1089

    Gasket flange

    PN 40/160

    Graphite

    -20…+200
    (-4 ... +392)

    FDK-085B1080

    Gasket and 12 mm (0.47“) bolts and nuts for flange transducers

    PN 40

    Graphite, 316 SS

    -20…+200
    (-4 ... +392)

    FDK-085B1083

    Gasket and 16 mm (0.63“) bolts and nuts for flange transducers

    PN 160

    Graphite, 316 SS

    -20…+200
    (-4 ... +392)

    FDK-085B1084

    Gasket cryogenics

    PN 40

    Copper, O-ring

    -200…+100
    (-328 ... +212)

    onrequest



    1) Chemical resistant O-ring.

    Potting kit

    Type/description

    Order No.

    Symbol

    Potting kit, IP68, 10 m (289 ft) w.g. rating

    FDK-085L2403




    Tools

    Type/description

    Order No.

    Symbol

    Extraction tool for replacement of SONO 3200 O-ring transducers under pressure (hot-tap)

    Transducer length:


    • 50 mm (1.97“)

    FDK-085B5331

    • 160 mm (6.3“)

    FDK-085B5333

    • 230 mm (9.1“)

    FDK-085B5335

    Angle measurement tool for SONOKIT

    FDK-085B5330



    Hot-tap drilling tool for SONOKIT

    FDK-085B5392



    Alignment tool for SONOKIT

    FDK-085B5393




    Cable for SONO 3100 with FUS060 (each 1 pcs.)

    Type/description

    Order No.

    Symbol

    Transducer cable – standard
    2 x 15 m (49 ft)

    A5E00861432



    Transducer cable – high temperature
    2 x 5 m (16.4 ft)

    A5E00861438

    Transducer cable – high temperature
    2 x 15 m (49 ft)

    A5E00861435



    Tranducer holder for SONOKIT

    Type/description

    Order No.



    1-track


    • 230 mm (9.1“) for concrete pipe 60°, DN 600 … DN 4000 (24“ ... 160“)

    FDK-085L1656


    • 160 mm (6.3“) stainless steel 60°, DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1105

    • 160 mm (6.3“) carbon steel 60°, DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1104

    2-track


    • 230 mm (9.1“) for concrete pipe 60°, DN 600 … DN 4000 (24“ ... 160“)

    FDK-085L1111


    • 160 mm (6.3“) stainless steel 60°, DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1109

    • 160 mm (6.3“) carbon steel 60°, DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1108



    The part which is welded onto the pipe is either stainless steel or carbon steel.

    Mounting plate for SONOKIT

    Type/description

    Order No.

    1-track


    • 160 mm (6.3“), stainless steel, 60°,
      DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1115

    • 160 mm (6.3“), carbon steel, 60°,
      DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1114

    2-track


    • 160 mm (6.3“), stainless steel, 60°,
      DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1119

    • 160 mm (6.3“), carbon steel, 60°,
      DN 300 … DN 4000 (12“ ... 160“)

    FDK-085L1118



    The mounting plates are either completely in stainless steel or carbon steel.

    Cable connection boxes

    Type/description

    Order No.

    Symbol

    Junction box Junction box for coax cable


    • IP68 metal box for 2 coax cables

    FDK-085B1360

    • IP68 metal box for 4 coax cables

    FDK-085B1361

    • IP68 EEx-e plastic box for 2 coax cables, no ATEX approval

    FDK-085B1362

    • IP68 EEx-e plastic box for 4 coax cables, no ATEX approval

    FDK-085B1363



    Cable glands (each 1 pcs.)

    Type

    Material

    Temperature range [°C (°F)]

    Approval

    Order No.

    PG 13.5

    Chrome plated brass

    -20 ... +100
    (-4 .... +212)



    FDK-085B1381

    PG 13.5

    Stainless steel

    -20 ... +200
    (-4 .... +392)



    FDK-085B1385

    PG 13.5

    Stainless steel

    20 ... +200
    (-4 .... +392)

    Ex d2)

    FDK-085B1387

    M20

    Plastic

    -40 ... +100
    (-40 .... +212)



    FDK-085B1317

    M20

    Chrome plated brass

    -20 ... +100
    (-4 .... +212)



    FDK-085B1394

    M20

    Stainless steel

    -20 ... +200
    (-4 .... +392)



    FDK-085B1399

    M20

    Stainless steel

    -20 ... +195
    (-4 .... +383)

    Ex d1)

    FDK-085B1315

    ½-NPT

    ½ Chrome plated brass

    -20 ... +100
    (-4 .... +212)



    onrequest



    1) ATEX approved

    2) No ATEX
