  Информационные материалы

  Критерии выбора расходомера


  Любой метод измерения расхода обладает определенными свойствами и каждое место измерения характеризуется специфическими требованиями. Нижеследующая таблица сравнивает свойства различных измерительных приборов и представляет необходимую помощь при выборе оптимального прибора.

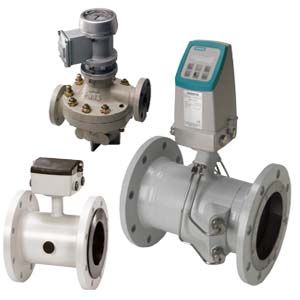

  В этом разделе каталога КИП содержаться следующие приборы для измерения расхода:

  • магнитно-индуктивные приборы
  • расходомеры, работающие по принципу измерения Кориолиса
  • ультразвуковые приборы
  • ротаметры
  • расходомерная диафрагма
  • заслонка
  • кольцевые и барабанные счетчики



  Для измерения концентрации вторичных смесей могут анализироваться измерения скорости звука ультразвукового
  измерения расхода . Для специального использования смесей воды и алкоголя был разработан SITRANS A.

  Метод измерения		Магнитно-индуктивный	Кориолиса	Ультразвуковой	Диафрагма	Кольцевой счётчик	Ротаметр
  Вещество		Жидкость (электро-проводящая)	Жидкость и газ	Жидкость	Жидкость, пар, газ	Жидкость	Жидкость или газ
  Ном. диаметр		DN 2 … 2000	1,5 … 100мм	DN 50 … 4000	DN 10 … 1000	DN15 … 80	DN 10 … 100
  Диапазон температур	°C	-40 … +200	-50 … +180	-250 … +200	-200 … +500	-30 …+300	-20 … +300
  Макс. давление	бар	160, при необходимости выше	до 410	40 430	315	63	40
  Точность	%	±0.25 или ±0,5	±0.1или±0,15	±0.5 … ±2	±0.5...±2	±0.2...±0.5	±2
  Воспроизводимость	%	0.1... 0.2	0.05	0.2	0.5	0.005	0.5
  Динамический диапазон		1:100	1:100	1:100	1:6	1:10	1:10
  Начало диапазона измерения	м/сек	0	0	0.1	Ra=500	0.3	0.2
  Конец диапазона измерения					Re=108
  Для жидкостей	м/сек	0 ...10	10	10	3	3	3.5
  Для пара/газа	м/сек		ок. 300		50/25		60
  Измеряемые величины
  Объёмный расход		•	•	•	•	•	•
  скорость звука				•
  звуковая амплитуда				•
  плотность			•
  массовый расход			•
  реверсивное измерение		•	•	•	•
  Использование
  для коммерческого учёта				•	•
  как смещивающая система				•	•	•
  в диапазоне взяткости	mPa·s (cp)	0.1 … 1000 (0.1 … 1000)	0 … 100.000 (0 … 100.000)	0 … 350 (0 … 350)	0 … 10 (0 … 10)	0.3 … 350.000 (0.3 … 350.000)	0.5 … 100 (0.5 … 100)
  Питание		сеть или аккумулятор	сеть	сеть или аккумулятор	двухпроводное	без	без
