MAG 3100
- Заказные данные (2)
- Аксессуары (119)
- Информационные материалы
Информационные материалы
Электромагнитный расходомер SITRANS F M MAG 3100 имеет ряд различных исполнений применимых в различных отраслях где необходимо измерение расхода.
Область применения
Расходомеры SITRANS F M применимы для различных отраслей:
- Непрерывные процессы
- Химия
- Металлургия
- Добывающая отрасль
- Энергетика
- Нефть и Газ
- Сточные воды
Дизайн
- Возможно как компактное так и разнесенное исполнения
- Простой запуск , взаимозаменяемость преобразователей
- Ex ATEX и FM/CSA версии
- Высокотемпратурная версия до 180 °C (356 °F)
- Допуск PTB, OIML R 75 и OIML R 117
- Удовлетворяет нормам: PED, 97/23/EC дерективы давления для фланцев EN 1092-1
- Монтажная длина ISO 13359
- Доводка на месте стандартной версии до IP68/NEMA 6P
Способ действия
Принцип действия расходомера основан на законе электромагнитной индукции и законе Фарадея , по которым сенсор определяет скорость потока.
Интеграция
Сам расходомер состоит из пернвичного сенсора и преобразователя сигналов MAG 5000, 6000 и 6000 I.
Гибкая коммуникация с помощью модулей USM II упрощает возможность работы с разным цифровыми протоколами
HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP and PA, Modbus RTU/RS485.
Pressure-temperature curve to EN (DIN) flanges, material A 105 carbon steel

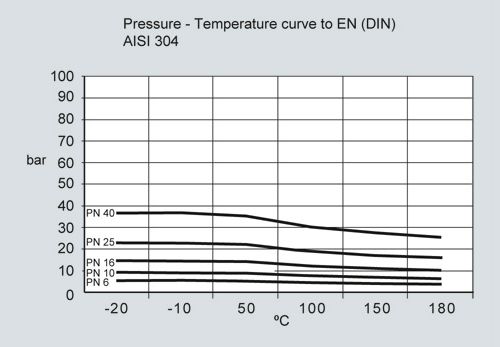

Pressure-temperature curve to EN (DIN) flanges AISI 304

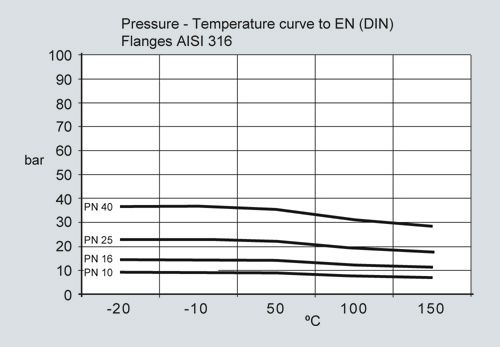

Pressure-temperature curve to EN (DIN) flanges AISI 316

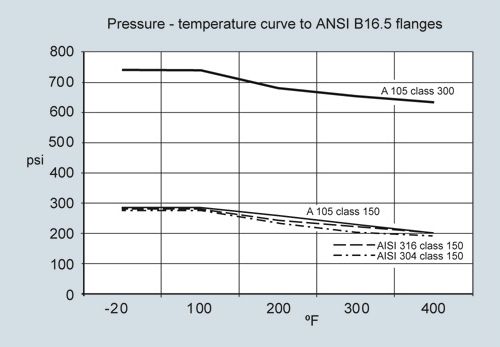

Pressure-temperature curve to ANSI B16.5 flanges
Note: The pressure-temperature curves only assist in the selection of a system. No responsibility is taken for the correctness of the information. For exact data please refer to the PED requirements.
Чертеж
MAG 3100 и MAG 3100 HT сенсор в компактном исполнении
Dimensions in mm (inch)
Metric
DN
A 1)
A1/A2 8)
B
D1
L2
EN 1092-1-201
ANSI 16.5
PN 6, 10
PN 16/PN 16 non PED
PN 25
PN 40
PN 63
PN 100
Class 150
Class 300
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
15
187
338
59
104
-
-
-
200
-
-
200
200
25
187
338
59
104
-
-
-
200
-
260
200
200
40
197
348
82
124
-
-
-
200
-
280
200
200
50
205
356
72
139
-
-
-
200
276
300
200
200
65
212
363
72
154
200
200/-
-
200
320
350
200
272
80
222
373
72
174
200
200/-
-
272 1)
323
340
272 1)
272 1)
100
242
393
85
214
250
250/-
-
250
380
400
250
310
125
255
406
85
239
250
250/-
-
250
420
450
250
335
150
276
427
85
282
300
300/-
-
300
415
450
300
300
200
304
455
137
338
350
350/-
350
350
480
530
350
350
250
332
483
157
393
450
450/-
450
450
550
620
450
450
300
357
508
157
444
500
500/-
500
500
600
680
500
500
350
362
513
270
451
550
550/-
550
550
-
-
550
550
400
387
538
270
502
600
600/-
600
600
-
-
600
600
450
418
569
310
563
600
600/-
600
600
-
-
600
640
500
443
594
350
614
600
600/-
625
680
-
-
600
730
600
494
645
320
715
600
600/-
750
800
-
-
600
860
700
544
695
450
816
700
875/700
-
-
-
-
-
-
750
571
722
556
869
-
-/-
-
-
-
-
-
-
800
606
757
560
927
800
1000/800
-
-
-
-
-
-
900
653
804
630
1032
900
1125/900
-
-
-
-
-
-
1000
704
906
670
1136
1000
1250/1000
-
-
-
-
-
-
1050
704
906
670
1136
-
-/-
-
-
-
-
-
-
1100
755
906
770
1238
-
-/-
-
-
-
-
-
-
1200
810
961
792
1348
1200
1500/1200
-
-
-
-
-
-
1400
925
1076
1000
1675
1400
-/1400
-
-
-
-
-
-
1500
972
1123
1020
1672
1500
-/1500
-
-
-
-
-
-
1600
1025
1176
1130
1915
1600
-/1600
-
-
-
-
-
-
1800
1123
1274
1250
1974
1800
-/1800
-
-
-
-
-
-
2000
1223
1374
1375
2174
2000
-/2000
-
-
-
-
-
-
1) Not according to ISO 13359.
DN
L 2)
TC 3)
TE 3)
TF 3)
TT 3)
Wgt. 4)
AS 2129 E
AS 4087
PN 16, 21, 35AWWA C-207 Class D
JIS K10
JIS K20
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[kg]
15
200
-
200
200
-
6
2
1
4
25
200
-
200
200
1.2
6
2
1
5
40
200
-
200
240
1.2
6
2
1
8
50
200
-
200
240
1.2
6
2
1
9
65
200
-
200
272
1.2
6
2
1
11
80
200 5)
-
200 10)
272 10)
1.2
6
2
1
12
100
250
-
250
310
1.2
6
2
1
16
125
250
-
250
335
1.2
6
2
-
19
150
300
-
300
300
1.2
6
2
-
27
200
350
-
350
350
1.2
8
2
-
40
250
450
-
450
450
1.2
8
2
-
60
300
500
-
500
500
1.6
8
2
-
80
350
550
-
550
550
1.6
8
-
-
110
400
600
-
600
600
1.6
10
-
-
125
450
600
-
600
640
1.6
10
-
-
175
500
600 6)
-
600
680
1.6
10
-
-
200
600
600 7)
-
600
800
1.6
10
-
-
287
700
700 9)
700
-
-
2.0
-
-
-
330
750
750 9)
750
-
-
2.0
-
-
-
360
800
800 9)
800
-
-
2.0
-
-
-
450
900
900 9)
900
-
-
2.0
-
-
-
530
1000
1000 9)
1000
-
-
2.0
-
-
-
660
1050
-
1050
-
-
2.0
-
-
-
660
1100
1100 9)
1100
-
-
2.0
-
-
-
1140
1200
1200 9)
1200
-
-
2.0
-
-
-
1180
1400
-
1400
-
-
2.0
-
-
-
1600
1500
-
1500
-
-
3.0
-
-
-
2460
1600
-
1600
-
-
3.0
-
-
-
2525
1800
-
1800
-
-
3.0
-
-
-
2930
2000
-
2000
-
-
3.0
-
-
-
3665
1) 14.5 mm shorter with AISI terminal box (Ex and high temperature version)
2) When earthing flanges are used, the thickness of the earthing flange must be added to the built-in length.
3) TC = Type C grounding ring, TE = Type E grounding ring (Included and factory mounted on high temperature 180 °C (356 °F) PTFE sensor), TF = Flat type grounding rings
4) Weights are approx. (for PN 16) without transmitter.
5) PN 35 DN 80 = 272 mm (not according to ISO 13359)
6) PN 35 DN 500 = 680 mm
7) PN 35 DN 600 = 750 mm
8) A2 is 3 mm shorter than A1.
9) Not AS 4087 PN 21 or PN 35
10) Size is out to ISO 13359.
- not available
D = Outside diameter of flange, see flange tables
MAG 3100 and MAG 3100 HT sensor with compact or remote transmitter
Imperial
DN
A 1)
A1/A2 8)
B
D1
L2
EN 1092-1-201
ANSI 16.5
PN 6, 10
PN 16/PN 16 non PED
PN 25
PN 40
PN 63
PN 100
Class 150
Class 300
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
½
7.36
13.31
2.32
4.09
-
-
-
7.87
-
-
7.87
7.87
1
7.36
13.31
2.32
4.09
-
-
-
7.87
-
10.24
7.87
7.87
1½
7.76
13.70
3.23
4.88
-
-
-
7.87
-
11.02
7.87
7.87
2
8.07
14.01
2.83
5.47
-
-
-
7.87
10.87
11.81
7.87
7.87
2½
8.35
14.29
2.83
6.06
7.87
7.87/-
-
7.87
12.60
13.78
7.87
10.71
3
8.74
14.69
2.83
6.85
7.87
7.87/-
-
10.711)
12.72
13.39
10.711)
10.711)
4
9.53
15.47
3.35
8.43
9.84
9.84/-
-
9.84
14.96
-
9.84
12.20
5
10.04
15.98
3.35
9.41
9.84
9.84/-
-
9.84
16.54
-
9.84
13.10
6
10.87
16.81
5.39
11.10
11.81
11.81/-
-
11.81
16.34
-
11.81
11.81
8
11.97
17.91
5.39
13.31
13.78
13.78/-
13.78
13.78
18.90
-
13.78
13.78
10
13.07
19.02
6.18
15.47
17.72
17.72/-
17.72
17.72
-
-
17.72
17.72
12
14.05
20.00
6.18
17.48
19.69
19.69/-
19.69
19.69
-
-
19.69
19.69
14
14.25
20.20
10.63
17.76
21.65
21.65/-
21.65
21.65
-
-
21.65
21.65
16
15.24
21.18
10.63
19.76
23.62
23.62/-
23.62
23.62
-
-
23.62
23.62
18
16.45
22.40
12.20
22.16
23.62
23.62/-
23.62
23.62
-
-
23.62
23.62
20
17.44
23.39
13.78
24.17
23.62
23.62/-
24.61
26.77
-
-
23.62
28.70
24
19.45
25.39
12.59
28.15
23.62
23.62/-
29.53
31.50
-
-
23.62
33.80
28
21.42
27.36
17.72
32.13
27.56
34.45/27.56
-
-
-
-
-
-
30
22.48
28.43
21.89
34.21
-
-/-
-
-
-
-
-
-
32
23.86
29.80
22.05
36.50
31.50
39.37/31.50
-
-
-
-
-
-
36
25.71
31.65
24.80
40.63
35.43
44.29/35.43
-
-
-
-
-
-
40
27.72
35.67
26.38
44.72
39.37
49.21/39.37
-
-
-
-
-
-
42
27.72
35.67
26.38
44.72
-
-/-
-
-
-
-
-
-
44
29.72
35.67
30.31
48.74
-
-/-
-
-
-
-
-
-
48
31.89
37.83
31.18
53.07
47.24
59.06/47.24
-
-
-
-
-
-
54
36.42
42.36
39.37
65.94
55.12
-/55.12
-
-
-
-
-
-
60
38.27
44.21
40.15
65.83
59.06
59.06/59.06
-
-
-
-
-
-
66
40.35
46.30
44.49
75.39
62.99
-/62.99
-
-
-
-
-
-
72
44.21
50.16
49.21
77.72
70.87
-/70.87
-
-
-
-
-
-
78
48.15
54.09
54.13
85.59
78.74
-/78.74
-
-
-
-
-
-
1) Not according to ISO 13359
Size
L 2)
TC 3)
TE 3)
TF 3)
TT 3)
Wgt. 4)
AS 2129 E
AS 4087
PN 16, 21, 35AWWA C-207 Class D
JIS K10
JIS K20
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[inch]
[lbs]
½
7.87
-
7.87
7.87
-
0.24
0.08
0.04
9
1
7.87
-
7.87
7.87
0.05
0.24
0.08
0.04
11
1½
7.87
-
7.87
9.44
0.05
0.24
0.08
0.04
17
2
7.87
-
7.87
9.44
0.05
0.24
0.08
0.04
20
2½
7.87
-
7.87
10.70
0.05
0.24
0.08
0.04
24
3
7.87 5)
-
7.87
10.70
0.05
0.24
0.08
0.04
26
4
9.84
-
9.84
12.20
0.05
0.24
0.08
0.04
35
5
9.84
-
9.84
13.18
0.05
0.24
0.08
-
42
6
11.81
-
11.81
11.81
0.05
0.24
0.08
-
60
8
13.78
-
13.77
13.77
0.05
0.31
0.08
-
88
10
17.72
-
17.71
17.71
0.05
0.31
0.08
-
132
12
19.69
-
19.68
19.68
0.06
0.31
0.08
-
176
14
21.65
-
21.65
21.65
0.06
0.31
-
-
242
16
23.62
-
23.62
23.62
0.06
0.39
-
-
275
18
23.62
-
23.62
25.19
0.06
0.39
-
-
385
20
23.62 6)
-
23.62
26.77
0.06
0.39
-
-
440
24
23.62 7)
-
23.62
31.49
0.06
0.39
-
-
633
28
27.56
27.56
-
-
0.08
-
-
-
728
30
-
29.52
-
-
0.08
-
-
-
794
32
31.50
31.50
-
-
0.08
-
-
-
992
36
35.43
35.43
-
-
0.08
-
-
-
1168
40
39.37
39.37
-
-
0.08
-
-
-
1455
42
-
39.37
-
-
0.08
-
-
-
1455
44
43.31
43.31
-
-
0.08
-
-
-
2513
48
47.24
47.24
-
-
0.08
-
-
-
2601
54
-
55.12
-
-
0.12
-
-
-
3528
60
-
59.06
-
-
0.12
-
-
-
5423
66
-
63.00
-
-
0.12
-
-
-
5566
72
-
70.87
-
-
0.12
-
-
-
6460
78
-
78.74
-
-
0.12
-
-
-
8080
1) 0,571 inch shorter with AISI terminal box (Ex and high temperature version)
2) When earthing flanges are used, the thickness of the earthing flange must be added to the built-in length.
3) TC = Type C grounding ring, TE = Type E grounding ring (Included and factory mounted on high temperature 180 °C (356 °F) PTFE sensor), TF = Flat type grounding rings
4) Weights are for ANSI 150 without transmitter.
5) PN 35 DN 80 = 10.07 inch
6) PN 35 DN 500 = 26.77 inch
7) PN 35 DN 600 =2.53 inch
8) A2 is 0,6" shorter than A1.
- not available
D = Outside diameter of flange, see flange tables
Особенности
- Широкий диапазон диаметров: DN 15 to DN 2000 (½" to 78")
- Широкий модельный ряд для многих применений : MAG 1100, MAG 1100 F, MAG 3100 P and MAG 5100 W
- Широкий диапазон номиналов давлений: PN 6 to PN 100
- ANSI Class 150/300, AS 2129/AS 4087, JIS K10 и K20.По запросу 690 bar (10 000 psi)
- Большое колличество вариантов материалв футеровок и электродов
- Полностью сварная конструкция стойкая к агрессивным установкам
- Простое обслуживание, карта памяти SENSORPROM автоматически сохраняет настройки.
- Запатентованная технология SITRANS F M беспроливной поверки с сохрением оттиска SENSORPROM .
Технические данные
Версии
MAG 3100
MAG 3100 HT (High Temperature)
Характеристики продукта
Гибкая линейка продуктов
Рабочий процесс выше 150 °C (300 °F)
Номинальный размер
DN 15 … DN 2000 (½" … 78")
DN 15 … DN 300 (½" … 12")
Принцип измерения
электромагнитная индукция
электромагнитная индукция
Частота возбуждения
(При частоте питающей сети:
50 Гц / 60 Гц)
- DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц
- DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц
- DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц
- DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц
- DN 200 … 1200 (8" … 48"): 3.125 Hz/3.75 Гц
- DN 200 … 300 (8" … 12"): 3.125 Hz/3.75 Гц
- DN 1400 … 2000 (54" … 78"): 1.5625 Hz/1.875 Гц
Подключение к процессу
Фланцы
EN 1092-1. с выступающей поверхностью
(EN 1092-1, DIN 2501 и BS 4504 имеют одинаковые размеры ответных частей)
EN 1092-1, с выступающей поверхностью
(EN 1092-1, DIN 2501 и BS 4504 имеют одинаковое размеры ответных частей)
DN 65 … 2000 (2½" … 78"): PN 6 (87 psi)
DN 15 … 300 (½" … 12"): PN 40 (580 psi)
DN 200 … 2000 (8" … 78"): PN 10 (145 psi)
DN 65 … 300 (2½" … 12"): PN 16 (232 psi)
DN 65 … 2000 (2½" … 78"): PN 16 (232 psi)
DN 200 … 300 (8" … 12"): PN 10 (145 psi)
DN 200 … 600 (8" … 24"): PN 25 (362 psi)
DN 200 … 300 (8" … 12"): PN 25 (362 psi)
DN 15 … 600 (½" … 24”): PN 40 (580 psi)
DN 50 … 300 (2" … 12"): PN 63 (913 psi)
DN 25 … 300 (1" … 12"): PN 100 (1450 psi)
ANSI B16.5 (~BS 1560), с выступающей поверхностью:
ANSI B16.5 (~BS 1560), с выступающей поверхностью:
½" … 24": Класс 150 (20 бар (290 psi))
½" … 12": Класс 150 (20 бар (290 psi))
½" … 24": Класс 300 (50 бар (725 psi))
½" … 12": Класс 300 (50 бар (725 psi))
AWWA С-207, с плоской поверхностью, 28...78": Класс D (10 бар)
AS 2129, с выступающей поверхностью ½" … 48": Таблица E
AS 2129, выступающая поверхность ½" … 12": Таблица E
AS 4087, с выступающей поверхностью:
PN 16 (DN 50 … 1200, 16 бар (232 psi))
PN 21 (DN 50 … 600, 21 бар (304 psi))
PN 35 (DN 50 … 600, 35 бар (508 psi))
JIS B 2220:2004
K10 (1" … 24")
K20 (1" … 24")
Другие фланцы и классы по давлению предоставляются по запросу
Другие фланцы и классы по давлению предоставляются по запросу
Номинальные условия эксплуатации
Температура окружающей среды
(условия также зависят от материала вкладыша)
- Стандартный датчик
-40 … +100 °C (-40 … +212 °F)
-40 … +100 °C (-40 … +212 °F)
- Ex датчик
-20 … +60 °C (-4 … +140 °F)
для температуры вещества до 150 °С -20...+60 °С for up to 150 °C (302 °F) (-4 … +140 °F)
для температуры вещества 150... 180 ° (302 … 356 °F) С температура вещества: -20...+50 °С (-4 … +122 °F)
- С компактно установленным измерительным преобразователем
- MAG 5000/6000
-20 … +60 °C (-4 … +140 °F)
-20 … +60 °C (-4 … +140 °F)
- MAG 6000 I
-20 … +60 °C (-4 … +140 °F)
-20 … +60 °C (-4 … +140 °F)
- MAG 6000 I Ex de
-10 … +60 °C (14 … 140 °F)
-10 … +60 °C (14 … 140 °F)
Рабочее давление [фбс. бар] (максимальное рабочее давление уменьшается с ростом температуры и при применении фланцев из нержавеющей стали)
- Неопрен 0.01 … 100 бар (0.15 … 1450 psi)
- EPDM 0.01 … 40 бар (0.15 … 580 psi)
- Резина Linatex 0.01 … 40 бар (0.15 ... 580 psi)
- Эбонит 0.01 … 100 бар (0.15 … 1450 psi)
- PTFE
- PTFE Тефлон
- DN ≤ 300 (≤ 12"): 0.3 … 50 бар (4 … 725 psi)
- DN 15... 300 (1/2...12") (130/180 °С): 0,3/0,6...50 бар (модификация 180 °С PTFE поставляется с завода с установленными заземляющими шайбами типа Е и клеммной коробкой из нержавеющей стали)
- 350 ≤ DN ≤ 600 (14"≤ DN ≤ 24"): 0.3 … 40 бар (4 … 580 psi)
- PFA
- PFA
- DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi)
- DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi)
Каркас корпуса
IP67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин
P67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин
Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н20, постоянно (не для Ех)
Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н20, постоянно (не для Ех)
Падение давления при 3 м/с
Как при прямой трубе
Тестовое давление
1.5 x PN (где применимо)
Механические нагрузки (вибрация)
18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36
18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36
Датчик: 3.17 г
Датчик: 3.17 г
Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г
Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г
Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г
Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г
Температура вещества
- Мягкий каучук 0 … +70 °C (32 … 158 °F)
- PTFE -20 … +130 °C (-4 … +266 °F)
- EPDM -10 … +70 °C (14 … 158 °F)
- PTFE -20 … +180 °C (-4 … +356 °F) Factory mounted grounding rings type E in SS and SS terminal box. Can only be used with remote transmitter.
- Linatex (резина) -40 … +70 °C (-40 … +158 °F) (для температур ниже -20 °C (-4 °F) необходимо использовать фланцы AISI 304 или 316 )
- PFA -20 … +150 °C (-4 … +300 °F)
- Эбонит 0 … 95 °C (32 … 203 °F)
- PTFE -20 … +100 °C (-4 … +212 °F)
- PFA -20 … +100 °C (-4 … +212 °F)
Электромагнитная совместимость
2004/108/EC
2004/108/EC
Конструкция
Вес
См. чертежи с размерами
Материал фланцев и корпуса
Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
или
или
Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
или
или
Фланцы и корпус из стали AISI 316 L (1.4404) полированные
Фланцы и корпус из стали AISI 316 L (1.4404) полированные
Материал измерительной трубы
AISI 304 (1.4301)
AISI 304 (1.4301)
Материал электродов
- AISI 316 Ti (1.4571)
- AISI 316 Ti (1.4571)
- PTFE: сплав Hastelloy C276
- PTFE: сплав Hastelloy C276
- PFA: сплав Hastelloy C22
- PFA: сплав Hastelloy C22
- Платина/Иридий
- Платина/Иридий
- Титан
- Титан
- Тантал
- Тантал
Заземляющий электрод, материал
- Модель с футеровкой из каучука: AISI 316Ti или сплав Hastelloy
- PTFE: нет
- PTFE: нет
- PFA: возможны варианты из сплава Hastelloy,тантала или платины
- PFA: возможны варианты из сплава Hastelloy, Тантала или Платины
Клеммная коробка (только удаленное исполнение)
- Стандартная - армированный стекловолокном полиамид
- Стандартная - армированный стекловолокном полиамид(макс. 150 °C (302 °F))
- Дополнительно - нержавеющая сталь AISI 316 (1.4436)
- Нержавеющая сталь AISI 316 (1.4436)
- Ex Нержавеющая сталь AISI 316 (1.4436)
- Ex Нержавеющая сталь AISI 316 (1.4436)
Кабельные вводы
- Раздельная установка 2 x M20 or 2 x ½" NPT
- Раздельная установка 2 x M20 or 2 x ½" NPT
- Компактная установка
- MAG 5000/MAG 6000: 4 x M20 или 4 x ½" NPT
- MAG 6000 I: 2 x M25 или 2 x ½" NPT (для питания/выхода)
- MAG 6000 I Ex de: 2 x M25 или 2 x ½" NPT (для питания/выхода)
Сертификаты и допуски
Калибровка
Стандартная калибровка продукции, отчет поставляется с датчиком
Установка точки отсчёта, 2 x 25 % и 2 x 90 %
Установка точки отсчета, 2 x 25 % и 2 x 90 %
Соответствие стандартам
PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC 1)
PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC 1)
CRN
CRN
Сертификат соответствия материала EN 10204 3.1
По запросу
По запросу
Допуски Ex
Датчики Ex
Датчики Ex
- ATEX 2 GD DN 15 … 300: EEx d e ia IIC T4 - T6
- ATEX 2 GD DN 15 … 300: EEx d e ia IIC T3 - T6
- DN 350 … 2000 EEx e ia IIC T4 - T6
- FM Класс 1, Сек 1 2)
- FM Класс 1,Сек 1 2)
- FM Класс 1, Зона 1
- FM Класс 1, Зона 1
- CSA Класс 1, Зона 1
- CSA Класс 1, Зона 1
- IEC Ex de ia IIC T3 - T6
- IEC Ex de ia IIC T3 - T6
Стандартные датчики
Стандартные датчики
- FM Класс 1, Сек 2
- FM Класс 1, Сек 2
- CSA Класс 1, Сек 2
- CSA Класс 1, Сек 2
Допуски на использование питьевой воды
Футеровка из EPDM:
- WRAS (WRc, BS6920 для холодной воды, Великобритания)
- NSF/ANSI Standard 61 (для холодной воды, США)
- ACS (Франция)
- DVGW W270 (Германия)
- Belgaqua (Бельгия)
- MCERTS (Великобритания) (для вкладышей из каучука EPDM или из PTFE,с электродами AISI 316 или сплава Hastelloy)
Коммерческий учет (СТ) U DN2000) (только в комплекте с MAG 5000/6000 СТ), по специальному заказу
Допуск на использование образца с холодной водой
- DANAK TS 22.36.001, РТВ (Дания и Германия)
Допуск на использование образца в качестве теплосчетчика —
OIML R 75 (Дания)
Допуск на использование образца в качестве теплосчетчика —
OIML R 75 (Дания)
Допуск на использование образца с горячей водой
— РТВ (Германия)
Допуск на использование образца с горячей водой
— РТВ (Германия)
Разрешение на использование образца с веществами, отличными от воды — OIML R 117 (Дания)
Техническую спецификацию измерительного преобразователя см. на соответствующих страницах.
1) Для размеров более 600 мм (24") в классе PN 16, сертификат соответствия PED предоставляется за дополнительную плату. Базовое устройство комплектуется LVD (директивой по низковольтным устройствам) и удостоверением электромагнитной совместимости. Вся продукция, продаваемая за пределами Евросоюза и европейской зоны свободной торговли, а также предназначенная для определенных секторов рынка, исключаются из директивы по оборудованию, работающему под давлением. В данную группу входят:
- Измерители, используемые в сетях водоснабжения, водораспределения и водоотведения.
- Измерители, используемые в трубопроводах, подающих жидкости из прибрежной зоны на сушу.
- Измерители, используемые при добыче нефти и газа, в том числе в фонтанном и коллекторном оборудовании.
- Любые измерители, монтируемые на судах или самоходных морских платформах. Только для датчиков размеров DN 15...300 (1/2...12") в компактном исполнении
2) Только для датчиков размеров DN 15...300 (1/2...12") в компактном исполнении
