MAGFLO MAG 5100W

Заказные данные
(1)
Аксессуары
(3)

Магнитно-индуктивный преобразователь расхода SITRANS F M MAGFLO MAG 5100 W разработан для применения в области измерения расхода грунтовых вод, питьевой воды, сточных вод, загрязненной воды и взвесей.

Область применения

Основными сферами применения магнитно-индуктивных измерительных датчиков SITRANS F M MAGFLO являются:

водозабор
водоподготовка
водораспределительные сети (управление определением утечек)
водомеры для коммерческого учета
орошение
очистка сточных вод
фильтрационные установки ( примеру , обратный осмос и ультрафильтрация )
использование с промышленной водой

Способ действия

Принцип измерения расхода основывается на законе электромагнитной индукции Фарадея, при котором измерительный датчик преобразует расход в пропорциональное скорости протока электрическое напряжение.

Интеграция

Расходомер в комплекте состоит из измерительного датчика и соответствующего измерительного преобразователя SITRANS F M MAGFLO MAG 5000, MAG 6000 или MAG 6000 I.

Гибкая концепция коммуникации USM II обеспечивает простую интеграцию и актуализацию различных систем полевых шин, к примеру, HART, PROFIBUS DP и PA, DeviceNet, CANopen, MODBUS RTU/RS 485.

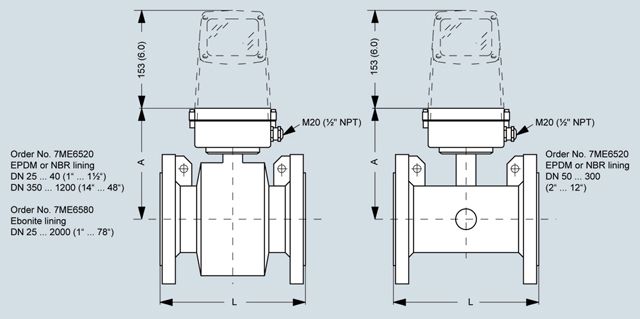

Чертеж

Диаметр		A		L
				PN 10		PN 16		PN 40		Class 150		AWWA
[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]
25	1	187	7.4	-	-	-	-	200	7.9	200	7.9	-	-
40	1½	197	7.8	-	-	-	-	200	7.9	200	7.9	-	-
50	2	188	7.4	-	-	200	7.9	-	-	200	7.9	-	-
65	2½	194	7.6	-	-	200	7.9	-	-	200	7.9	-	-
80	3	200	7.9	-	-	200	7.9	-	-	200	7.9	-	-
100	4	207	8.1	-	-	250	9.8	-	-	250	9.8	-	-
125	5	217	8.5	-	-	250	9.8	-	-	250	9.8	-	-
150	6	232	9.1	-	-	300	11.8	-	-	300	11.8	-	-
200	8	257	10.1	350	13.8	350	13.8	-	-	350	13.8	-	-
250	10	284	11.2	450	17.7	450	17.7	-	-	450	17.7	-	-
300	12	310	12.2	500	19.7	500	19.7	-	-	500	19.7	-	-
350	14	362	14.3	550	21.7	550	21.7	-	-	550	21.7	-	-
400	16	387	15.2	600	23.6	600	23.6	-	-	600	23.6	-	-
450	18	418	16.5	600	23.6	600	23.6	-	-	600	23.6	-	-
500	20	443	17.4	625	24.6	625	24.6	-	-	680	26.8	-	-
600	24	494	19.4	750	29.5	750	29.5	-	-	820	32.3	-	-
700	28	544	21.4	875	34.4	875	34.4	-	-	-	-	875	34.4
750	30	571	22.5	-	-	-	-	-	-	-	-	937	36.9
800	32	606	23.9	1000	39.4	1000	39.4	-	-	-	-	1000	39.4
900	36	653	25.7	1125	44.3	1125	44.3	-	-	-	-	1125	44.3
1000	40	704	27.7	1250	49.2	1250	49.2	-	-	-	-	1250	49.2
	42	704	27.7	-	-	-	-	-	-	-	-	1250	49.2
1100	44	755	29.7	-	-	-	-	-	-	-	-	1375	54.1
1200	48	810	31.9	1500	59.1	1500	59.1	-	-	-	-	1500	59.1

- недоступно

Диаметр		PN 10		PN 16		PN 40		Class 150		AWWA
[мм]	[дюймов]	[кг]	[lbs]	[кг]	[lbs]	[кг]	[lbs]	[кг]	[lbs]	[кг]	[lbs]
25	1	-	-	-	-	4	9	4	9	-	-
40	1½	-	-	-	-	7	15	6	13	-	-
50	2	-	-	9	20	-	-	8	20	-	-
65	2½	-	-	10.7	24	-	-	11	24	-	-
80	3	-	-	11.6	26	-	-	13	28	-	-
100	4	-	-	15.2	33	-	-	19	41	-	-
125	5	-	-	20.4	45	-	-	24	52	-	-
150	6	-	-	26	57	-	-	29	64	-	-
200	8	48	106	48	106	-	-	56	124	-	-
250	10	64	141	69	152	-	-	79	174	-	-
300	12	76	167	86	189	-	-	110	243	-	-
350	14	100	220	116	255	-	-	131	289	-	-
400	16	127	280	144	317	-	-	165	364	-	-
450	18	152	335	178	393	-	-	176	388	-	-
500	20	184	405	232	512	-	-	235	518	-	-
600	24	258	568	343	736	-	-	345	761	-	-
700	28	315	693	350	772	-	-	-	-	309	681
750	30	-	-	-	-	-	-	-	-	480	1058
800	32	410	904	442	975	-	-	-	-	421	928
900	36	512	1129	550	1213	-	-	-	-	539	1188
1000	40	650	1433	732	1614	-	-	-	-	670	1477
	42	-	-	-	-	-	-	-	-	700	1544
1100	44	-	-	-	-	-	-	-	-	1100	2426
1200	48	990	2183	1106	2439	-	-	-	-	1030	2271

- недоступно

Особенности

поставляется с диаметрами от DN 25 до DN 1200
поставляется с соединительными фланцами по EN 1092-1 (DIN 2501), ANSI, AWWA и AS
гарантия точности на всем диапазоне температур и давления благодаря обшивке из жесткого эластомера
высокая износостойкость благодаря мягкой обшивке , поэтому уплотнения не требуются
высококачественные встроенные электроды заземления измерительные электроды
увеличенная точность при небольшом расходе для определения утечек благодаря коническо конструкции обшивки
допуски для питьевой воды
подходит для зарывания в землю и постоянного затопления
монтажная длина по ISO 13359
просто ввод в эксплуатацию и автоматическая загрузка значений и установок калибровки через SENSORPROM
Запатентованный метод проверки на месте . Использование данных из SENSORPROM.

Технические данные

Принцип измерения	Электромагнитная индукция
Частота возбуждения	12.5 Гц	50 ... 60 мм (2” ... 2½“): 12.5 Гц 80 ... 150 мм (3” ... 6“): 6.25 Гц 200 ... 300 мм (8” ... 12“): 3.125 Гц	3.125 Гц
Вход
Номинальный размер	DN 25 ... 40 (1” ... 1½”)	DN 50 ... 300 (2” ... 12”)	DN 350 ... 1200 (14” ... 48”)
Фланец
EN 1092-1
стандарт	PN 40 (580 psi)	50 ... 150 мм: PN 16 (2“ ... 6“: 230 psi ) 200 ... 300 мм: PN 10 (8“ ... 12“: 145 psi )	PN 10 (145 psi)
опция	--	200 ... 300 мм: PN 16 (8“ ... 12“: 230 psi)	PN 16 (230 psi)
ANSI B16.5	Class 150 lb	Class 150 lb ~20 bar (290 psi)	--
AWWA C-207	--	--	28” ... 48”: Class D
Рабочие условия
Окружающие условия
Окружающая температура
раздельный измерительный преобразователь	-40 ... +100 °C (-40 ... +212 °F)
компактный измерительный преобразователь MAG 5000/6000	-20 ... +50 °C (-4 ... +122 °F)
Рабочее давление	0.01 ... 40 бар (0.15 ... 580 psi)	0.03 ... 20 бар (0.44 ... 290 psi)	0.01 ... 16 бар (0.15 ... 232 psi)
Класс защиты корпуса
стандарт	IP67 to EN 60 529 / NEMA 4X (1 mH₂O на 30 минут)
опция	IP68 to EN 60 529 / NEMA 6 (10 mH₂O непрерывно)
Падение давления при 3 м / (10 ft/s)	Как прямая труба	Макс . 25 мбар	Как прямая труба
Свойства измеряеиой среды
Температура вещества	-5 ... +90 °C (-23 ... +194 °F)
Конструкция
Вес	см . габаритные чертежи
Материал
корпус и фланец	углеродистая сталь
измерительная трубка / измерительного устройства	AISI 304 (1.4301)	жесткий эластомер (эбонит)/углеродистая сталь)	AISI 304 (1.4301)
футеровка	жесткий эластомер (твердая резина)	жесткий эластомер (эбонит)	жесткий эластомер (эбонит)
электроды	AISI 316 Ti (1.4571)
стандартные электроды заземления	AISI 316 Ti (1.4571)
Сертификаты и допуски
Допуски для футеровки	WRc (в зависимости от NSF)
Разрешение PED	DGRL – 97/23 EC 1)

1) Для диаметров свыше 600 мм за отдельную плату имеется допуск DGRL. Базовый прибор имеет только допуск по LVD (по низкому напряжению) и ЭМС.

Влияние температур на рабочее давление для MAG 5100 W

Дав ение в бар
Диаметры 25 мм, 40 мм и >300
		Температура
Стандарт фланца	Конструкция фланца	-5 °C (23 °F)	10 °C (50 °F)	50 °C (122 °F)	90 °C (194 °F)
EN 1092-1	PN 10	10.0 (145)	10.0 (145)	9.7 (141)	9.4 (136)
	PN 16	16.0 (232)	16.0 (232)	15.5 (225)	15.1 (219)
	PN 40	40.0 (580)	40.0 (580)	38.7 (561)	37.7 (547)
ANSI B16.5	150 lb	19.7 (286)	19.7 (286)	19.3 (280)	18.0 (261)
AWWA C-207	Класс D	10.3 (150)	10.3 (150)	10.3 (150)	10.3 (150)
Диаметр 50 мм до 300 мм
EN 1092-1	PN 10	10.0 (145)	10.0 (145)	10.0 (145)	8.2 (119)
	PN 16	10.0 (145)	16.0 (232)	16.0 (232)	13.2 (191)
	PN 40	10.0 (145)	40.0 (580)	40.0 (580)	32.9 (477)
ANSI B16.5	150 lb	10.0 (145)	19.7 (286)	19.7 (286)	16.2 (235)
