Блоки подачи питания

• Информационные материалы

  Информационные материалы

  Для энергоснабжения линий шинопровода BD2 в зависимости от требований предлагаются различные варианты секций ввода питания .

  • Ввод кабеля с торца
  • Центральный кабельный ввод
  • Ввод кабеля с торца с коммутационным аппаратом
  • Ввод распределительного щита
  • Исполнение с вводом кабеля с 1, 2 или 3 сторон



  Пример: торцевая секция ввода питания с кабельной коробкой

  Особенности:

  • Ввод кабеля с торца.
  • Плата кабельных вводов (алюминий) для одножильного кабеля.
  • Подключение кабеля на болтах. Болты входят в объем поставки.
  • При подключении 5-проводникового кабеля установленную на заводе перемычку между PE и N можно удалить.
  • Секции ввода питания поставляются без стыковочного узла.
  • IP54 или IP55 степень защиты

  При вводе питания с двух концов шинопровода необходимо предусматривать дополнительный стыковочный узел.

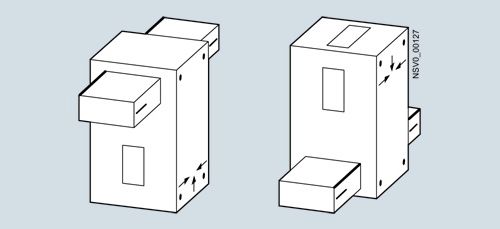

  Ввод питания с двух концов BD2.-...-EE

  Для распределения больших мощностей при малых поперечных сечениях шин иногда рекомендуется прибегать к центральному вводу питания. Он монтируется в середине участка между двумя секциями шинопровода. С помощью одного кабеля питание подается одновременно в левый и правый сектор шинопровода Таким образом, к примеру, имея центральный ввод на 1000 A , можно подавать 2000 A . При этом особое внимание должно быть уделено защите системы шин от перегрузки и короткого замыкания.
  Если защита от короткого замыкания предвключенным аппаратом не обеспечивается, и/или если перегрузка при данном типе и количестве потребителей отсутствует, необходимы дополнительные меры защиты.
  При этом возможны два варианта:

  • Использование центрального ввода питания с коробками секционирования справа и слева от ввода. Коробка секционирования оснащается устройством (предохранителем или автоматом) , которое обеспечивает защиту от короткого замыкания и перегрузки.
  • Использовать вводы с двух сторон, располагая их в середине участка шинопровода. Две входящих линии имеют свою отдельную защиту в распределительном устройстве.

  При использовании торцевых вводов питания дополнительно к центральному вводу для каждого торцевого ввода требуется дополнительный стыковочный узел.

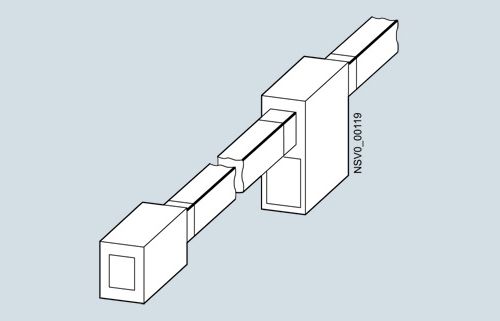

  Торцевой ввод BD2.-...-EE с центральным вводом BD2.-...-ME

  Торцевые вводы питания

  Ввод кабеля с торца; возможен боковой ввод кабеля при конструктивном исполнении с кабельной коробкой BD2.-...-EE-KR.



  Торцевые вводы питания BD2.-...-EE и BD2.-...-EE-KR

  Последовательность фаз можно изменять по месту поворотом пакета шин.





  Торцевой ввод питания с рубильником разъединителем



  Торцевой ввод питания с рубильником разъединителем



  Узел подключения к распределительным устройствам

  Для подключения BD2 к распределительному устройству.



  Узел подключения к распределительным устройствам BD2.-...-VE



  Центральные вводы питания

  Ввод кабеля возможен с 3 сторон. Последовательность фаз можно изменять по месту поворотом пакета шин.



  Секции центрального ввода питания BD2.-...-ME (PE слева и PE справа)





  Секции центрального ввода питания BD2.-...-ME (PE сзади и PE впереди)
