  Информационные материалы

  Секции изменения направления доступны в следующем исполнении:

  • угловые секции со стандартным или заказным углом
  • Z-образные секции
  • T-образные секции
  • крестообразные секции
  • гибкие секции до 800 A.
  • исполнение для вертикальной или горизонтальной установки



  Оснащение

  Гибкие медные проводники на гибких секциях изменения направления.
  Угловые секции с проектируемым углом доступны с фиксированным углом 90° или с изменяемым углом по 5 ° от 85° до 175°.
  Все угловые и Z-образные секции поставляются
  • со стандартной длиной плеча 0,36 м
  • с одной или двумя длинами плеча на выбор от 0,36 м до 1,25 м.
  Секции изменения направления поставляются с 1 стыковочным узлом.



  Степень защиты:  стандартно IP52.  С помощью дополнительных принадлежностей может быть увеличена до IP54 или IP55.

  Гибкая секция изменения направления



  BD2-...-R



  Угловые секции



  Слева: вертикальный угол, назад;
  BD2.-...-LH, BD2.-...-LH-X*, BD2.-...-LH-Y*, BD2.-...-LH-X*/Y*
  Справа: вертикальный угол, вперед;
  BD2.-...-LV, BD2.-...-LV-X*, BD2.-...-LV-Y*, BD2.-...-LV-X*/Y*





  Слева: горизонтальный угол, вправо;
  BD2.-...-LR, BD2.-...-LR-X*, BD2.-...-LR-Y*, BD2.-...-LR-X*/Y*
  Справа: горизонтальный угол, влево;
  BD2.-...-LL, BD2.-...-LL-X*, BD2.-...-LL-Y*, BD2.-...-LL-X*/Y*



  Z-образные секции



  Слева: вертикальные BD2.-...-ZH-Z*, BD2.-...-ZH-X*/Y*/Z* (назад)
  Справа: вертикальные BD2.-...-ZV-Z*, BD2.-...-ZV-X*/Y*/Z* (вперед)





  Слева: горизонтальные BD2.-...-ZR-Z*, BD2.-...-ZR-X*/Y*/Z* (вправо)
  Справа: горизонтальные BD2.-...-ZL-Z*, BD2.-...-ZL-X*/Y*/Z* (влево)



  T-образные секции



  Слева: вертикальные BD2.-...-TH (назад)
  Справа: вертикальные BD2.-...-TV (вперед)





  Слева: горизонтальные BD2.-...-TR (вправо)
  Справа: горизонтальные BD2.-...-TL (влево)

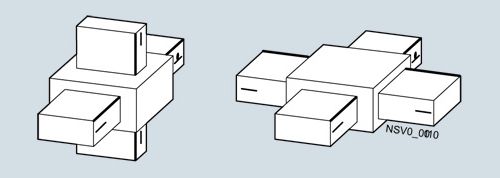

  Крестообразные



  Слева: вертикальная BD2.-...-KVH (вперед + назад)
  Справа: горизонтальная BD2.-...-KRL (вправо + влево)



  Угловые секции с проектируемым углом от 85° до 175°



  Слева: вертикальная, назад; BD2.-...-LH-G*, BD2.-...-LH-X*-G*,
  BD2.-...-LH-Y*-G*, BD2.-...-LH-X*/Y*-G*
  Справа: вертикальная, вперед; BD2.-...-LV-G*, BD2.-...-LV-X*-G*,
  BD2.-...-LV-Y*-G*, BD2.-...-LV-X*/Y*-G*





  Слева: горизонтальная, вправо; BD2.-...-LR-G*, BD2.-...-LR-X*-G*,
  BD2.-...-LR-Y*-G*, BD2.-...-LR-X*/Y*-G*
  Справа: горизонтальная, влево; BD2.-...-LL-G*, BD2.-...-LL-X*-G*,
  BD2.-...-LL-Y*-G*, BD2.-...-LL-X*/Y*-G*
