  Информационные материалы

  Для разных случаев применения предусмотрены
  соответствующие варианты ответвительных коробок.

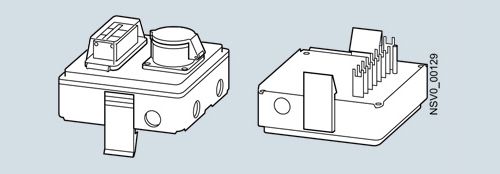

  Изолированные ответвительные коробки BD2-AK1 до 25 A с предохранителями, модульными автоматами и розетками

  Особенности:

  • корпус из изолирующего материала, цвет светло-серый, аналогичный RAL 7035
  • прозрачные крышки над аппаратами защиты
  • при монтаже и демонтаже ответвительных коробок обеспечивается коммутационная способность AC-22B до 400 В.
  • кодировки на корпусе предотвращают неправильную установку
  • съем энергии через пружинные посеребренные контакты
  • возможность ввода кабеля с 3 направлений
  • открыть крышку и подключить кабель можно только на снятой ответвительной коробке
  • встроенная разгрузка натяжения
  • в определенных случаях кабель крепится дополнительно





  BD2-AK1/CEE165A163

  Стальные ответвительные коробки BD2-AK2 до 63 A и BD2-AK3 до 125 A с разъединителем в крышке


  Особенности:
  • Стальной корпус горячей оцинковки ,крышка окрашенная, цвет светло-серый, RAL 7035.
  • Монтаж и демонтаж ответвительных коробок возможен только при открытой крышке коробки.
  • Встроенный в крышку разъединитель нагрузки, коммутационная способность при 63 A AC-22B до 400 В или при 125 A AC-21B, обесточивает установленные аппараты при открывании крышки.
  • Кодировки на корпусе предотвращают ошибочную установку.
  • Ввод кабеля возможен с 3 направлений, использовать резьбовые пластиковые сальниковые кабельные вводы с разгрузкой натяжения (в объем поставки не входят).
  • Съем энергии через посеребренные пружинные контакты .
  • При использовании PE-проводника в качестве PEN-проводника
  следует учитывать, что PE-контакт в ответвительных коробках BD2-AK3... имеет лишь половинное поперечное сечение и поэтому не может проводить полный номинальный ток.
  • В определенных случаях кабель крепится дополнительно.

  Аппаратный отсек:
  Для установки аппаратов (например, модульных автоматов) с учетом DIN 43871, на 8 TE. 1 TE ( делительный модуль) соответствует 18 мм. Прозрачные заслонки на крышках всех ответвительных ко робок дают доступ к органам управления встроенных аппаратов.



  BD2-AK2M2/A323

  Ответвительные коробки BD2-AK2 до 63 A с предохранителями, модульными автоматами и розетками
  Особенности:
  • Модульные автоматы с доступом для наружного обслуживания
  (аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм).



  BD2-AK2X/CEE325S33

   Ответвительные коробки BD2-AK3 до 125 A с предохранителями-разъединителями и цоколями для
  предохранителей
  Особенности:
  • В конструктивном исполнении с предохранителями-разъединителями нагрузки или силовым автоматом крышка коробки заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.
  • В конструктивном исполнении с цоколями для предохранителей встроенный в крышку разъединитель выступает не только как выключатель нагрузки, но и обесточивает цоколи предохранителей при открывании крышки.
  • Штифтовый зажим для кабеля




  BD2-AK3X/GSTZ00

  Ответвительные коробки BD2-AK2 до 63 A и BD2-AK3 до 125 A с оснащением по заказу
  Особенности:
  • Установка аппаратов по желанию заказчика с соблюдением требований к типовым комбинациям низковольтных коммутационных аппаратов (TSK). Проектирование, выдача предложения и поставка производятся через партнеров фирмы в регионах .
  • Крепление аппаратов на перфорированных платах, модульных или монтажных рейках согласно EN 60715..




  BD2-AK2...

  Стальные ответвительные коробки BD2-AK02 (AK03) без разъединителей в крышке
  Особенности:
  • Стальной корпус горячей оцинковки, крышка окрашенная, цвет светло-серый, RAL 7035.
  • Монтаж и демонтаж ответвительных коробок возможен при закрытой и открытой крышке.
  • При открытой крышке напряжение сохраняется на встроенных аппаратах (возможность проверки). При этом обеспечивается степень защиты IP20 (от доступа пальцем).
  • Ответвительные коробки не разрешается устанавливать и снимать под нагрузкой.
  • Кодировка на корпусе исключает ошибочную установку .
  • Ввод кабеля возможен с 3 направлений; использовать пластиковые сальниковые кабельные вводы с рагрузкой натяжения (в объем поставки не входят).
  • Съем энергии через посеребренные пружинные контакты .
  • При использовании PE-проводника в качестве PEN-проводника следует учитывать, что , PE-контакт в ответвительных коробках BD2-AK3... имеет лишь половинное поперечное сечение и поэтому не может проводить полный номинальный ток.
  • В определенных случаях кабель крепится дополнительно.
  Аппаратный отсек:
  Для установки аппаратов (например, модульных автоматов) согласно DIN 43871, на 8 TE. 1 TE соответствует 18 мм. Прозрачные заслонки на откидных крышках всех ответвительных коробок дают доступ к органам управления установленных аппаратов.

  Ответвительные коробки BD2-AK02 до 63 A с предохранителями, модульными автоматами
  Особенности:
  • Модульные автоматы с доступом для наружного обслуживания
  (аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм).




  BD2-AK02M2/A323

  Ответвительные коробки BD2-AK03 до 125 A с силовыми автоматами, предохранителями-разъединителями, цоколями для предохранителей, модульными автоматами и предохранителями-выключателями нагрузки
  Особенности:
  • В конструктивном исполнении с автоматическими предохранителями-выключателями или силовыми автоматами крышка заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.
  • Штифтовый зажим для подключения кабеля
  • Модульные автоматы с доступом для внешнего обслуживания
  (аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм)




  BD2-AK03X/L...

  Ответвительные коробки BD2-AK02 до 63 A и BD2-AK03 до 125 A с индивидуальным оснащением по заказу
  Особенности:
  • Установка аппаратов по желанию заказчика с соблюдением требований к типовым комбинациям низковольтных коммутационных аппаратов (TSK). Проектирование, выдача предложения и поставка производятся через партнеров фирмы в регионах .
  • Крепление аппаратов на перфорированных платах, модульных или монтажных рейках согласно EN 60715



  BD2-AK03...

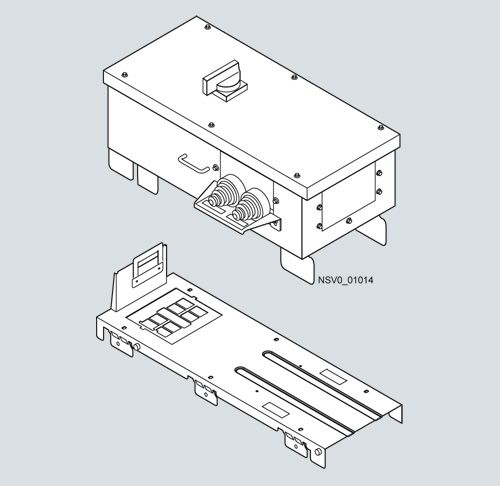

   Стальные ответвительные коробки BD2-AK04 до 250 A, BD2-AK05 до 400 A и BD2-AK06 до 630 A
  без разъединителя в крышке
  Ответвительные коробки BD2-AK04 до 250 A,BD2-AK05 до 400 A и AK06 до 630 A с силовыми автоматами, предохранителями-выключателями нагрузки и цоколями для предохранителей
  Особенности:
  • Ответвительные коробки > 250 A, тип BD2-AK05 и BD2-AK06, могут устанавливаться только на секции шинопровода от 500 A до 1250 A .
  • Стальной корпус горячей оцинковки, крышка окрашенная, цвет светло-серый, RAL 7035..
  • Монтаж и демонтаж ответвительных коробок возможен только с открытой крышкой.
  • Кодировка на корпусе исключает ошибочную установку.
  • Ввод кабеля возможен с 3 направлений; использовать пластиковые кабельные сальниковые вводы с рагрузкой натяжения (в объем поставки не входят).
  • При использовании PE-проводника в качестве PEN-проводника следует учитывать, что , PE контакт в ответвительных коробках BD2-AK04, BD2-AK05 и BD2-AK06 имеет только половинное поперечное сечение и поэтому не может проводить полный номинальный ток.
  • Соединительный кабель в определенных случаях требует дополнительного крепления.
  • В конструктивном исполнении с предохранителями-выключателями нагрузки или силовым выключателем крышка заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.
  • В конструктивном исполнении с цоколями предохранителей перед съемом крышки коробки необходимо снять нагрузку.
  • Возможно подключение одно- или многожильным кабелем.
  • Съем энергии через посеребренные пружинные контакты..




  BD2-AK05/LS...
