Прямые секции

• Информационные материалы

  Информационные материалы

  В качестве токопроводов служат никелированные и луженые алюминиевые, а также луженые медные шины.

  Небольшие собственные сопротивления обусловлены относительно незначительным нагревом шин благодаря большой площади излучения.
  Это означает незначительные потери в линии и низкое падение напряжения.

  .

  Оболочка

  Короб изготовлен из оцинкованного и окрашенного стального листа. Цвет: RAL 7035 (светло-серый).
  Степень защиты IP52 в базовой комплектации. С помощью дополнительных деталей она может быть повышена до IP54 или IP55 .

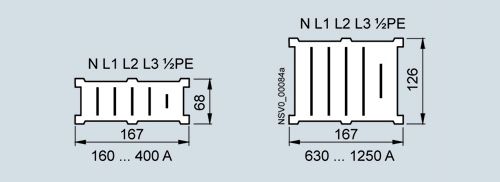

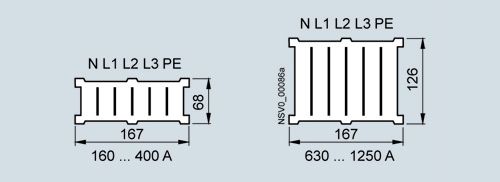

  Секции шинопровода  BD2A-2, BD2C-2



  BD2A-3, BD2C-3 шинопровод,
  BD2A-..., BD2C-... секции изменения направления ввода питания



  Точки ответвления

  Держатели шин и узлы ответвлений образуют единое целое.
  Опережающий или запаздывающий контакт PE на ответвительной коробке принудительно открывает или закрывает шторки окна ответвления.
  Узел ответвления вместе с ответвительной коробкой по запросу может оснащаться кодировкой на заводе и имеет устройства для пломбирования.
  Ответвительные коробки BD2-AK1, BD2-AK02(03), BD2-AK2(3) и BD2-AK04 могут устанавливаться на всех системах, ответвительные коробки BD2-AK05(06) - только на системах, начиная с 500 A.

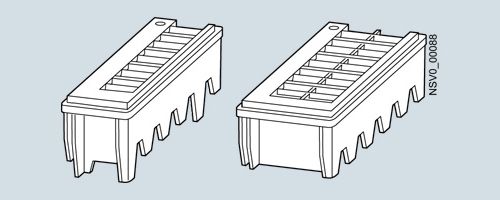

  Слева: узел ответвления для BD2.%160 до BD2.% 400
  Справа: узел ответвления для BD2.%500 до BD2.%1250



  Техника соединений

  Быстрое, надежное соединение секций шинопровода осуществляется с помощью стыковочного узла.

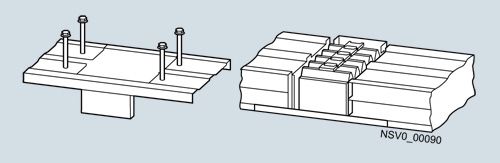

  Слева: крышка-прижим
  Справа: стыковочный узел

  Стыковочный узел

  Особенности:

  • Абсолютно надежное соединение всех 5 шин одновременно обеспечивается равномерным прижимным усилием . Быстрый монтаж до 400 A благодаря втычным зажимам, от 500 A до 1250 A - благодаря штифтовым зажимам.• Встроенный компенсатор расширения шин при нагреве.
  • Встроенный компенсатор расширения шин при нагреве.
  • Болты узла затягиваются обычным инструментом.
  • 2 типоразмера на всю систему.
  • Стыковочный узел входит в базовую комплектацию прямых секций шинопровода и секций изменения направления.



  Слева: BD2-400-SK для 160 до 400 A
  Справа: BD2-1250-EK для 500 до 1250 A

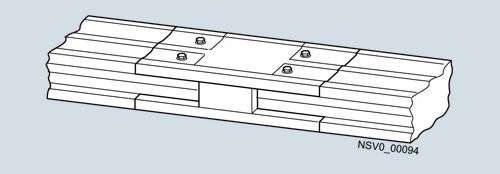

  Механическое соединение стыковочного узла с корпусом шинопровода осуществляется с помощью четырех болтов.

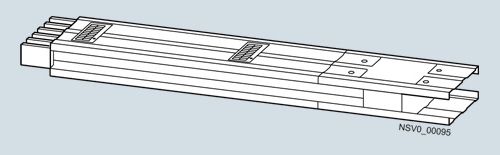

  Прямые секции шинопровода



  Оснащение

  Секции шинопровода выполняются по выбору:

  • без окон для ответвлений
  • с окнами для ответвлений по бокам с шагом 0,5 м, 0,25 м со взаимным смещением (BD2.-2, BD2.-3) и с шагом 1 м, 0,5 м со взаимным смещением (BD2.-1).

  В объем поставки входит один стыковочный узел.
  Может устанавливаться противопожарный барьер (см. "Противопожарная защита").

  Доступны следующие длины:

  • 3.25 м
  • 2.25 м
  • 1.25 м
  • длины на заказ

  Количество точек ответвлений

  Длина, м	Двусторонние ответвления
  1,25 ... 2,25	4 ... 8
  2,26 ... 3,25	8 ... 12





  При заказных длинах задействуются не все точки ответвлений и ответвительные коробки.



  Противопожарная защита

  При прокладке распределительного шинопровода через несгораемые стены или потолок необходимо предусматривать противопожарные барьеры. В соответствии со строительными правилами Siemens предлагает классы огнестойкости S90 и S120 .
  Стандартные длины, заказные длины и секции изменения направления поставляются согласно заказным данным с противопожарными барьерами (см. Выбор "Противопожарная защита").

  Оснащение при поставке с завода:

  • встроенный противопожарный барьер.
  • наружный противопожарный барьер, при необходимости.
  • документация (свидетельство о допуске, настенные таблички и сертификат соответствия)

  Строительный раствор на базальтовой вате или огнезащитная масса ZZ TS90 (см. Выбор "Противопожарная защита") для заделки швов между элементом шинопровода и строительной конструкцией предоставляется строителями.





  Противопожарный барьер для прямых секций шинопровода и секций изменения направления



  Для S90 BD2A-...	Для S120 BD2A-... or BD2C-...
  +BD2-S90-BX*-M*	+BD2-S120-BX*-M*
  +BD2-S90-BY*-M*	+BD2-S120-BY*-M*
  +BD2-S90-BZ*-M*	+BD2-S120-BZ*-M*
