Аксессуары

• Заказные данные
  (53)
• Информационные материалы

  Информационные материалы

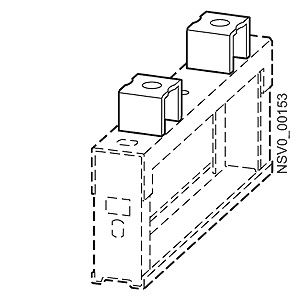

  Защитные кожухи

  Они обеспечивают только механическую защиту шинопровода при прохождении через стену или потолок. Защитные кожухи могут быть модифицированы.



  BD2-400-D и BD2-1250-D: Защитный кожух до 400 A или до 1250 A

  Концевые фланцы

  Концевые фланцы требуются для завершения линии шинопровода. Доступны два типоразмера.



  Слева: BD2-400-FE: Концевой фланец до 400 A

  Справа: BD2-1250-FE: Концевой фланец от 500 до 1250 A

  Аксессуары для IP54

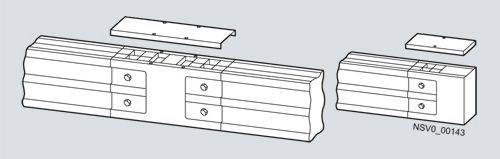

  Монтажное положение на ребро

  Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точках стыковки.



  Слева: BD2-HF: Фланец для точки стыковки между двумя прямыми секциями

  Справа: BD2-HFE: Фланец для точки стыковки между прямой секцией и концевым фланцем

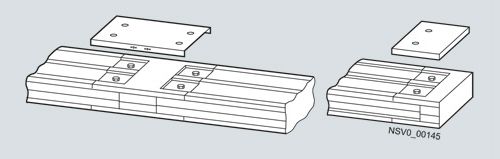

  Монтажное положение в плоскости

  Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точки стыковки и отводные точки подключения.



  Слева: BD2-FF: Фланец для точки стыковки между прямыми секциями

  Справа: BD2-FFE: Фланец для точки стыковки между прямой секцией и концевым фланцем



  BD2-FAS: Фланец для отводной точки подключения

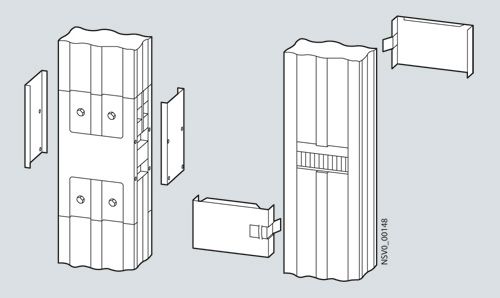

  Вертикальное монтажное положение

  Более высокая степень защиты достигается за счет установки дополнительных крышек на все точки стыковки и отводные точки подключения (спереди и сзади)



  Слева: BD2-...-VF: Фланец для точки стыковки между двумя прямыми секциями

  Справа: BD2-FAS:Фланец для отводной точки подключения

  Аксессуары для крепления

  Крепежный кронштейн

  Универсальный крепежный кронштейн может использоваться для для крепления на ребро и в плоскости для всех вариантов.



  BD2-400-BB и DB2-1250-BB: Крепежный кронштейн до  400 А или до 1250 A

  Дистанционный кронштейн

  Дистанционный кронштейн для компенсации допустимых отклонений между прямой секцией и стеной или потолком.  Дистанционный кронштейн скользит в BD2-...-BB  крепежном кронштейне и фиксируется в нем с помощью винтов. Для вертикальной установки линии  BD2,  он также может использоваться для промежуточной установки.



  BD2-BD: Дистанционный кронштейн

  Промежуточные втулки

  Промежуточные втулки компенсируют неровность стены и потолка между блоком подвода питания и прямой секцией. Промежуточные втулки защелкиваются на крепежный кронштейн.



  BD2-DSB: Промежуточная втулка

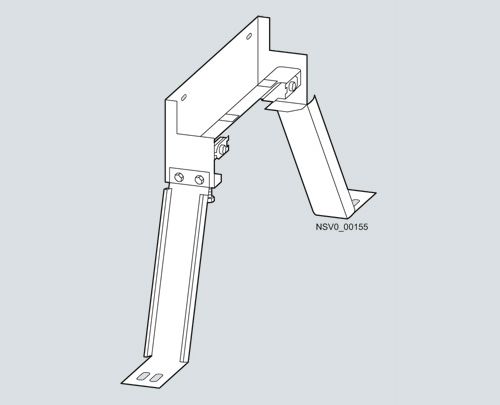

  Удерживающие элементы для вертикальных линий

  Они включают в себя элементы крепления на стену и аксессуары крепления к потолку.

  Удерживающие элементы регулируемые для компенсации неровностей стен.
  Максимально переносимая нагрузочная способность удерживающего элемента, смотри (Инженерные сведения).



  BD2-BWV: Элемент крепления на стену для прямой секции и концевого блока подачи питания

  При переходе от горизонтальной линии в вертикальную, крепеж к стене должен использоваться как  поддерживающий элемент.



  BD2-BDV: Элемент для крепления линии шинопровода к потолку



  BD2-BVF: Элемент для крепления линии шинопровода к стене на каждом клемном терминале
