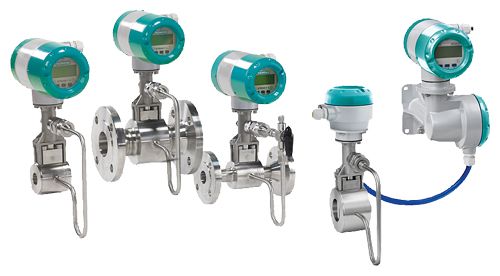

    SITRANS F X vortex flowmeters provide accurate volumetric and mass flow measurement of steam, gases and liquids as an all-in-one solution with integrated temperature and pressure compensation.

    Область применения

    SITRANS FX300 - это компактный расходомер с одиночным или двойным измерительным преобразователем, пригодный для измерения промышленного пара, газов, а также проводящих и непроводящих жидкостей. Например: пар (насыщенный пар, перегретый пар), промышленные газы (сжатый воздух, азот, сжиженные газы, дымовые газы), и проводящие и непроводящие жидкости (деминерализованная вода, питательная вода котла, растворители, теплопередающее масло).

    Основное применение  SITRANS FX300 находит в следующих отраслях:

    • Химическая
    • Нефтехимическая
    • Нефть и газ
    • Электростанции
      • Воздух
      • Обогрев
      • Поглощение тепла
      • Охлаждение
    • Пищевые продукты и напитки
      • Фармацевтическая
      • Рафинадные заводы
      • Молочные заводы
      • Пивоваренные заводы
      • Производство безалкогольных напитков
    • Перегонка
    • Водоснабжение и водоотведение



    Обзор системы

    Версия

    Одиночный измерительный преобразователь

    Двойной измерительный прибор

    Опции

    Вихревой объемный расходомер

    Вихревой массовый расходомер

    Вихревой массовый расходомер с отсечным клапаном

    Вихревой объемный расходомер

    Фланец









    Сэндвич













    Дизайн

    Прибор доступен в интегральном исполнении

    Функции

    Принцип работы

    Вихревые расходомеры SITRANS F X скорость потока, определяя частоту, с которой последовательные завихрения срываются с плохо обтекаемого тела, помещенного в поток. Этот принцип измерения известен как принцип вихревой дорожки фон Кармана: последовательные завихрения, образующиеся за объектом в потоке. Частота последовательных завихрений пропорциональна скорости потока. Прохождение завихрения вызывает легкий нажим на крыло, помещенное за плохо обтекаемым телом. Этот нажим регистрируется,  и учитывается как скачки давления двойным пьезо-кристаллом, помещенным внутри крыла.

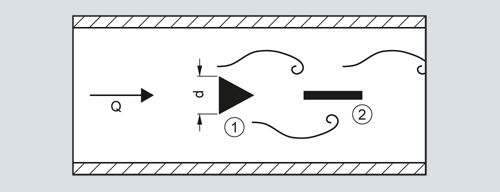

    1 = плохо обтекаемое тело , 2 = крыло

    Расходомер вычисляет скорость потока по следующей формуле :

    Q = A · V = A · d / St · f = 101,93 · f / K [м3/час]

    Где :

    Q = расход  [м3/час]

    f = частота срыва завихрений [Гц]

    K = калибровочная константа [импульс/фут3]

    d = диаметр плохо обтекаемого тела [м]

    St = число Струхаля

    A = площадь поперечного сечения  [м2]

    V = скорость потока  [м/с]

    Требования

    Для образования вихревых дорожек среда должна иметь хотя бы минимальную скорость :

    • для пара и газов скорость должна быть от  2 до 80 м/с
    • для жидкостей скорость должна быть от  0.4 до 10 м/с.
    Конструкция

    SITRANS FX300 выпускается в следующих конфигурациях:

    SITRANS FX360 одиночный измерительный преобразователь

    Одиночный преобразователь выпускается в фланцевой или сэндвич-версии как объемный расходомер (стандартно) и как массовый расходомер (опционально):

    • Вихревой объемный расходомер
      Измерение встроенным сенсором температуры для компенсации насыщенного пара - в стандартной комплектации.
    • Вихревой массовый расходомер
      Измерение встроенными сенсорами температуры и давления для компенсации газов, влажных газов, газовых смесей или пара(для измерения энергии).
      Опционально массовый расходомер SITRANS FX300 оснащается:
      • Отсечными клапанами
        Позволяют отсекать сенсор давления для проверки опрессовки или наличия утечек в трубопроводе, или для замены без остановки процесса. С помощью встроенного двухходового клапана сенсор может быть откалиброван и проверен позже.

    SITRANS FX360 Двойной измерительный преобразователь

    Это подлинная резервированная система с двумя независимыми сенсорами и двумя преобразователями, обеспечивающая удвоенную функциональную надежность и бесперебойность измерений. Этот вариант оптимально подходит для измерений в многопродуктовых трубопроводах, в которых различные продукты проходят по трубопроводу один за другим. В этом случае один преобразователь может быть запрограммирован для одного продукта, а второй преобразователь - для другого.

    Двойной преобразователь выпускается в следующей версии:

    • Вихревой объемный расходомер
      Измерение встроенным сенсором температуры для компенсации насыщенного - в стандартной комплектации

    Конфигурация

    Valid combinations of sensor/connections size with flange norm/nominal pressure are shown in the following table.

    Sensor size

    Connection size

    EN 1092-1, Form B1/B2, PN 10

    EN 1092-1, Form B1/B2, PN 16

    EN 1092-1, Form B1/B2, PN 25

    EN 1092-1, Form B1/B2, PN 40

    EN 1092-1, Form B1/B2, PN 63

    EN 1092-1, Form B1/B2, PN 100

    ANSI B16.5, class 150

    ANSI B16.5, class 300

    ANSI B16.5, class 600

    SITRANS FX Flanged - Single transmitter (7ME2600-...)

    DN15

    DN 15

    -

    -

    -

    x

    -

    x

    x

    x

    x



    DN 25

    -

    -

    -

    x

    -

    x

    x

    x

    x



    DN 40

    -

    -

    -

    x

    -

    x

    x

    x

    x

    DN 25

    DN 25

    -

    -

    -

    x

    -

    x

    x

    x

    x



    DN 40

    -

    -

    -

    x

    -

    x

    x

    x

    x



    DN 50

    -

    x

    -

    x

    x

    x

    x

    x

    x

    DN 40

    DN 40

    -

    -

    -

    x

    -

    x

    x

    x

    x



    DN 50

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 80

    -

    x

    -

    x

    x

    x

    x

    x

    x

    DN 50

    DN 50

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 80

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 100

    -

    x

    -

    x

    x

    x

    x

    x

    x

    DN 80

    DN 80

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 100

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 150

    -

    x

    -

    x

    x

    x

    x

    x

    x

    DN 100

    DN 100

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 150

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 200

    x

    x

    x

    x

    -

    -

    x

    x

    -

    DN 150

    DN 150

    -

    x

    -

    x

    x

    x

    x

    x

    x



    DN 200

    x

    x

    x

    x

    -

    -

    x

    x

    -



    DN 250

    x

    x

    x

    x

    -

    -

    x

    x

    -

    DN 200

    DN 200

    x

    x

    x

    x

    -

    -

    x

    x

    -



    DN 250

    x

    x

    x

    x

    -

    -

    x

    x

    -



    DN 300

    x

    x

    x

    x

    -

    -

    x

    x

    -

    DN 250

    DN 250

    x

    x

    x

    x

    -

    -

    x

    x

    -



    DN 300

    x

    x

    x

    x

    -

    -

    x

    x

    -

    DN 300

    DN 300

    x

    x

    x

    x

    -

    -

    x

    x

    -



    x available

    - not available

    Чертеж

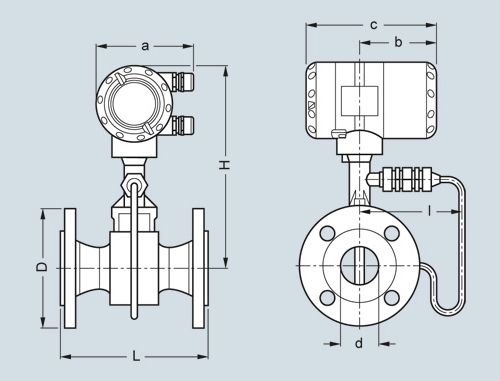

    Фланцевая версия, вид спереди, a = 133 мм (5.24 дюймов)

    Фланцевая версия, вид сбоку, b = 105 мм (4.13 дюймов), c = 179 мм (7.05 дюймов)

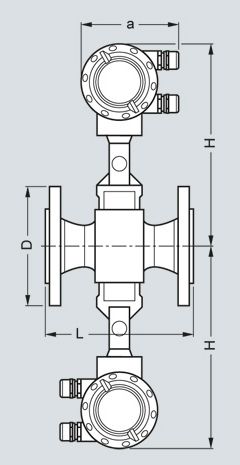

    Фланцевая версия,двойной преобразователь, указанный вес + 2.80 кг (6.17 lb)

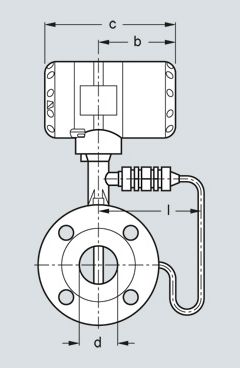

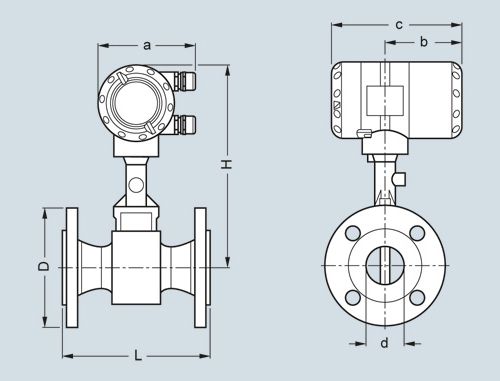

    Фланцевая версия, вид спереди, a = 133 мм (5.24 дюймов)

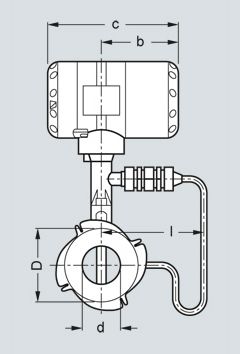

    Фланцевая версия, вид сбоку, b = 105 мм (4.13 inches), c = 179 мм (7.05 дюймов)



    Фланцевая версия EN1092-1

    Размер

    Номинальное давление

    Размеры [мм]

    Вес [кг]

    DN

    PN

    d

    D

    L

    H

    l

    Массовый расходомер(с датчиком давления)

    Объемный расходомер(без датчика давления)

    15

    40

    17.3 (0.68)

    95 (3.74)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    6.1 (13.45)

    5.5 (12.13)

    15

    100

    17.3 (0.68)

    105 (4.13)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    7.1 (15.65)

    6.5 (14.33)

    25

    40

    28.5 (1.12)

    115 (4.53)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    7.9 (17.42)

    7.3 (16.09)

    25

    100

    28.5 (1.12)

    140 (5.51)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    9.9 (21.83)

    9.3 (20.50)

    40

    40

    43.1 (1.70)

    150 (5.91)

    200 (7.87)

    270 (10.63)

    144 (5.67)

    10.8 (23.81)

    10.2 (22.49)

    40

    100

    42.5 (1.67)

    170 (6.69)

    200 (7.87)

    270 (10.63)

    144 (5.67)

    14.8 (32.63)

    14.2 (31.31)

    50

    16

    54.5 (2.15)

    165 (6.50)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    12.7 (28.00)

    12.1 (26.68)

    50

    40

    54.5 (2.15)

    165 (6.50)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    12.9 (28.44)

    12.3 (27.12)

    50

    63

    54.5 (2.15)

    180 (7.09)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    16.9 (37.26)

    16.3 (35.94)

    50

    100

    53.9 (2.12)

    195 (7.68)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    18.4 (40.57)

    17.8 (39.24)

    80

    16

    82.5 (3.25)

    200 (7.87)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    17.4 (38.36)

    16.8 (37.04)

    80

    40

    82.5 (3.25)

    200 (7.87)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    19.4 (42.77)

    18.8 (41.45)

    80

    63

    81.7 (3.22)

    215 (8.46)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    23.4 (51.59)

    22.8 (50.27)

    80

    100

    80.9 (3.19)

    230 (9.06)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    27.4 (60.41)

    26.8 (59.08)

    100

    16

    107.1 (4.22)

    220 (8.66)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    22 (48.50)

    21.4 (47.18)

    100

    40

    107.1 (4.22)

    235 (9.25)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    25 (55.12)

    24.4 (53.79)

    100

    63

    106.3 (4.19)

    250 (9.84)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    30 (66.14)

    29.4 (64.82)

    100

    100

    104.3 (4.11)

    265 (10.43)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    36 (79.37)

    35.4 (78.04)

    150

    16

    159.3 (6.27)

    285 (11.22)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    35.8 (78.93)

    35.2 (77.60)

    150

    40

    159.3 (6.27)

    300 (11.81)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    41.8 (92.15)

    41.2 (90.83)

    150

    63

    157.1 (6.19)

    345 (13.58)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    59.8 (131.84)

    59.2 (130.51)

    150

    100

    154.1 (6.07)

    355 (13.98)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    67.8 (149.47)

    67.2 (148.15)

    200

    10

    206.5 (8.13)

    340 (13.39)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    38.4 (84.66)

    37.8 (83.33)

    200

    16

    206.5 (8.13)

    340 (13.39)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    38.4 (84.66)

    37.8 (83.33)

    200

    25

    206.5 (8.13)

    360 (14.17)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    47.4 (104.50)

    46.8 (103.18)

    200

    40

    206.5 (8.13)

    375 (14.76)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    55.4 (122.14)

    54.8 (120.81)

    250

    10

    260.4 (10.25)

    395 (15.55)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    58.0 (127.87)

    57.4 (126.55)

    250

    16

    260.4 (10.25)

    405 (15.94)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    59.0 (130.07)

    58.4 (128.75)

    250

    25

    258.8 (10.19)

    425 (16.73)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    75.0 (165.35)

    74.4 (164.02)

    250

    40

    258.8 (10.19)

    450 (17.72)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    93.0 (205.03)

    92.4 (203.71)

    300

    10

    309.7 (12.19)

    445 (17.52)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    76.3 (168.21)

    75.7 (166.89)

    300

    16

    309.7 (12.19)

    460 (18.11)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    82.8 (182.54)

    82.2 (181.22)

    300

    25

    307.9 (12.12)

    485 (19.09)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    99.3 (218.92)

    98.7 (217.60)

    300

    40

    307.9 (12.12)

    515 (20.28)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    128.1 (282.41)

    127.5 (281.09)





    Фланцевая версия ASME B16.5

    Размер

    Номинальное давление

    Размеры [мм]

    Вес [кг]

    DN

    class

    d

    D

    L

    H

    l

    Массовый расходомер(с датчиком давления)

    Объемный расходомер(без датчика давления)

    ½

    150

    15.8 (0.62)

    90 (3.54)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    5.1 (11.24)

    4.5 (9.92)

    ½

    300

    15.8 (0.62)

    95 (3.74)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    5.5 (12.13)

    4.9 (10.80)

    ½

    600

    13.9 (0.55)

    95 (3.74)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    5.7 (12.57)

    5.1 (11.24)

    1

    150

    26.6 (1.05)

    110 (4.33)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    6.8 (14.99)

    6.2 (13.67)

    1

    300

    26.6 (1.05)

    125 (4.92)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    7.8 (17.20)

    7.2 (15.87)

    1

    600

    24.3 (0.96)

    125 (4.92)

    200 (7.87)

    265 (10.43)

    144 (5.67)

    8.1 (17.86)

    7.5 (16.53)

    1½

    150

    40.9 (1.61)

    125 (4.92)

    200 (7.87)

    270 (10.63)

    144 (5.67)

    8.9 (19.62)

    8.3 (18.30)

    1½

    300

    40.9 (1.61)

    155 (6.10)

    200 (7.87)

    270 (10.63)

    144 (5.67)

    11 (24.25)

    10.4 (22.93)

    1½

    600

    38.1 (1.50)

    155 (6.10)

    200 (7.87)

    270 (10.63)

    144 (5.67)

    12 (26.46)

    11.4 (25.13)

    2

    150

    52.6 (2.07)

    150 (5.91)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    11.6 (25.57)

    11 (24.25)

    2

    300

    52.6 (2.07)

    165 (6.50)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    13 (28.66)

    12.4 (27.34)

    2

    600

    49.3 (1.94)

    165 (6.50)

    200 (7.87)

    275 (10.83)

    144 (5.67)

    14.5 (31.97)

    13.9 (30.64)

    3

    150

    78 (3.07)

    190 (7.48)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    20.4 (44.97)

    19.8 (43.65)

    3

    300

    78 (3.07)

    210 (8.27)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    23.4 (51.59)

    22.8 (50.27)

    3

    600

    73.7 (2.90)

    210 (8.27)

    200 (7.87)

    290 (11.42)

    154 (6.06)

    24.4 (53.79)

    23.8 (52.47)

    4

    150

    102.4 (4.03)

    230 (9.06)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    24 (52.91)

    23.4 (51.59)

    4

    300

    102.4 (4.03)

    255 (10.04)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    32 (70.55)

    31.4 (69.23)

    4

    600

    97.2 (3.83)

    275 (10.83)

    250 (9.84)

    310 (12.20)

    164 (6.46)

    41 (90.39)

    40.4 (89.07)

    6

    150

    154.2 (6.07)

    280 (11.02)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    36.8 (81.13)

    36.2 (79.81)

    6

    300

    154.2 (6.07)

    320 (12.60)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    51.8 (114.20)

    51.2 (112.88)

    6

    600

    146.3 (5.76)

    355 (13.98)

    300 (11.81)

    325 (12.80)

    174 (6.85)

    76.8 (169.31)

    46.2 (101.85)

    8

    150

    202.7 (7.98)

    345 (13.58)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    50.6 (111.55)

    50.0 (110.23)

    8

    300

    202.7 (7.98)

    380 (14.96)

    300 (11.81)

    350 (13.78)

    194 (7.64)

    75.4 (166.23)

    74.8 (164.91)

    10

    150

    254.5 (10.02)

    405 (15.94)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    75.0 (165.35)

    74.4 (164.02)

    10

    300

    254.5 (10.02)

    455 (17.91)

    380 (14.96)

    370 (14.57)

    224 (8.82)

    107.0 (235.89)

    106.4 (234.57)

    12

    150

    304.8 (12.00)

    485 (19.09)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    106.9 (235.67)

    106.3 (234.35)

    12

    300

    304.8 (12.00)

    520 (20.47)

    450 (17.72)

    395 (15.55)

    244 (9.61)

    151.9 (334.88)

    151.3 (333.56)







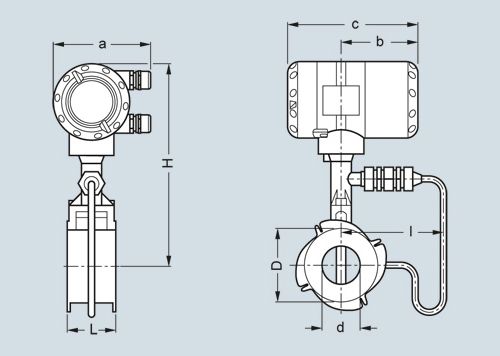

    Сэндвич-версия,вид спереди, a = 133 мм (5.24 дюймов)



    Сэндвич-версия, вид сбоку, b = 105 мм (4,13 дюймов), c = 179 мм (7,05 дюймов)



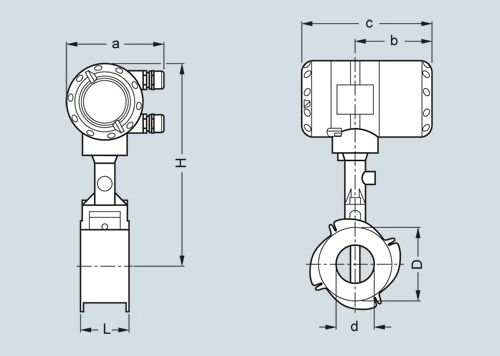

    Сэндвич-версия,вид спереди, a = 133 мм (5.24 дюймов)



    Сэндвич-версия, вид сбоку, b= 105 мм (4.13 inches), c = 179 мм (7.05 дюймов)



    Сэндвич-версия EN

    Размер

    Номинальное давление

    Размеры [мм]

    Вес [кг]

    DN

    PN

    d

    D

    L

    H

    l

    Массовый расходомер(с датчиком давления)



    Объемный расходомер(без датчика давления)



    15

    100

    16 (0.63)

    45 (1.77)

    65 (2.56)

    265 (10.43)

    144 (5.67)

    4.1 (9.04)

    3.5 (7.72)

    25

    100

    24 (0.94)

    65 (2.56)

    65 (2.56)

    265 (10.43)

    144 (5.67)

    4.9 (10.80)

    4.3 (9.48)

    40

    100

    38 (1.50)

    82 (3.23)

    65 (2.56)

    270 (10.63)

    144 (5.67)

    5.5 (12.13)

    4.9 (10.80)

    50

    100

    50 (1.97)

    102 (4.02)

    65 (2.56)

    275 (10.83)

    144 (5.67)

    6.6 (14.55)

    6 (13.23)

    80

    100

    74 (2.91)

    135 (5.31)

    65 (2.56)

    290 (11.42)

    155 (6.10)

    8.8 (19.40)

    8.2 (18.08)

    100

    100

    97 (3.82)

    158 (6.22)

    65 (2.56)

    310 (12.20)

    164 (6.46)

    10.1 (22.27)

    9.5 (20.94)





    Сэндвич-версия ASME

    Размер

    Номинальное давление

    Размеры [мм]

    Вес [кг]

    D

    class

    d

    D

    L

    H

    l

    Массовый расходомер(с датчиком давления)

    Объемный расходомер(без датчика давления)

    ½"

    150, 300

    0.63

    1.77

    2.56

    10.43

    5.67

    9.04

    7.72

    ½"

    600

    0.55

    1.77

    2.56

    10.43

    5.67

    9.04

    7.72

    1"

    150, 300, 600

    0.94

    2.56

    2.56

    10.43

    5.67

    10.08

    9.48

    1½"

    150, 300, 600

    1.5

    3.23

    2.56

    10.43

    5.67

    12.13

    10.8

    2"

    150, 300, 600

    1.97

    4.02

    2.56

    10.43

    5.67

    14.55

    13.23

    3"

    150, 300, 600

    2.91

    5.31

    2.56

    10.43

    6.1

    19.4

    18.08

    4"

    150, 300, 600

    3.82

    6.22

    2.56

    10.43

    6.46

    22.27

    20.94





    Таблицы расхода

    Пределы диапазона измерения

    Размер

    Qмин

    Qмакс

    Qмин

    Qмакс

    DN по EN 1092-1

    DN по ASME B16.5

    EN 1092-1 [м3/час]

    EN 1092-1 [м3/час]

    ASME B16.5 [м3/час]

    ASME B16.5 [м3/час]

    Вода

    15

    ½"

    0.45

    5.07

    0.44

    4.94

    25

    1"

    0.81

    11.40

    0.81

    11.40

    40

    1½"

    2.04

    28.58

    2.04

    28.58

    50

    2"

    3.53

    49.48

    3.53

    49.48

    80

    3"

    7.74

    108.37

    7.74

    108.37

    100

    4"

    13.30

    186.22

    13.30

    186.21

    150

    6"

    30.13

    421.86

    30.13

    421.86

    200

    8"

    52.66

    737.18

    52.66

    737.18

    250

    10"

    81.43

    1 140.02

    81.43

    1 140.02

    300

    12"

    114.83

    1 607.61

    114.83

    1 607.61

    Значения для воды при 20 °C

    Воздух

    15

    ½"

    6.72

    57.91

    6.72

    56.46

    25

    1"

    10.20

    130.29

    10.20

    130.29

    40

    1½"

    25.35

    326.63

    25.35

    326.63

    50

    2"

    43.89

    565.49

    43.89

    565.49

    80

    3"

    96.14

    1 238.64

    96.14

    1 238.60

    100

    4"

    165.14

    2 128.27

    165.19

    2 128.27

    150

    6"

    374.23

    4 821.60

    374.23

    4 821.60

    200

    8"

    653.95

    8 425.53

    633.95

    8 425.50

    250

    10"

    977.16

    13 028.81

    977.16

    13 028.14

    300

    12"

    1 377.95

    18 372.66

    1 377.95

    18 372.66

    Значения для воздуха при 20 °C  и 1.013 бар abs





    Пределы скорости потока

    Продукт

    Номинальные диаметры

    Минимальная скорость потока

    Максимальная скорость потока



    по EN

    по ASME

    [м/с]

    [м/с]

    Жидкости

    DN 15 … DN 300

    DN ½"…DN 12"

    0.5 x (998/ρ)0.51)

    7 x (998/ρ)0.471)

    Газ, пар

    DN 15 … DN 300

    DN ½"…DN 12"

    6 x (1.29/ρ)0.52)

    7 x (998/ρ)0.473)

    ρ = рабочая плотность [кг/м3]



    1) Минимальная скорость потока 0.4 м/с, максимальная скорость 10 м/с

    2) Минимальная скорость потока 2 м/с, максимальная скорость 80 м/с

    3) Минимальная скорость потока 2 м/с, максимальная скорость потока 80 м/с; DN 15: 45° м/с и DN°25: 70°м/с



    Диапазон измерения насыщенного пара: 1 до 7 бар

    Изб. давление [бар]

    1

    3.5

    5.2

    7

    Плотность [кг/м3]

    1.13498

    2.4258

    3.27653

    4.16732

    Температура [°C]

    120.6

    148.2

    160.4

    170.6

    Расход [кг/час]

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    DN по EN 1092-1

    DN по ASME B16.5

















    15

    ½"

    5.25

    65.72

    7.68

    140.47

    8.93

    189.73

    10.06

    241.31

    25

    1"

    11.82

    147.87

    17.28

    316.05

    20.09

    426.89

    22.66

    542.95

    40

    1½"

    29.64

    370.71

    43.33

    792.33

    50.63

    1 070.2

    56.8

    1 361.2

    50

    2"

    51.31

    641.82

    75.02

    1 371.8

    87.19

    1 852.8

    98.33

    2 356.6

    80

    3"

    112.41

    1 405.8

    164.33

    3 004.7

    191

    4 058.4

    215.39

    5 161.8

    100

    4"

    193.14

    2 415.5

    282.36

    5 162.7

    328.16

    6 973.3

    370.09

    8 869.2

    150

    6"

    437.56

    5 472.4

    639.69

    11 696

    743.45

    15 798

    838.44

    20 093

    200

    8"

    764.62

    9 562.8

    1 117.8

    20 439

    1 299.2

    27 606

    1 465.1

    35 112

    250

    10"

    1 177.07

    14 655.07

    1 716.4

    31 161.66

    1 993.6

    42 039.68

    2 247.44

    53 426.86

    300

    12"

    1 659.85

    20 665.94

    2 420.39

    43 942.81

    2 811.29

    58 282.52

    3 169.24

    75 340.22





    Диапазон измерения для насыщенного пара: 10,5 бар до 20 бар

    Изб. давление [бар]

    10.5

    14

    17.5

    20

    Плотность [кг/м3]

    5.88803

    7.60297

    9.31702

    10.5442

    Температура [°C]

    186.2

    198.5

    208.5

    215

    Расход [кг/час]

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    DN по EN 1092-1

    DN по ASME B16.5

















    15

    ½"

    12.78

    332.97

    16.51

    381.28

    20.23

    424.66

    22.89

    453.44

    25

    1"

    26.93

    749.18

    30.6

    857.88

    33.87

    955.48

    36.04

    1 020.2

    40

    1½"

    67.51

    1 878.2

    76.72

    2 150.7

    84.93

    2 395.3

    90.35

    2 557.7

    50

    2"

    116.89

    3 251.7

    132.82

    3 723.4

    147.03

    4 147

    156.42

    4 428.1

    80

    3"

    256.03

    7 122.4

    290.93

    8 155.8

    322.06

    9 083.7

    342.62

    9 699.3

    100

    4"

    439.91

    12 238

    499.9

    14 013

    553.38

    15 608

    588.69

    16 666

    150

    6"

    996.62

    27 725

    1 132.5

    31 747

    1 253.7

    35 359

    1 333.7

    37 756

    200

    8"

    1 741.6

    48 449

    1 979

    55 478

    2 190.7

    61 789

    2 330.6

    65 977

    250

    10"

    2 670.28

    66 065.16

    3 033.45

    75 626.77

    3 357.4

    84 214.04

    3 571

    89 910.45

    300

    12"

    3 765.52

    93 162.2

    4 277.65

    106 645.56

    4 737.45

    118 754

    5 036.01

    126 787.78





    Диапазон измерения для насыщенного пара: 15 - 100 psig

    Изб. давление [psig]

    15

    50

    75

    100

    Плотность [lbs/ft3]

    0.0719

    0.1497

    0.2036

    0.2569

    Температура [°C]

    249.98

    297.86

    320.36

    338.184

    Расход [lbs/h]

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    DN по EN 1092-1

    DN по ASME B16.5

















    15

    ½"

    11.6

    147.08

    16.83

    306

    19.62

    416.04

    22.04

    524.86

    25

    1"

    26.25

    330.92

    37.86

    688.48

    44.15

    936.09

    49.59

    1 180.9

    40

    1½"

    65.81

    829.61

    94.92

    1 726

    110.68

    2 346.7

    124.32

    2 960.5

    50

    2"

    113.94

    1 436.3

    164.34

    2 988

    191.63

    4 062.9

    215.23

    5 125.6

    80

    3"

    249.57

    3 146.1

    360

    6 545.3

    419.74

    8 899.4

    471.45

    11 227

    100

    4"

    428.81

    5 405.7

    618.51

    11 246

    721.21

    15 291

    810.06

    19 291

    150

    6"

    971.47

    12 246

    1 401.2

    25 478

    1 633.9

    34 642

    1 835.2

    43 703

    200

    8"

    1 697.6

    21 400

    2 448.6

    44 523

    2 855.2

    60 536

    3 206.9

    76 369

    250

    10"

    2 562.72

    32 308.86

    3 777.85

    68 699.63

    4 371.7

    92 681.52

    4 946.03

    117 785.23

    300

    12"

    3 613.84

    45 560.54

    5 327.61

    96 877.61

    6 164.78

    130 695.42

    6 974.68

    166 096.57





    Диапазон измерения для насыщенного пара: 150 - 300 psig

    Плотность [psig]

    150

    200

    250

    300

    Плотность [lbs/ft3]

    0.3627

    0.4681

    0.5735

    0.6792

    Температура [°F]

    366.08

    388.04

    406.22

    422.06

    Расход [lbs/h]

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    мин.

    макс.

    DN по EN 1092-1

    DN по ASME B16.5

















    15

    ½"

    27.79

    728.25

    35.86

    833.73

    43.94

    928.44

    52.04

    1 015.5

    25

    1"

    58.93

    1 638.6

    66.94

    1 875.9

    74.1

    2 089

    80.63

    2 284.9

    40

    1½"

    147.72

    4 107.2

    167.83

    4 702.8

    185.76

    5 237

    202.15

    5 728

    50

    2"

    255.75

    7 111.9

    290.56

    8 141.9

    321.6

    9 066.8

    350

    9 917

    80

    3"

    560.19

    15 578

    636.44

    17 834

    704.43

    19 860

    766.6

    21 722

    100

    4"

    962.54

    26 766

    1 093.5

    30 643

    1 210.4

    34 124

    1 317.2

    37 324

    150

    6"

    2 180.6

    60 639

    2 477.4

    69 421

    2 742.1

    77 307

    2 984

    84 556

    200

    8"

    3 810.6

    105 960

    4 329.2

    121 310

    4 791.7

    135 090

    5 214.5

    147 760

    250

    10"

    5 876.29

    145 648.57

    6 674.55

    166 728.29

    7 386.91

    185 659.96

    7 680.16

    198 218.37

    300

    12"

    8 286.49

    205 387.25

    9 412.15

    235 112.94

    10 416.7

    261 809.55

    10 830.22

    279 518.87





    Особенности

    • Все устройства поддерживают по 2-х проводной технологии и поддерживают HART-коммуникацию
    • Температурная компенсация для насыщенного пара как стандартная функция
    • Встроенная компенсация по температуре и давлению позволяет напрямую выполнять компенсацию для плотности.
    • Показания давления, температуры и расхода  в одной точке.
    • Не требуется дополнительный монтаж.
    • Прямое измерение энергии
    • Оптимальная надежность процесса благодаря интеллектуальной обработке сигнала  Intelligent Signal Processing (ISP) - стабильные показания, без помех
    • Полностью сварная конструкция из нержавеющей стали с высокой устойчивостью к коррозии, давлению и температуре
    • Сенсор не требует профилактического обслуживания
    • Готов к использованию благодаря функции plug & play. Не требуется дополнительных кабельных работ.
    • Минимальное падение давления

    Схема подключения

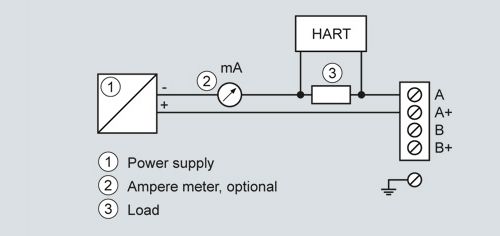

    Подключение HART коммуникатора

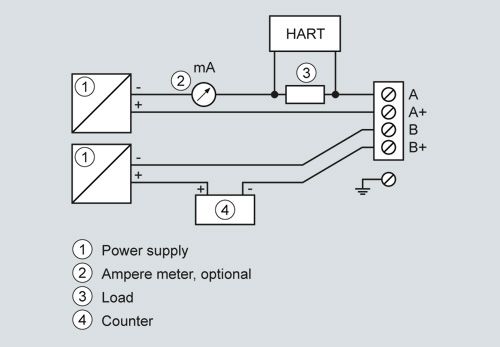

    Подключение импульсного выхода

    Технические данные



    Технические параметры



    Вход



    Диапазон измерения

    См.  “Габаритные чертежи”

    Давление среды

    Макс. 100 бар
    (более высокие давления\ по запросу)

    Выход



    Токовый выход



    • Диапазон измерения

    4 … 20 мА

    • Выход за диапазон

    20.8 мA ± 1 % (105 % ± 1 %)

    • Нагрузка

    мин. 100 Ω;
    макс. Rges = (UB - 14 V) / 22 мA

    • Сигнал ошибки

    NAMUR NE 43

    • Макс. значение выхода

    22 мA (112.5 %)

    • Многоточечный режим

    4 мA

    Цифровой выход



    • Коммуникация

    HART

    • Физический уровень

    FSK

    • Категория устройства

    Измерительный преобразователь

    Импульсный выход



    • Частота импульсов

    макс. 0.5 Гц

    Питание



    • Стандартная версия

    24 V DC как  NAMUR или разомкнутая < 1 мA, макс. 36 V, замкнутая 100 мA, U < 2 V

    • Ex версия

    24 V DC как  NAMUR или разомкнутая  < 1 мA, макс. 30 V, замкнутая 100 мA, U < 2 V

    Точность



    Стандартная версия



    • Для жидкостей

    ± 0.75 %

    • Re ≥ 20 000



    • Для пара и газов

    ± 1 %

    • Re ≥ 20 000



    • Для пара, газа и жидкостей

    ± 2 %

    • 10 000 < Re < 20 000



    Версия с компенсацией температуры и давления



    • Для жидкостей



    • 10 000 < Re < 20 000

    ± 2 %

    • Re ≥ 20 000

    ± 0.75 %

    • Для пара и газов



    • 10 000 < Re < 20 000

    ± 2.5 %

    • Re ≥ 20 000

    ± 1.5 %

    Условия монтажа



    • Длина входного участка

    ≥ 20 x DN

    • Длина выходного участка

    ≥ 5 x DN

    Рабочие условия



    Окружающая температура



    • Стандартная версия

    -40 … +85 °C (-40 … +185 °F)

    • Ex версия

    -20 … +65 °C (-4 … +149 °F)

    Температура хранения

    -50 … +85 °C (-58 … +185 °F)

    Температура вещества

    -40 … +240 °C (-40 … +464 °F)

    Плотность

    Учитывается при оценке

    Вязкость

    < 10 cP

    Число Рейнольдса

    10 000 … 2 300 000

    Предельное давление среды

    макс. 100 бар

    (более высокое давление по запросу)

    Конструкция



    Материал



    • Сенсор

    1.4404/316L



    Hastelloy C22 (по запросу)

    • Корпус

    Алюминий



    Алюминий, стойкий к морской воде

    • Уплотнение сенсора

    1.4435/316L/FPM



    Hastelloy C22/FFKM (по запросу)

    Подключение к процессу

    Фланцы EN или ASME

    • Фланцевая версия

    DN 15 … 300 (½ … 12")

    • Сэндвич- версия

    DN 15 … 100 (½ … 4")

    Степень защиты

    IP66/IP67 (NEMA 6)

    Размеры и вес

    См. “Габаритные чертежи”

    Элементы индикации и управления



    Локальный дисплей

    2 строки, 10 символов  в строке

    Языки

    Немецкий, английский, французский

    Питание



    • Стандартная версия

    14 … 36 V DC

    • Ex версия

    14 … 30 V DC

    Сертификаты и допуски



    Взрывозащита



    • ATEX

    II 2G EEx d ia [ia] IIC T6

    • FM

    FM Class I, Div 1
