1FK7 с SINAMICS S120 Servo Control

Заказные данные
(70)

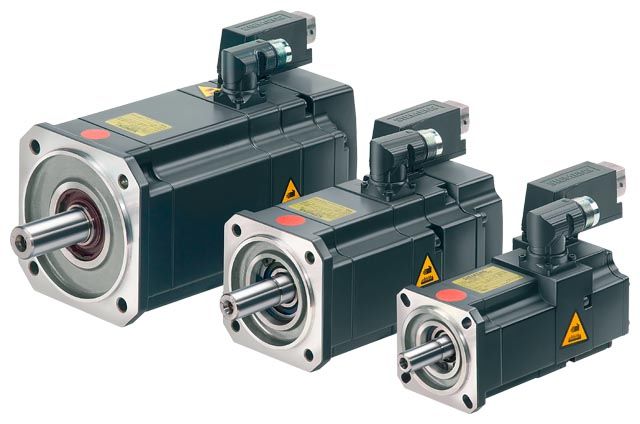

Новые трехфазные серводвигатели 1FK7 это очень компактные синхронные двигатели постоянного возбуждения. Они являются продолжением серии электродвигателей 1FK6.

Благодаря доступным опциям, редукторам и датчикам, а также расширенному спектру продуктов, двигатели 1FK7 могут быть оптимально согласованы с любым использованием. Таким образом, они отвечают постоянно растущим требованиям новых поколений станков.

В комбинации с линейной приводов SIMODRIVE 611 двигатели 1FK7 образуют высокопроизводительную систему с большой функциональностью. Интегрированные системы датчиков для управления числом оборотов и положением могут выбираться в зависимости от использования: Со встроенным синус(но)-косинусным преобразователем двигатель 1FK7 работает на SIMODRIVE 611 analog/universal, со встроенным инкрементальным или абсолютным датчиком - на SIMODRIVE 611 digital/universal.

Двигатели рассчитаны преимущество для работы без принудительной вентиляции и отводят возникающие потери тепла через поверхность. Двигатели 1FK7 обладают высокой перегрузочной способностью.

Область применения

Станки
Роботы и манипуляторы
Обработка дерева, стекла, керамики и камня
Упаковочные и текстильные машины, обработка пластика
Вспомогательные оси

Характеристика

Характеристик момента и скорости синхронного электродвигателя работающего
от преобразователя с ослаблением поля (пример характеристики)

Чертеж

ENG_121041.PDF

Особенности

Двигатели 1FK7 Compact предлагают:

компактный монтаж, благодаря очень высокой удельной мощности универсальное использование для большого числа приложений широкий спектр двигателей

Двигатели 1FK7 High Dynamic предлагают:

очень высокую динамику, благодаря очень малому моменту инерции ротора

Опции

Заказной код	Описание опций	1FK7 Compact	1FK7 High Dynamic
M03	Версия для опасных областей Zone 2 (согласно EN 50021/IEC 60079‑15)	✓	✓
M39	Версия для опасных областей Zone 22 (согласно EN 50281/IEC 61241)	✓	✓
N05	Нестандартный конец вала (размеры как для двигателей 1FT5)	✓	✓
N25	Тормоз с постоянными магнитами вместо пружинного тормоза	–	✓
K23	Специальная окраска для „всемирных“ климатических условий, грунтовка и окраска (антрацит RAL 7016 окраска или по выбору с опцией X0.)	✓	✓
K24	Грунтовка (без окраски)	✓	✓
X01	Угольно-черный RAL 9005	✓	✓
X02	Кремовый RAL 9001	✓	✓
X03	Зеленый резеда RAL 6011	✓	✓
X04	Серая галька RAL 7032	✓	✓
X05	Небесно-голубой RAL 5015	✓	✓
X06	Светлая слоновая кость RAL 1015	✓	✓
X08	Белый алюминий RAL 9006, для пищевой промышленности	✓	✓
X27	Галечно-серый RAL 9023	✓	✓

✓ Опция возможна

– Не возможно

M03
Версия для опасных областей Zone 2
(согласно IEC EN 60079-15)

В Зоне 2 присутствуют огне- или взрывоопасные газы и пары только редко или кратковременно Степень защиты от воспламенения обозначается как EEx nA II ("non sparking").

Особые условия для применения двигателей 1FK7 в областях Zone 2, в частности, сокращение допустимых эксплуатационных частот вращения, точно описаны в приложении 610.40063.01 к пояснению соответствия EC 664.20025.21.

M39
Версия для опасных областей Zone 22
(согласно IEC EN 61241-1)

В Зоне 22 присутствует огне- или взрывоопасная пыль (непроводящая пыль) только редко и кратковременно Степень защиты от воспламенения обозначается какEx 3D T 150 °C.

Особые условия для применения двигателей 1FK7 в областях Zone 22 точно описаны в приложении 610.40071.01 к пояснению соответствия EC 664.20031.21.

Примечание касательно опций M03 и M39:

Если двигатели 1FK7 работают в Zone 2 или Zone 22, допустимо только подключение датчиков через коннекторы. Версия с DRIVE-CLiQ интерфейсом двигателя не возможна. Подключение к SINAMICS S120 допустимо только через SMC (Sensor Module Cabinet- Mounted).

N05
Нестандартный конец вала
(размеры как для двигателей 1FT5)

Двигатели 1FK7 могут поставляться со следующими размерами вала для совместимости с двигателями 1FT5:

SH 36: 11 x 23 мм (0.43 x 0.91 in)
SH 48: 14 x 30 мм (0.55 x 1.18 in)
SH 63: 19 x 40 мм (0.75 x 1.57 in)
SH 80: 24 x 50 мм (0.94 x 1.97 in)
SH 100: 32 x 58 мм (1.26 x 2.28 in)

Примечание:
Двигатели 1FK7 с SH 63 с опцией N05 не имеют совместимого фланца с двигателями 1FT5 с SH 63.

Q90
Масло в редукторе для пищевой промышленности

Только для 1FK7 Compact с геликоидным и коническими редукторами

Технические данные

Наименование продукта	1FK7 Compact motor 1FK7 High Dynamic motor
Тип двигателя	Синхронный двигатель с постоянным возбуждением
Магнитный материал	Редкоземельный магнит
Охлаждение	Самоохлождение
Контроль температуры	Датчик температуры KTY 84 в обмотке статора
Изоляция обмотки статора EN 60034-1 (IEC 60034-1)	Класс нагревостойкости F для температуры обмотки ΔT = 100 K при температуре окружающей среды +40 °C (104 °F)
Тип EN 60034-7 (IEC 60034-7)	IM B5 (IM V1, IM V3)
Степень защиты EN 60034-5 (IEC 60034-5)	IP64
Конец вала на стороне привода DIN 748-3 (IEC 60072-1) ²⁾	Гладкий вал
Точность вращения, соосность и линейное движение DIN 42955 (IEC 60072-1) ¹⁾	Допуск N (нормальный)
Уровень вибрации EN 60034 14 (IEC 60034 14)	Уровень A выдерживается до ном. числа оборотов
Макс. уровень звукового давления L pA (1 м) в соответствии с DIN EN ISO 1680, макс.
1FK701 ... 1FK704	55 дБ
1FK706	65 дБ
1FK708 ... 1FK710	70 дБ
Встраиваемые системы датчиков без интерфейса DRIVE-CLiQ	Инкрементальный датчик sin/cos 1 VPP, 2048 импульсов/оборот Абсолютный датчик, многооборотный, 2048 импульсов/оборот в 1FK704 до 1FK710. 512 импульсов/оборот в 1FK702 и 1FK703 и диапазон оборотов 4096 с интерфейсом EnDat 1FK704 ... 1FK710: 2048 S/R 1FK702 ... 1FK703: 512 S/R 1FK704 ... 1FK710: 32 S/R 1FK701 ... 1FK703: 16 S/R Резольвер, многополюсный 1) (количество пар полюсов соответствует количеству пар полюсов двигателя) Резольвер, 2-полюсный
Встраиваемые системы датчиков с интерфейсом DRIVE-CLiQ	Инкрементальный датчик 22 бит (2048 имп./об.) абсолютный датчик однооб. + 12 бит многооб. (диапазон перемещения 4096 оборотов) 1FK704 ... 1FK710: 22 бит однооб. (2048 имп./об.) 1FK701 ... 1FK703: 20 бит однооб. (512 имп./об.) 1FK704 ... 1FK710: 16 бит однооб. (32 имп./об.) 1FK701 ... 1FK703: 15 бит однооб. (16 имп./об.) резольвер 15 бит резольвер 14 бит
Соединение	Штекеры сигнальный и силовой вращающиеся (270°)
Цвет¹⁾	Неокрашенный
2-ая табличка с техническими данными¹⁾ 3-ая табличка с техническими данными	Приклеена к торцевому щиту Упакована отдельно
Опции¹⁾	Конец вала на стороне привода с призматической шпонкой и пазом (наполовину утопленной) Встраиваемый стояночный тормоз Степень защиты IP65, дополнительный фланец конца привода IP67 Планетарный редуктор (требование: гладкий конец вала (без паза) Цвет антрацитовый

Имп/об. = импульсов на оборот

¹⁾ 1FK701 поставляется только с классом защиты IP54 и окраской антрацит, шильдик прилагается, планетарный редуктор невозможен.

²⁾ Точность вращения конца вала, соосность центровочного колесика и равномерность вращения крепежного фланца к оси выхода вала.
