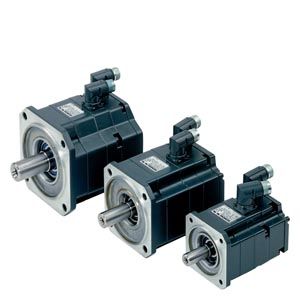

Новые трехфазные серводвигатели 1FK7 это очень компактные синхронные двигатели постоянного возбуждения. Они являются продолжением серии электродвигателей 1FK6.

Благодаря доступным опциям, редукторам и датчикам, а также расширенному спектру продуктов, двигатели 1FK7 могут быть оптимально согласованы с любым использованием. Таким образом, они отвечают постоянно растущим требованиям новых поколений станков.

В комбинации с линейной приводов SIMODRIVE 611 двигатели 1FK7 образуют высокопроизводительную систему с большой функциональностью. Интегрированные системы датчиков для управления числом оборотов и положением могут выбираться в зависимости от использования: Со встроенным синус(но)-косинусным преобразователем двигатель 1FK7 работает на SIMODRIVE 611 analog/universal, со встроенным инкрементальным или абсолютным датчиком - на SIMODRIVE 611 digital/universal.

Двигатели рассчитаны преимущество для работы без принудительной вентиляции и отводят возникающие потери тепла через поверхность. Двигатели 1FK7 обладают высокой перегрузочной способностью.

Область применения

Станки
Роботы и манипуляторы
Обработка дерева, стекла, керамики и камня
Упаковочные и текстильные машины, обработка пластика
Вспомогательные оси

Особенности

Двигатели 1FK7 Compact предлагают:

Компактный монтаж
Универсальное использование для большого числа приложений
Широкий спектр двигателей

1FK7 High Dynamic motors offer:Двигатели 1FK7 High Dynamic предлагают:

Очень высокую динамику, благодаря очень малому моменту инерции ротора

Технические данные

Двигатели 1FK7
Тип двигателя	Синхронный двигатель с постоянным возбуждением
Магнитный материал	Редкоземельный магнит
Изоляция обмотки статора EN 60034-1 (IEC 60034-1)	Класс нагревостойкости F для температуры обмотки ΔT = 100 K при температуре окружающей среды +40 °C (104 °F).
Тип EN 60034-7 (IEC 60034-7)	IM B5 (IM V1, IM V3)
Степень защиты EN 60034-5 (IEC 60034-5)	IP64
Охлаждение	Самоохлождение
Контроль температуры	Датчик температуры KTY 84 в обмотке статора
Цвет	Неокрашенный
2-ая табличка с техническими данными	Приклеена к торцевому щиту
3-ая табличка с техническими данными	Упакована отдельно
Конец вала на стороне привода DIN 748-3 (IEC 60072-1)	Гладкий вал
Точность вращения, соосность и линейное движение DIN 42955 (IEC 60072-1)	Допуск N (нормальный)
Уровень вибрации EN 60034-14 (IEC 60034-14)	Уровень N (нормальный)
Макс. уровень звукового давления EN ISO 1680	1FK702: 55 дБ(A) 1FK703: 55 дБ(A) 1FK704: 55 дБ(A) 1FK706: 65 дБ(A) 1FK708: 70 дБ(A) 1FK710: 70 дБ(A)
Встраиваемые системы датчиков	Инкрементальный датчик sin/cos 1 VPP, 2048 импульсов/оборот Абсолютный датчик, многооборотный, 2048 импульсов/оборот в 1FK704 до 1FK710. 512 импульсов/оборот в 1FK702 и 1FK703 и диапазон оборотов 4096 с интерфейсом EnDat Отдельный абсолютный датчик, многооборотный, 32 импульса/оборот и диапазон оборотов 4096 с интерфейсом EnDat Резольвер, многополюсный ¹⁾ (количество пар полюсов соответствует количеству пар полюсов двигателя) Резольвер, 2-полюсный
Соединение	Штекеры сигнальный и силовой вращающиеся (270°)
Опции	Конец вала на стороне привода с призматической шпонкой и пазом (наполовину утопленной) Встраиваемый стояночный тормоз Степень защиты IP65, дополнительный фланец конца привода IP67 Планетарный редуктор (требование: гладкий конец вала (без паза) Цвет антрацитовый

1) При использовании SIMODRIVE 611 universal HR необходимо соблюдать максимальную рабочую частоту 432 Гц.
