Преобразователь сигнала MAGFLO MAG 6000 I/6000 Industry/Ex d

• Заказные данные
  (1)
• Аксессуары
  (34)
• Информационные материалы

  Информационные материалы

  Измерительный преобразователь SITRANS F M MAGFLO MAG 6000 Industrie/Ex d сконструирован для специальных требований технологической промышленности. Прочный корпус из алюминиевого литья под давлением обеспечивает отличную защиту даже в самых тяжелых промышленных условиях. Полная входная и выходная функциональность сохраняется и для Ex-версии.


  Дизайн

  Измерительный перобразователь подходит как для компактного, так и для раздельного монтажа в опасных и безопасных зонах.

  Функции

  Доступны следующие функции:

  • скорость расхода
  • 2 диапазона измерения
  • 2 счетчика
  • отключение при слишком низком расходе
  • направление протока
  • система ошибок
  • время работы
  • прямой и реверсивный расход
  • конечный выключатель и импульсный выход
  • управление дозировкой

  Магнитно-индуктивный расходомер в общем и целом состоит из магнитно-непроводимой измерительной трубки с электрически- непроводимой поверхностью, диаметрально смонтированной на трубе, последовательно подключенных катушек возбуждения и минимум 2-х электродов, которые через стенку трубы контактируют с измеряемым веществом. Обтекаемые током катушки возбуждения создают пульсирующее электромагнитное поле с магнитной индукцией В перпендикулярно к оси трубы.

  Это магнитное поле пронизывает магнитно-непроводимую измерительную трубку и протекающее в ней измеряемое вещество, которое должно иметь минимальную электрическую проводимость.

  В соответствии с законом электромагнитной индукции Фарадея в электропроводимом измеряемом веществе создается напряжение UM , пропорциональное скорости протока v измеряемого вещества, магнитной индукции B и интервалу электродов d (внутренний диаметр трубопровода).

  Напряжение сигнала UM снимается электродами, находящимися в контакте с измеряемым веществом, и проводится через изолирующую станку трубы. Пропорциональное скорости протока напряжение сигнала UM преобразуется соответствующим  измерительным преобразователем в подходящие стандартные сигналы, к примеру 4 до 20 мА.

  Чертеж



  Особенности

  • весь спектр расходомеров с допуском по ATEX с искробезопасными входами и выходами
  • для компактного и раздельного монтажа
  • имеются дополнительные модули для коммуникации через HART, PROFIBUS PA/DP, MODBUS RTU/RS 485, CANopen или DeviceNet
  • наилучшее разрешение сигнала для оптимального динамического диапазона
  • цифровая обработка сигнала с множеством возможностей
  • простой ввод в эксплуатацию через автоматическое считывание данных, сохраненных в SENSORPROM
  • конфигурируемое пользователем меню управления с защитой паролем
    • индикация с 3 строками по 20 знаков каждая на 11 языках
    • скорость расхода в различных единицах
    • счетчик для прямого / отока и расхода, а также много другой и информации
  • универсальные функциональные выходы для управления процессом , мин. конфигурация с аналоговыми,   имульсными /частотными и релейными выходами (состояние, направление потока, предельные значения )
  • расширенная самодиагностика для определения и записи ошибок
  • управление дозировкой

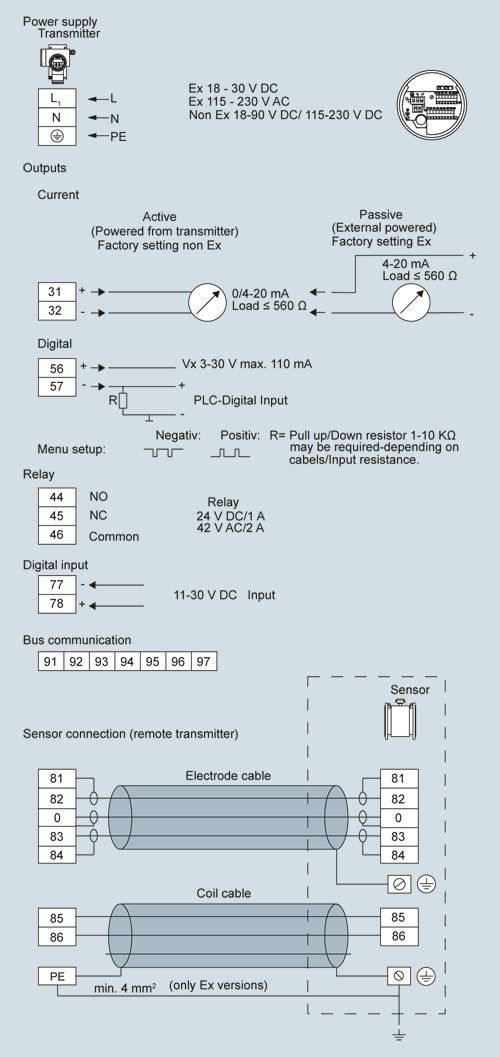

  Схема подключения



  Технические данные

  Режим работы и конструкция
  Принцип измерения	магнитно-индуктивный с пульсирующим постоянным полем
  Пустая труба	определение опорожнения трубы (отдельном монтаже необходим специальный кабель)
  Установка нулевой точки	а томатически
  Частота возбуждения	Размер измерительного датчика зависит от пульсирующего тока (125 мА )
  Полное входное сопротивление электродов	> 1 x 1014 Ω
  Вход
  Цифровой вход	DC 11 ... 30 V, Ri = 4.4 kΩ
  время активации	50 мсек
  ток	IDC 11 V = 2.5 mA, IDC 30 V = 7 mA
  Выход
  Выход тока
  диапазон сигнала	0 ... 20 mA or 4 ... 20 mA
  нагрузка	< 800 Ω
  Цифровой выход
  частота	0 … 10 kHz, 50% нагрузочный цикл (одно/двунаправленный )
  постоянная времени	0.1 … 30 сек , настраиваемая
  импульс (активный) (не Ex-версия )	DC 24 V, 30 mA, 1 kΩ ≤ Ri ≤ 10 kΩ, защита от короткого замыкания (от расходомера)
  импульс (пассивный)	DC 3 … 30 V, макс 110 mA (30 mA Ex-версия), 200 Ω ≤ Ri ≤ 10 kΩ (от подключенного прибора)
  постоянная времени	0.1 … 30 сек., настраиваемая
  Релейный выход
  постоянная времени	реле переключения, как выход тока
  нагрузка	AC 42 V/2 A, DC 24 V/1 A
  Отключение при слишком низком расходе	0 … 9.9% от макс . расхода
  Гальваническое разделение	Все входы и выходы имеют гальваническое разделение
  Макс. погрешность измерения
  MAG 6000	0.25% от измеренного значения
  Рабочие условия
  Окружающая температура
  работы	-20 … +60 °C (-4 … +140 °F)
  хранение	-40 … +70 °C (-40 … +185 °F)
  Вибропрочность	18 … 1000 Гц любая, 3,17 гр эффективная, синусоидальная во всех направлениях по IEC 68-2-36
  Класс защиты	IP67/NEMA 4X по IEC 529 и DIN 40050 (1 mH 2 O 30 мин.)
  Характеристика ЭМС	EN 61326
  Элементы индикации и управления
  Счетчики	Два 8-значных счетчика для расхода вперед, нетто и назад
  Индикация	Фоновая подсветка с алфавитно-цифровым текстом, 3 x 20 знаков для индикации скорости расхода, подсчитанных значений, установок и ошибок. Обратный расход индицируется через знак минус.
  Клавиатура	Емкостная пленочная клавиатура с индикацией через СИД или квитированием
  Постоянная времени	постоянная времени как постоянная времени выхода тока
  Конструкция
  Материал корпуса	алюминиевое литье под давлением окрашенный
  монтаж на стену	держатель для монтажа на стену для раздельной версии входит в объем поставки

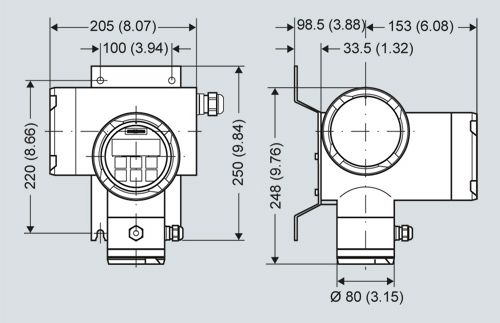

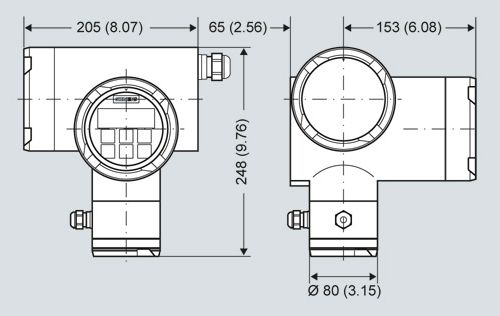

  Габаритные чертежи	см. габаритные чертежи
  Вес	см. габаритные чертежи
  Питание	AC 115 … 230 V +10%/-15%, 50 … 60 Hz VA 8 DC 18 … 30 V, 8 W
  Расход тока	AC 230 V: 8 VA DC 24 V: 6 W, IN = 300 mA, IST = 8 A (30 мсек)
  Сертификаты и допуски Ex-версия	CE, C-Tick; FM-Klasse 1, div 2 (зависимо) SIRA 03 ATEX 1503X, EEx d e [ia]ia [ib]ib IIBT6
  Коммуникация Ex-версия	HART,  MODBUS RTU/RS 485, PROFIBUS DP, CANopen и DeviceNet как доп. модули HART, PROFIBUS PA доступны как конструкции со строенной версией
