Проводной монтаж аналоговых модулей S7-400

• Информационные материалы

  Информационные материалы

  Подключение аналоговых модулей для SIMATIC S7-400 с помощью SIMATIC TOP connect

  Для подключения аналоговых модулей SIMATIC S7-400 с помощью SIMATIC TOP connect имеется в распоряжении аналоговый клеммный блок. При подключении должны соблюдаться следующие указания.

  Источник питания нагрузки

  На фронтштекере находятся отдельные клеммы для напряжения нагрузки L+ и M. Благодаря этому Вы можете подключить источник питания нагрузки аналогового модуля или на фронтштекере, или на клеммном блоке. Расстояние между фронтштекером и клеммным блоком может составлять до 30 м.

  Назначение клемм


  На клеммном блоке TPA отдельные клеммы обозначены буквами. Это облегчает нахождение однозначного соответствия отдельных клемм на аналоговом модуле клеммам клеммного блока.
  В таблице Вы видите соответствие между клеммами на аналоговом модуле и на клеммном блоке.






  Нумерация на фронтштекере	Клемма X1 Клеммный блок 1	Клемма X2 Клеммный блок 2	Клемма X3 Клеммный блок 3	Клемма X4 Клеммный блок 4
  1
  2
  3
  4	Y	Y	Y	Y
  5
  6	B
  7	C
  8	D
  9	E
  10	Z	Z	Z	Z
  11	F
  12	G
  13	H
  14	I
  15	Y	Y	Y	Y
  16		B
  17		C
  18		D
  19		E
  20	Z	Z	Z	Z
  21		F
  22		G
  23		H
  24		I
  25	K	K	K	K
  26	A	A	A	A
  27	Y	Y	Y	Y
  28			B
  29			C
  30			D
  31			E
  32	Z	Z	Z	Z
  33			F
  34			G
  35			H
  36			I
  37	Y	Y	Y	Y
  38				B
  39				C
  40				D
  41				E
  42	Z	Z	Z	Z
  43				F
  44				G
  45				H
  46				I
  47
  48	Z	Z	Z	Z







  Присоединение экрана

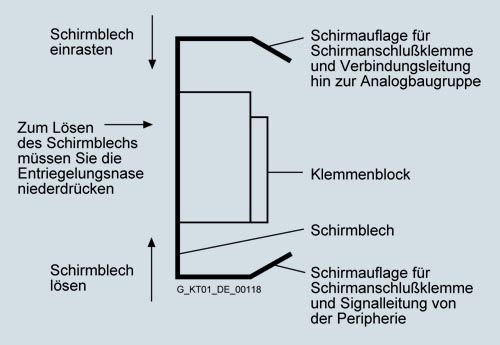

  Экран экранированного сигнального кабеля можно соединить с землей на аналоговом модуле через клемму для экрана в кабельном канале, а на клеммном блоке через экранирующий щиток. Экран сигнальных кабелей или плоского кабеля в круглой оболочке Вы можете закрепить непосредственно на клеммном блоке. Для этого прикрепите перед монтажом на клеммном блоке экранирующий щиток. На рисунке Вы видите, что экранирующий щиток прилегает к задней стороне клеммного блока, образуя соединение с заземленной профильной шиной. Экран сигнальных кабелей или плоского кабеля в круглой оболочке крепится на экранирующем щитке с помощью клемм для присоединения экрана.





  Клеммный блок для аналоговых модулей с экранирующим щитком
