Фронтальные штекеры

• Информационные материалы

  Информационные материалы

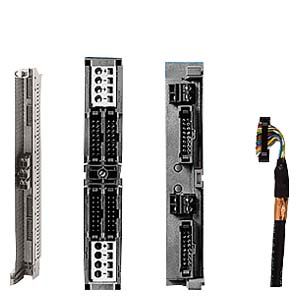

  Фронтальный соединитель специальной конструкции устанавливается на модуль контроллера вместо фронтального соединителя стандртной конструкции. Они имеют модификации для дискретных и аналоговых модулей программируемых контроллеров SIMATIC S7-300 и SIMATIC S7-400. Соединительный кабель подключается с разъемам фронтального соединителя.

  Дальнейшая информация

  При использовании фронтальных соединителей необходимо учитывать следующие ограничения:

  • Суммарный ток через фронтальный соединитель менее 4 A на группу из 8 контактов
    Положительный потенциал внешнего блока питания подключается к терминальному блоку и подается на модуль через соединительный кабель.
  • Суммарный ток через фронтальный соединитель более 4 A на группу из 8 контактов
    Для обеспечения возможности протекания токов более 4 А на группу из 8 контактов используется дополнительный кабель, подключаемый к гнездам фронтального соединителя.
