  Подключение аналоговых модулей SIMATIC S7-300 с помощью SIMATIC TOP connect

  Для подключения аналоговых модулей SIMATIC S7-300 с помощью SIMATIC TOP connect имеется в распоряжении аналоговый клеммный блок. При подключении должны учитываться следующие указания.

  Подача питания для нагрузки

  На штекерном модуле находятся отдельные клеммы для напряжения нагрузки L+ и M. Через них можно подключить питание нагрузки аналогового модуля или на штекерном модуле, или на клеммном блоке. Расстояние между штекерным модулем и клеммным блоком может составлять до 30 м.

  Назначение клемм

  На клеммном блоке TPA отдельные клеммы обозначены в алфавитном порядке. Это облегчает установление однозначного соответствия отдельных клемм на аналоговом модуле клеммам клеммного блока.

  В таблице Вы видите соответствие между клеммами на аналоговом модуле и на клеммном блоке.

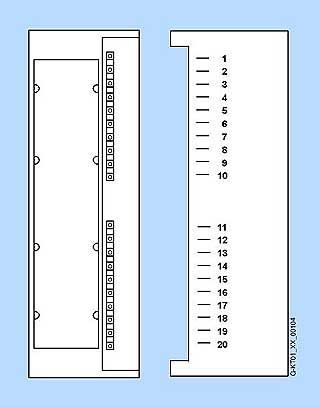

  Соответствие между 20-контактным аналоговым штекерным модулем и клеммным блоком

  Верхнее гнездо штекерного модуля является вводом для клеммного блока 1, а нижнее гнездо штекерного модуля является вводом для клеммного блока  2.

  Соответствие между 20-контактными аналоговыми штекерными модулями и клеммными блоками.





  	Назначение клемм для клеммного блока TPA
  Надписи нм модуле	Клеммный блок 1	Клеммный блок 2
  ― 1	Y	Y
  ― 2	B
  ― 3	C
  ― 4	D
  ― 5	E
  ― 6	F
  ― 7	G
  ― 8	H
  ― 9	I
  ― 10	K	K
  ― 11	A	A
  ― 12		B
  ― 13		C
  ― 14		D
  ― 15		E
  ― 16		F
  ― 17		G
  ― 18		H
  ― 19		I
  ― 20	Z	Z







  Соответствие между 40-контактным аналоговым штекерным модулем и клеммным блоком

  В таблице для 40-контактного аналогового штекерного модуля Вы видите соответствие гнезд клеммному блоку



  Соответствие между 40-контактными аналоговыми штекерными модулями и клеммными блоками.



  Назначение клемм для клеммного блока TPA				Назначение клемм для клеммного блока TPA
  Клеммный блок 1	Клеммный блок 2	Надпись на модуле		Клеммный блок 3	Клеммный блок 4
  Y	Y	― 1	21 ―	Y	Y
  B		― 2	22 ―	B
  C		― 3	23 ―	C
  D		― 4	24 ―	D
  E		― 5	25 ―	E
  F		― 6	26 ―	F
  G		― 7	27 ―	G
  H		― 8	28 ―	H
  I		― 9	29 ―	I
  K	K	― 10	30 ―	K	K
  A	A	― 11	31 ―	A	A
  	B	― 12	32 ―		B
  	C	― 13	33 ―		C
  	D	― 14	34 ―		D
  	E	― 15	35 ―		E
  	F	― 16	36 ―		F
  	G	― 17	37 ―		G
  	H	― 18	38 ―		H
  	I	― 19	39 ―		I
  Z	Z	― 20	40 ―	Z	Z







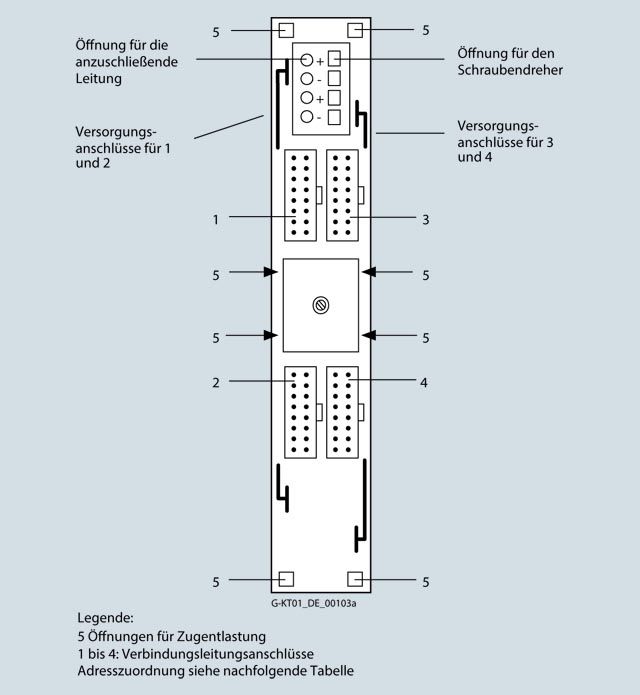

  Соответствие клеммного блока 40-контактному аналоговому штекерному модулю





  Вывод плоского кабеля в круглой внешней оболочке (соответствие см. на изображении 40-контактного аналогового штекерного модуля)	Соответствие клеммного блока 40-контактному аналоговому штекерному модулю
  2	Клеммный блок 1
  3	Клеммный блок 2
  4	Клеммный блок 3
  5	Клеммный блок 4







  Присоединение к земле экрана

  Экран экранированного сигнального кабеля можно соединить с землей на аналоговом модуле через зажим для присоединения экрана и на клеммном блоке через щиток для присоединения экрана. Экран сигнальных кабелей или плоского кабеля в круглой оболочке можно соединить с землей непосредственно на клеммном блоке. Для этого перед монтажом закрепите на клеммном блоке щиток для крепления экрана. На рисунке Вы видите, что этот щиток находится на задней стороне клеммного блока, обеспечивая соединение с заземленной профильной шиной. Экран сигнальных кабелей или плоского кабеля в круглой оболочке закрепите на щитке с помощью клемм для присоединения экрана.



  Terminal block analogous with shield panel
