SITRANS TH100 SLIM, двухпроводная система (Pt100)

• Заказные данные
  (1)
• Аксессуары
  (1)
• Информационные материалы

  Информационные материалы

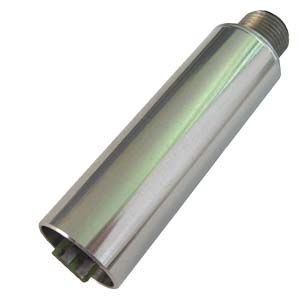

  Преобазователь SITRANS TH100 SLIM в основном используется для изготовления компактных термометров со встроенным преобразователем.

  Это цилиндрический корпус из нержавеющей стали, который легко приваривается к основному корпусе компактного термометра.

  Очень компактный дизайн SITRANS TH100 SLIM делает его идеальным решением для производителей во всех секторах.

  Для программирования используется программа SIPROM T в комплекте с модемом для преобразователей SITRANS TH100/TH200.

  Область применения

  Преобразователь SITRANS TH100 SLIM можно использовать во всех отраслях промышленности в комплекте с компактным термометром сопротивления Pt100. Благодаря его компактному дизайну, он может быть включён в различные конструкции.

  Выходной сигнал 4 to 20 mA пропорционален измеряемой температуре.

  Программирование осуществляется через персональный компьютер, используя ПО SIPROM T и модем для преобразователей SITRANS TH100/TH200. Если у Вас уже есть "модем для SITRANS TK" (Заказной № 7NG3190-6KB), Вы можете его использовать также и для программирования преобразователей SITRANS TH100.

  Функции

  Режим эксплуатации

  Измеренный сигнал от термометра сопротивления Pt100 (2, 3 или 4-провод. схема) усиливается на первом этапе. Напряжение, которое пропорционально входной переменной, затем преобразуется в цифровые сигналы мультиплексором в аналого-цифровом преобразователе. Они преобразуются микроконтроллером в соответствии с характеристиками сенсора и другими параметрами (диапазон измерения, демпфирование, температура окр. среды, и т.п.).

  Подготовленный сигнал конвертируется в аналого-цифровом преобразователе в сигнал постоянного тока 4 ... 20 mA, который не зависит от ннагрузки цепи.

  EMC-фильтр защищает входные и выходные цепи от электромагнитных помех.



  SITRANS TH100 SLIM, структурная схема

  Чертеж



  SITRANS TH100 SLIM, размеры в мм (дюймах)

  Особенности

  • 2-х проводной преобразователь с коннектором M12 для встраивания в компактные термометры
  • Решение для лёгкого измерения температуры в условиях экономии пространства во всех отраслях промышленности
  • Программируемый преобразователь

  Схема подключения

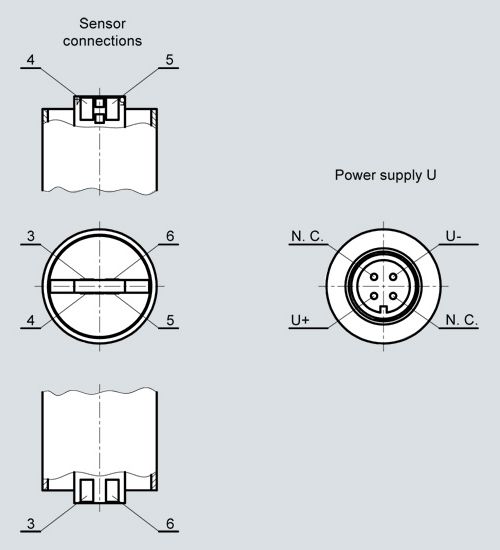

  SITRANS TH100 SLIM, подключение источника питания и сенсора

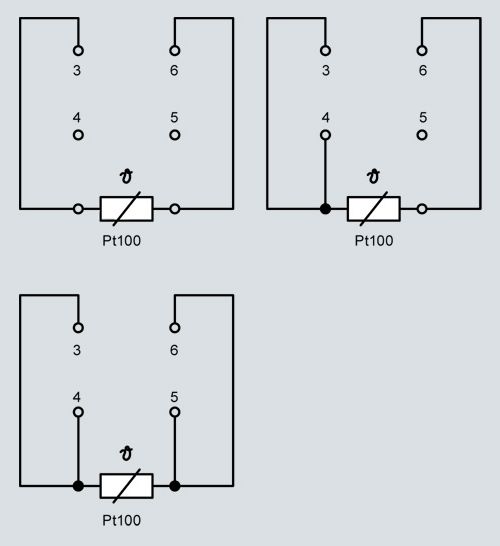

  SITRANS TH100 SLIM, подключение сенсора

  Технические данные

  SITRANS TH100 SLIM
  Вход
  Термометр сопротивления
  Измеряемая величина	Температура
  Тип сенсора	PT100 по IEC 60751
  Характеристика	Линейная по температуре
  Тип подключения	2-, 3- или 4-проводная
  Разрешение	14 бит
  Точность измерения	< 0.25 °C (0.45 °F)
  Воспроизводимость	< 0.1 °C (0.18 °F)
  Ток на измерение	приблиз. 0.4 mA
  Цикл измерения	< 0.7 с
  Диапазон измерения	-60 ... +160 °C (-76 ... +320 °F)
  Диапазон измерения	25 ... 220 °C (45 ... 396 °F)
  Единицы измерения	°C или °F
  Диапазон смещения	программируемый: -100 ... +100 °C (-180 ... +180 °F)
  Сопротивление линии	Макс. 20 Ω (общая сумма источника и приёмника))
  Шумоподавление	50 и 60 Гц
  Выход
  Выходной сигнал	4 ... 20 mA, 2-х проводный
  Напряжение питания	8.5 ... 36 V пост. тока (30 V для взрывозащиты)
  Максимальная нагрузка	(Uaux – 8.5 V)/0.023 A
  Сигнал при перегрузке	3.6 ... 23 mA, настраеваемый (условное значение: 3.84 ... 20.5 mA)
  Сигнал при ошибке (in the event of sensor breakage)	3.6 ... 23 mA, настриаваемый (условное значение: 3.6 mA or 22.8 mA)
  Время демпфирования	0 ... 30 с
  Защита	Против смены полярности
  Разрешение	12 бит
  Точность при 23 °C (73.4 °F)	< 0.1 % от диапазона
  Температурная погрешность	< 0.13 %/10 °C (0.13 %/18 °F)
  Погрешность от напряжения питания	< 0.02 % от диапазона на В
  Погрешность от сопротивления нагрузки	< 0.055 % от диапазона на 100 Ω
  Долговременный дрейф	< 0.025 % от диапазона в первый месяц
  	< 0.035 % от диапазона в первый год
  	< 0.05 % от диапазона за 5 лет
  Условия окружающей среды
  Температура окружающей среды	-40 ... +85 °C (-40 ... +185 °F)
  Температура хранения	-40 ... +85 °C (-40 ... +185 °F)
  Относительная влажность	98 %, с конденсацией
  Электромагнитная совместимость	Согласно EN 61326 и NAMUR NE21
  Конструкция
  Масса	42 гр
  Размеры	Смотри чертежи
  Материал	316L нерж. сталь
  Уровень защиты по IEC 60529
  Корпус	IP67
  Требования для использования SIPROM T
  Персональный компьютер	Windows ME, 2000 или XP; также Windows 95, 98 или 98SE, но только с RS232 модемомом
  Заводские настройки:
  Pt100 (IEC 751) 3-х проводный Диапазон измерения: 0 ... 100 °C (32 ... 212 °F) Сигнал при неисправеном сенсоре: 22.8 mA Смещение: 0 °C (0 °F) Демпфирование 0.0 s
