  Тестирование, калибровка и введение компенсации на станочном оборудовании

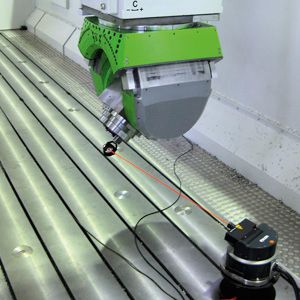

  Лазер TRACER на большом гентри фрезерном станке

  С помощью системы ETANOL, геометрические изменения станка можно измерить быстро и очень точно. Путь перемещения станка автоматически измеряется  в пространстве посредством лазера TRACER и оценивается с помощью запатентованного процесса. Чрезвычайно высокая точность достигается в результате проведения измерения расстояния в пространстве с использованием интерферометра  высокого разрешения. Процедура также используется для калибровки высокоточных координатных измерительных приборов.

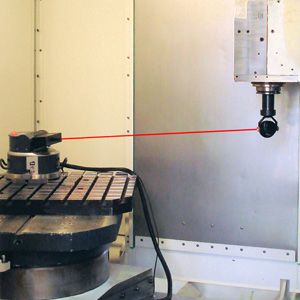

  Лазер TRACER на высокоточном горизонтальном фрезерном станке

  Автоматически созданные данные компенсации могут затем напрямую передаваться в SINUMERIK CNC. С помощью опции объемной компенсации системы (VCS), систематические отклонения компенсируются во всем рабочем диапазоне. Обычно это улучшает пространственную точность станка.

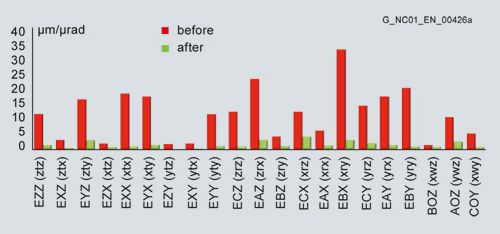

  Сравнение кинематической ошибки (в соответствии с ISO 230) некомпенсированной и компенсированной машины (ETALON  компенсация данных и применение VCS)



  Область применения

  Станки и измерительные устройства различных размеров и типов и всех классов точности.

  Функции

  • Calibration of linear and rotary axes
  • High-speed machine testing in accordance with ISO 230, implementation of the diagonal measurement according to ISO 230-6, and circularity test without manual alignment
  • Calculation of compensation data with TRAC-CAL
  • Verification of compensation data with TRAC-CHECK

  Интеграция

  The ETALON solution can be used for the following CNC:

  • SINUMERIK 840D sl:
    • with the SINUMERIK option CEC (Cross Error Compensation)
    • with the SINUMERIK option VCS (Volumetric Compensation System) linear and rotary axes

  Особенности

  • Сложный, высокоточный анализ геометрии станка в максимально короткое время
  • Качественное увеличение точности станка из-за введения тотальной компенсации ошибки в комбинации с опцией Системы объёмной компенсации (VCS)
  • Повторная калибровка станка обеспечивает максимум точности даже после долгого времени работы, столкновений или ухудшения фундамента
  • Высокоскоростной тест станка в соответствии с ISO 230, диагональное измерение в соответствии с ISO 230-6, и круговой тест без ручного вмешательства

  Дальнейшая информация

  Для детальной информации свяжитесь напрямую с:

  ETALON AG

  Контакт: Dipl.-Ing. (FH) Utz Hluchnik

  Bundesallee 100
  38116 BRAUNSCHWEIG, Germany

  Phone: +49 531 592-1981
  Fax: +49 531 592 1979
  E-mail: info@etalon-ag.com
  http://www.etalon-ag.com/
