SITRANS FC200

Заказные данные
(1)
Аксессуары
(2)

SITRANS FC200 (диаметрами DN10, DN 15 и DN 25) массовый расходомер действующий по принципу Кориолиса , ориентированный на точное измерение расхода газов. Ультра компактный дизайн сенсора обеспечивает простую установку, замену и обслуживание прибора.

Область применения

SITRANS FC200 разработан для измерения газов и может быть использован в следующих отраслях:

Наполнение газовых баллонов
CNG-диспенсеры
Измерение расхода газов

Дизайн

SITRANS FC200 доступен в следующих исполнениях DN 10, DN 15 и DN 25.

Чувствительная часть сенсора состоит из 2-х параллельных измерительных трубок, приваренных непосредственно к разделителю потока для упрощенияч монтажа прибра и значительно снижающих эффект внешних вибраций. Разделители потока приварены непосредственно к корпусу сенсора и работают как мфильтры механической очистки.

Части контактирующие со средой выполнены из Hastelloy C22, в то время как корпус прибора выполнен из нержавеющей стали W 1.4301 (AISI 304) и имеет уровень защиты IP66/IP68.

Одна пластиковая черная заглушка на одной стороны сенсора DN 10 и на обоих сторонах сенсораand DN 15 и DN 25 разработана для устранения влияние избыточного давления.

Характеристика

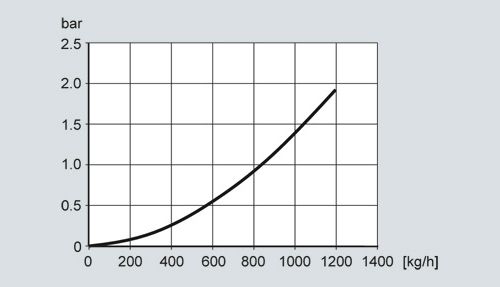

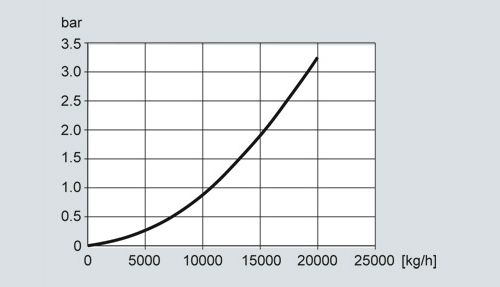

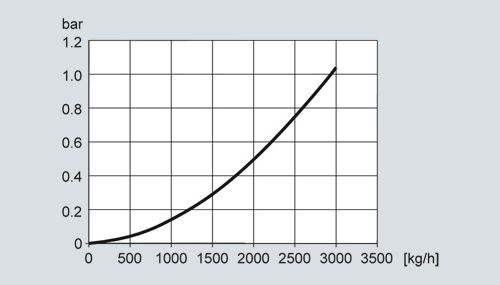

Потери давления как функция емкости CNG диспенсера с давлением 200 bar (2900 psi) и внешней температурой 20°C (68°F).

Функции

Принцип измерения расхода основан на принципе Кориолиса.

Интеграция

Комплект расходомера включает сенсор (SITRANS FC200) и преобразователь SITRANS F C MASS 6000 или SIFLOW FC070.

Сенсор поставляется с установленным модулем SENSORPROM содержащим информацию относительно данных о калибровке , идентификации прибора, и заводских установок. Доступны дополнительные протоколы связи.

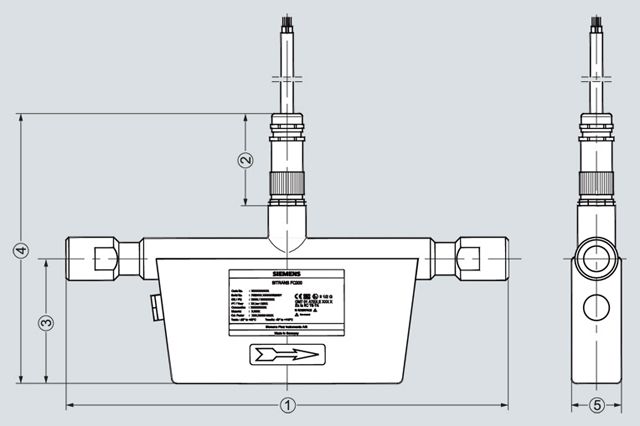

Чертеж

мм (дюймы)	DN 10	DN 15	DN 25
(1)	390 (15.35)	396 (15.59)	520 (20.47)
(4)
До 100 °C (212 °F)	204 (8.03)	253 (9.96)	305 (12.01)
До 125 °C (257 °F)	304 (11.97)	353 (13.9)	405 (15.94)
(3)	100 (3.94)	148 (5.83)	200 (7.87)
(5)	40 (1.57)	48 (1.89)	74 (2.91)

Особенности

Мультипараметрическое измерение
Высокая точность измерения расхода газа
Использование в опасных зонах

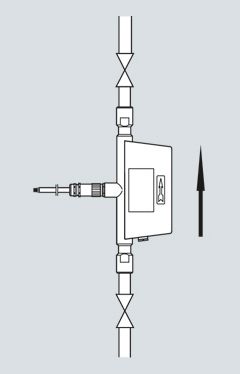

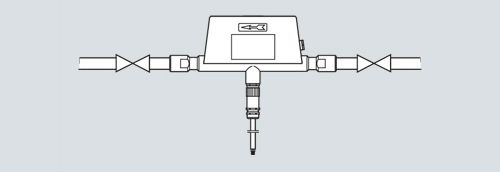

Само-дренаж как при горизонтальной так и в вертикальной установке
Встроенный датчик температуры PT1000
Модуль SENSORPROM
Жесткая конструкция, обеспечивающая устойчивость к вибрациям трубопровода и температурному стрессу
Измерение под давлением до 350 бар
Ультра компактный сенсор
Измерение не зависят от изменения температуры и давления

Технические данные

Размер датчика	DN 10	DN 15	DN 25
Массовый расходомер
Точность [% от расхода]	±0.5
Диапазон измерений	0 … 42 (0 … 1102.3)	0 … 200 (0 … 440.9)	0 … 500 (0 … 92.6)
Рабочая температура	350 (5076)	350 (5076)	214 (3104)
Степень защиты	IP66/IP68 (EN 60529)
Материал
Материал трубы	Hastelloy C22
Материал корпуса	1.4404/1.4571 (304)
Подключения к процессу	VCO ¾ … 1“ NPT ¼ … 1½“
Взрывозащиты Ex	II 1/2 G Ex ia IIC T5-T4
Вес	n/a
