  Пластиковые ответвительные коробки используются для передачи энергии от линии шинопровода к потребителю. Установка ответвительных коробок выполняется в ручную, во время выполнения этого шинопровод может находится под напряжением. Доступны:

  • Стандартные ответвительные коробки с кабелем
  • Стандартные ответвительные коробки с клеммами
  • Кодированные разъемы с кабелем
  • Кодированные разъемы с кабелем с клеммами
  • Мобильные контакты для выходного разъема с выбором фазы

  Стандартные ответвительные коробки

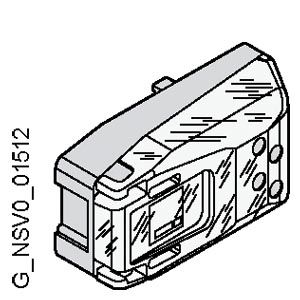

  Стандартная ответвительная коробка

  Это однофазная ответвительная коробка со съемной крышкой и возможностью выбора подключаемой фазы. Она может использоваться для подключения к стандартным или кодированным точкам подключения. Стандартно ответвительные коробки выполнены из серого пластика.

  Ответвительные коробки доступны в следующем исполнении:

  • 3-полюсные, без предохранителей, 16 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE
  • 3-полюсные, с предохранителем, 16 A и 6.3 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE

  Ответвительная коробка может быть оснащена контактами L4/L5 для использования с 7-проводниковыми и 7+7-проводниковыми система.

  Стандартные ответвительные коробки оснащены нейтральным проводником и контактом фазы.

  • Мобильные контакты



  Мобильные контакты с предохранителями и без предохранителей

  Мобильные контакты могут быть установлены в ответвительную коробку для трехфазного питания нагрузки.

  • 1-полюс, 16 A, без предохранителя (синий для нейтрального проводника)
  • 1-полюс, 16 A, без предохранителя (черный для фазного проводника)
  • 1-полюс, 10 A, с плавким предохранителем 6.3 A (5 mm x 20 mm)
  • 1-полюс, 16 A, с плавким предохранителем10 A (8.5 mm x 31.5 mm)

  Ответвительный разъем с кабелем

  • Ответвительный разъем с кабелем (2 проводника + PE)

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 мм²  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка имеет оранжевый цвет, цвет основания отличается в зависимости от токовой конфигурации.

  Токовая конфигурация	Оболочка	Основание
  N/L1	Оранжевый	Серый
  N/L2	Оранжевый	Зеленый
  N/L3	Оранжевый	Черный
  N2/L3	Оранжевый	Коричневый









  Стандартные ответвительные разъемы

  Эти стандартные ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

  • Ответвительный разъем с кабелем (4 проводника + PE)

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 2 м длины  5 x 1 mm², с токовой конфигурацией: N/L1/L2/L3, оболочка и основание оранжевого цвета.

  Токовая конфигурация	Оболочка	Основание
  N/L1, L2, L3	Оранжевый	Оранжевый









  Стандартный ответвительный разъем

  Эти стандартные ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

  • Ответвительный разъем с кабелем (2 проводника + L4/L5 + PE)

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 2 м длины  5 x 1 mm², в трех токовых конфигурациях: N/L1 + L4/L5, N/L2 + L4/L5, N/L3 + L4/L5. Оболочка черного цвета, цвет основания отличается в зависимости от токовой конфигурации.

  Токовая конфигурация	Оболочка	Основание
  N/L1 + L4/L5	Черный	Серый
  N/L2 + L4/L5	Черный	Зеленый
  N/L3 + L4/L5	Черный	Черный









  Стандартный ответвительный разъем

  Ответвительные разъемы могут использоваться в 7-проводной и 7+7-проводной конфигурации. Эти ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

  • Ответвительный разъем с кабелем (L4/L5 + PE)

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm²  , в четырех различных токовых конфигурациях: N/L1: L4/L5. Оболочка черного цвета, цвет основания отличается в зависимости от токовой конфигурации.

  Токовая конфигурация	Оболочка	Основание
  L4 / L5	Оранжевый	Оранжевый









  Стандартный ответвительный разъем

  Ответвительные разъемы могут использоваться в 7-проводной и 7+7-проводной конфигурации. Эти ответвительные разъемы могут использоваться для стандартных или кодированных точек подключения.

  Кодированные ответвительные коробки

  Однофазные ответвительные коробки с открывающейся крышкой и возможностью выбора фазы подключения. Основание может быть красным(KR) или белым (KW). Кодированные ответвительные коробки могут быть установлены только на кодированные точки ответвления.

  • Коробка (KR) (красное основание) может использоваться только на прямых секциях с красными точкам ответвления (KR исполнение).
  • Коробка (KW) (белое основание) может использоваться только с прямыми секциями с былыми точками ответвления (KW или KRW исполнение).



  Кодированая ответвительная коробка (KR)



  Кодированная ответвительная коробка (KW)

  Ответвительные коробки доступны в следующем исполнении:

  • 3-полюсные, без предохранителей, 16 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE
  • 3-полюсные, с предохранителем, 16 A и 6.3 A, Lx (фаз может быть выбрана L1, L2, L3 ), N и PE

  Ответвительная коробка может быть оснащена контактами L4/L5 для использования с 7-проводниковыми и 7+7-проводниковыми система.

  Стандартные ответвительные коробки оснащены нейтральным проводником и контактом фазы.



  Кодированные ответвительные разъемы

  • Ответвительный разъем с кабелем (2 проводника + PE) KR

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm²  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка красная, цвет основания отличается в зависимости от токовой конфигурации.

  Токовая конфигурация	Оболочка	Основание
  N/L1	Красный	Серый
  N/L2	Красный	Зеленый
  N/L3	Красный	Черный
  N2/L3	Красный	Коричневый









  Кодированные ответвительные разъемы (KR)

  Кодированные ответвительные разъемы могут использоваться только с кодированными точка отключения (красные, KR исполнение).

  • Ответвительный разъем с кабелем (2 проводник + PE) KW

  Стандартное исполнение выполнено на ток 10 A и оснащено кабелем FROR 1 м длины  3 x 1 mm²  , в четырех различных токовых конфигурациях: N/L1, N/L2, N/L3, N2/L3. Оболочка белая, цвет основания отличается в зависимости от токовой конфигурации.

  Токовая конфигурация	Оболочка	Основание
  N/L1	Белый	Серый
  N/L2	Белый	Зеленый
  N/L3	Белый	Черный
  N2/L3	Белый	Коричневый









  Кодированные ответвительные разъемы (KW)

  Кодированные ответвительные разъемы могут использоваться только с кодированными точка отключения (белые, KW исполнение).
