Секции ввода питания

• Информационные материалы

  Информационные материалы

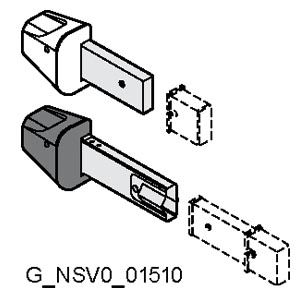

  Односторонняя секция ввода питания



  Двустороння секция ввода питания

  Секции ввода питания используются для подключения питающего кабеля.

  Для заказа доступны два исполнения:

  • Секция ввода питания (EA) для
    25 A, 2 × 25 A, 40 A или 2 × 40 A
  • Секция ввода питания (EE) для
    25 A, 2 × 25 A, 40 A или 2 × 40 A

  Две токовые цепи механически разделены.

  Для кабельного ввода необходимо дополнительно использовать пластиковый кабельный сальник M25 или M32, переменного сечения (в стандартную поставку не входит).

  Материал оболочки

  Коробка: Термопласт

  Точка подключения: Гальванизированная металлическая оболочка

  Поперечное сечение, подключаемых проводников

  N/L1/L2/L3: макс. сечение кабеля 10 мм²

  L4/L5: макс. сечение кабеля 2.5 мм²

  PU: макс. сечение кабеля 6 мм²
