Прямые секции

• Информационные материалы

  Информационные материалы



  Прямая секция шинопровода

  Прямые секции шинопровода доступны в исполнении 1.5, 2 и 3 м длины. Они заключены в прямоугольную стальную гальванизированную оболочку, окрашенную в белый цвет (RAL 9016) или не окрашенную.

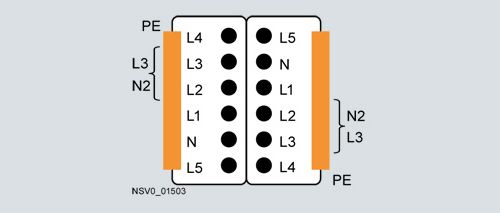

  Она оснащена круглыми проводниками, расположенными с одной или двух сторон:

  • 2 проводника для L3 + N (PE = оболочка), одно- или двусторонние
  • 4 проводника для L1 + L2 + L3 + N (PE = оболочка), одно- или двусторонние
  • 6 проводника для L4 + L1 + L2 + L3 + N + L5 (PE = оболочка).



  Проводники расположены с одной стороны



  Проводники расположены с двух сторон

  Места для подключения ответвлений равномерно распределены по секции с интервалами 0,5м, 1 м или 1,5 м.

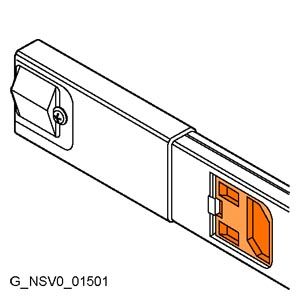

  Оболочка используется как проводник PE. Два токовых типоразмера: 25 A, 2 × 25 A, 40 A и 2 × 40 A. Все прямые секции оснащены защитой от прикосновения на точках подключения.

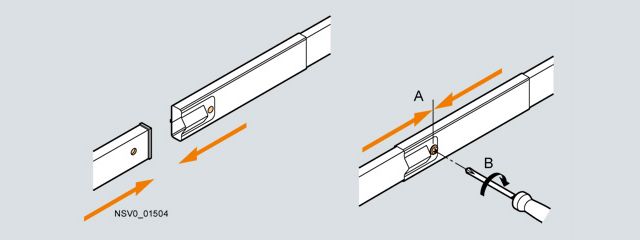

  Техника соединения



  Втычное соединение

  Сборка секций шинопровода, включая устройства ввода питания и заглушки, производится стыковкой без помощи инструмента. При соединении корпусов одновременно происходит и подключение PE-проводника.
  При стыковке секций шинопровода, секций ввода питания и торцевой заглушки срабатывают защелки. Два фиксатора предотвращают самопроизвольную расстыковку соединения. Компенсатор теплового расширения не требуется.

  .
