Дизайн

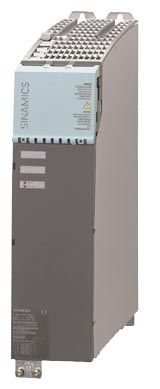

Двухдвигательный модуль имеет по умолчанию следующие интерфейсы:
• 2 подключения промежуточного контура с интегрированными шинами DC-контура
• 2 подключения питания электроники с интегрированными шинами DC-24В
• 4 розетки DRIVE-CLiQ
• 2 подключения двигателя через разъем (разъем не входит в объем поставки)
• 2 входа надежной остановки (1 вход на ось)
• 2 выхода для безопасного управления тормозом
• 2 входа датчика температуры (KTY84-130 или PTC)
• 3 подключения PE / защитного проводникаСостояние модулей двигателей показывается с помощью 2 многоцветных светодиодов.
В двухдвигательном модуле экран кабеля двигателя может подключаться в разъеме.
Экран сигнального кабеля может подключаться посредством соединительной клеммы экрана в модуле двигателя, например, тип KLBÜ 3-8 SC фирмы Weidmüller.В объем поставки модулей двигателей входят:
• Кабель DRIVE-CLiQ, соответствующий ширине модуля для подключения к следующему модулю двигателя
• Перемычка для соединения шин DC-24В со следующим модулем двигателя
• 2 разъема X21 и X22Характеристика
Перегрузочная способность
Нагрузочный цикл с преднагрузкой
Нагрузочный цикл без преднагрузки
S6 нагрузочный цикл с преднагрузкой при длительности цикла 600 s
S6 нагрузочный цикл с преднагрузкой при длительности цикла 60 s
Нагрузочный цикл с 60 с перегрузкой при длительности цикла 300 s
Нагрузочный цикл с 30 с перегрузкой при длительности цикла 300 s
Снижение характеристик
Выходной ток в зависимости от частоты модуляции
Выходной ток в зависимости от окружающей температуры
Выходной ток в зависимости от высоты установки
Снижение напряжения в зависимости от высоты установки
Интеграция
Двухосевой модуль подключается к CU320 или модуль управления SIMOTION D через интерфейс DRIVE‑CLiQ.

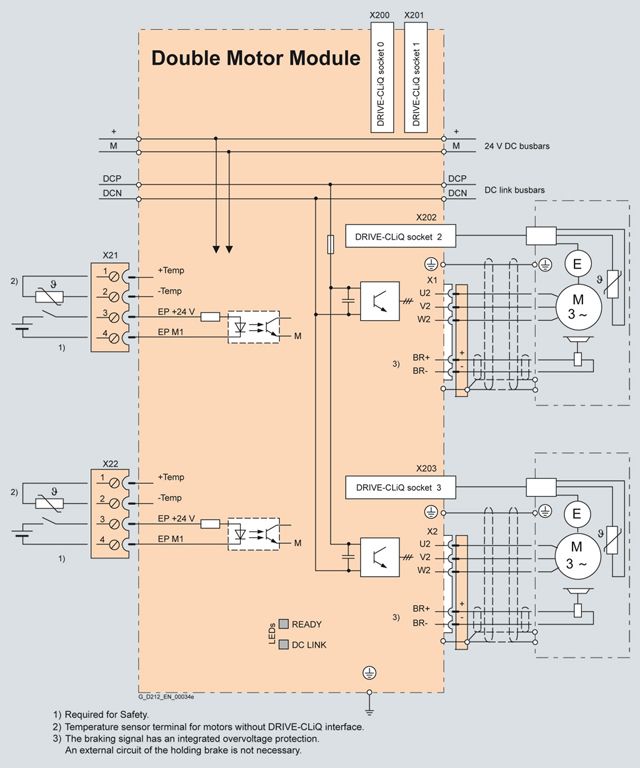

Типичная схема подключения двухосвего модуля от 2 × 3 A to 2 до 18 A
Технические данные
Общие технические данные
Электрические параметры
Напряжение DC-контура
(выше 2000 м (6562 ft) над уровнем моря)
510 ... 720 V DC
(line connection voltage 380 ... 480 В 3 AC) 1)Выходная частота
- Способ управления Servo
0 … 650 Гц 2)
- Способ управления Vector
0 … 300 Гц 2)
- Способ управления V/f
0 … 600 Гц 2)
Питание электроники
24 В DC -15 %/+20 %
Условия окружающей среды
Тип охлаждения
- Внутреннее воздушное охлаждение, внешнее воздушное охлаждение,
силовые модули с принудительным воздушным охлаждением от встроенного вентилятора - Охлаждение охлаждающей пластиной
Допустимые температуры окр. среды и охлаждающего воздуха
во время работы для компонентов на стороне сети, модулей питания и модулей двигателей
0 … 40 °C (32 … 104 °F) без снижения,
> 40 … 55 °C (104 … 131 °F) см. снижение характеристикВысота установки
Выше 1000 м (3281 ft) над уровнем моря без снижения,
> 1000 ... 4000 м (3281 ... 13124 ft) над уровнем моря см. снижение характеристикСертификаты
Соответствие
CE (low-voltage and EMC Directives)
Аппробации
cULus (File No.: E192450)
Safety Integrated
Safety Integrity Level 2 (SIL 2) to IEC 61508,
control category 3 to EN 954-1Для дополнительной информации, см. главу Safety Integrated
1) С системным ПО версия V2.5 и выше с соответствующим параметрированием и снижением мощности могут работать от сети 200 ... 240 В 3 AC с напряжением DC-контура 270 ... 360 В DC.
2) Примечание корреляция между макс. выходной частотой, частота модуляции и снижение тока, см. Описание системы.
Напряжение DC-контура 510 ... 720 V DC
Двухдвигательные модули в книжном формате
Внутреннее воздушное охлаждение
6SL3120-2TE13‑0AA3
6SL3120-2TE15‑0AA3
6SL3120-2TE21‑0AA3
6SL3120-2TE21‑8AA3
Внешнее воздушное охлаждение
6SL3121-2TE13‑0AA3
6SL3121-2TE15‑0AA3
6SL3121-2TE21‑0AA3
6SL3121-2TE21‑8AA3
Охлаждение охлаждающей пластиной
6SL3126-2TE13‑0AA3
6SL3126-2TE15‑0AA3
6SL3126-2TE21‑0AA3
6SL3126-2TE21‑8AA3
Выходной ток
- Номинальный ток Iном.
A
2 × 3
2 × 5
2 × 9
2 × 18
- Для режима S6 (40 %) IS6
A
2 × 3.5
2 × 6
2 × 10
2 × 24
- Ток базовой нагрузки IH
A
2 × 2.6
2 × 4.3
2 × 7.7
2 × 15.3
- Imax
A
2 × 6
2 × 10
2 × 18
2 × 36
Типовая оценка 1)
- На основе Iном.
кВт (л.с.)
2 × 1.6 (1.5)
2 × 2.7 (3)
2 × 4.8 (5)
2 × 9.7 (10)
- На основе IH
кВт (л.с.)
2 × 1.4 (1)
2 × 2.3 (2.5)
2 × 4.1 (5)
2 × 8.2 (10)
Ток DC-контура Id2)
A
7.2
12
22
43
Максимально допустимый ток
- Шины DC-контура
A
100
100
100
100
- Шины 24 В DC
A
20
20
20
20
Если из-за большого количества расположенных рядом модулей, максимально допустимый ток превышает 20 A, требуется дополнительное подключение 24 В DC с помощью адаптера 24 В макс. подключаемое сечение 6 мм2, макс. защитный предохранитель 20 A).
Ёмкость DC-контура
μF
110
220
220
705
Потребление тока
от 24 В DC, max.
A
1.0
1.0
1.0
1.0
Внутреннее/внешнее воздушное охлаждение
- Потери мощности 3)
- С внутренним воздушным охлаждением в электрошкафу
кВт
0.095
0.13
0.185
0.345
- С внешним воздушным охлаждением внутр./внеш.
кВт
0.06/0.035
0.07/0.06
0.09/0.095
0.105/0.24
- Потребность в охлаждающем воздухе
m3/s (ft3/s)
0.008 (0.3)
0.008 (0.3)
0.008 (0.3)
0.016 (0.6)
- Уровень звукового давления LpA (1 m)
dB
< 60
< 60
< 60
< 60
Охлаждение охлаждающей пластиной
- Потери мощности, внутр./внеш. 3)
кВт
0.055/0.035
0.06/0.065
0.08/0.1
0.095/0.25
- Термосопротивление Rth
K/ВТ
0.185
0.185
0.185
0.075
Подключение двигателя
U2, V2, W2
2 коннектора (X1, X2)4),
max. 30 A2 коннектора (X1, X2)4),
max. 30 A2 коннектора (X1, X2)4),
max. 30 A2 коннектора (X1, X2)4),
max. 30 AПодключение экрана
встроено в коннектор (X1, X2)
встроено в коннектор (X1, X2)
встроено в коннектор (X1, X2)
встроено в коннектор (X1, X2)
Подключение PE
Винт M5
Винт M5
Винт M5
Винт M5
Подключение тормоза двигателя
Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A
Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A
Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A
Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A
Кабель двигателя длина, max.
- Экранированный
м (ft)
50 (164)
50 (164)
50 (164)
70 (230)
- Неэкранированный
м (ft)
75 (246)
75 (246)
75 (246)
100 (328)
Степень защиты
IP20
IP20
IP20
IP20
Размеры
- Ширина
мм (in)
50 (1.97)
50 (1.97)
50 (1.97)
100 (3.94)
- Высота
мм (in)
380 (14.96)
380 (14.96)
380 (14.96)
380 (14.96)
- Глубина
- С внутренним воздушным охлаждением
мм (in)
270 (10.63)
270 (10.63)
270 (10.63)
270 (10.63)
- С внешним воздушным охлаждением, перед/за монтажной панелью
мм (in)
226/66.5 (8.90/2.62)
226/66.5 (8.90/2.62)
226/66.5 (8.90/2.62)
226/66.5 (8.90/2.62)
- С охлаждением с помощью охлаждающей пластины
мм (in)
226 (8.90)
226 (8.90)
226 (8.90)
226 (8.90)
Вес, ок.
- С внутренним воздушным охлаждением
кг (lb)
5.3 (11.7)
5.3 (11.7)
5.3 (11.7)
6.8 (15.0)
- С внешним воздушным охлаждением
кг (lb)
5.8 (12.8)
5.8 (12.8)
5.8 (12.8)
8.6 (19.0)
- С охлаждением с помощью охлаждающей пластины
кг (lb)
4.5 (9.92)
4.5 (9.92)
4.5 (9.92)
5.9 (13.0)
1) Номинальная мощность стандартного асинхронного двигателя при 600 В напряжении DC-контура.
2) Номинальный ток DC-контура для выбора внешних подключений.
Для вычисления тока DC-контура при выборе модуля питания, см. Описание системы "Силовые модули/модули питания".3) Потери мощности в модуле двигателя в номинальном режиме, включая потери в цепи 24 V DC питание электроники.
4) Коннектор не входит в объем поставки, см. Принадлежности.
