Адаптер блока управления CUA31

• Заказные данные
  (1)
• Аксессуары
  (1)
• Информационные материалы

  Информационные материалы

  Адаптер блока управления CUA31 используется для преобразования интерфейса PM-IF в интерфейс DRIVE-CLiQ. Адаптер позволяет Силовым модулям книжного формата работать на Блоке управления CU320 или SIMOTION D.

  Дизайн

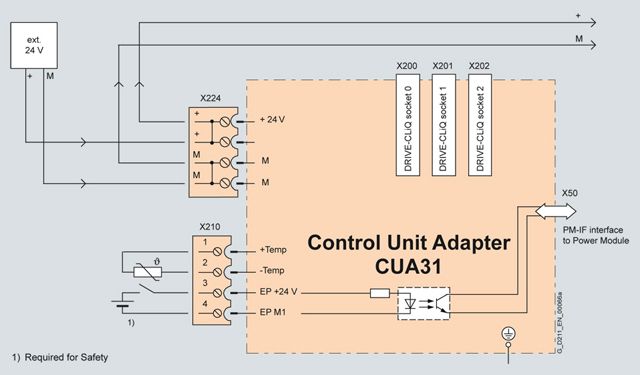

  Адаптер блока управления CUA31 оснащен следующими интерфейсами:
  • 1 вход температурного датчика (KTY84 130 или PTC)
  • 3 гнезда DRIVE CLiQ
  • 1 разъем для питания электронной системы через разъем питания 24 В DC
  • 1 безопасный резервный вход (с возможностью импульса)
  Состояние Адаптера блока управления CUA31 отображается при помощи двух многоцветных светодиодных индикаторов

  Интеграция

  Адаптер блока управления CUA31 устанавливается на Силовой модуль книжного формата и подключается к Блоку управления CU320 или SIMOTION D через соединение DRIVE-CLiQ.
  Питание поступает на адаптер блока управления CUA31 при помощи Силового модуля через интерфейс PM-IF. Если адаптер блока управления CUA31 должен оставаться подключенным даже во время выключения Силового модуля, необходимо обеспечить питание с внешнего источника 24 В DC.
  Другие устройства DRIVE-CLiQ, например, Модули датчиков или Терминальные модули, могут подключаться на Адаптер блока управления CUA31



  Технические данные

  Адаптер блока управления CUA31
  Максимальное требование к значению тока при 24 В DC без DRIVE-CLiQ	0.15 A
  Максимальное сечение провода	2.5 мм2
  Ширина	73 мм (2.87 дюйм)
  Высота	165.8 мм (6.53 дюйм)
  Глубина	37.3 мм (1.47 дюйм)
  Вес, примерно	0.31 кг (0.68 фнт)
