  Информационные материалы

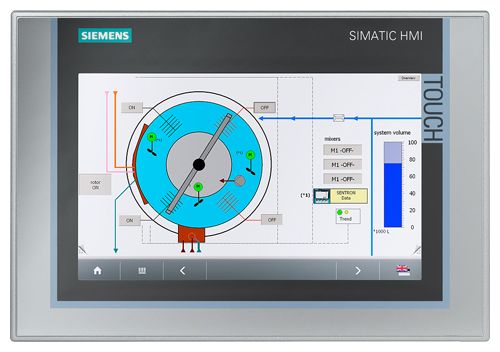

  Панельные компьютеры SIMATIC HMI IPC277D предназначены для задач управления и визуализации

  • Высокая гибкость выбора прочных широкоформатных панелей размером от 7" до 12"
  • Высокое разрешение, широкий угол обзора и настраиваемая в 100% диапазоне подсветка яркого экрана с оптимизированным потреблением энергии
  • Не требует обслуживания вследствие использования в качестве носителей информации карт CompactFlash и твердотельных дисков SSD, а также работе без вентиляторов при температуре внешней среды до 50 °C
  • Максимальная промышленная функциональность благодаря энергонезависимой памяти не требующей использования батарей
  • Готовые к работе комплекты с пакетами визуализации или/и управления



  Доступны следующие конфигурации с передними панелями:

  • 7" Touch
  • 9" Touch
  • 12" Touch
  • все панели имеют широкоформатные дисплеи

  Область применения

  Панельный компьютер SIMATIC HMI IPC277D является компактным и эффективным в потреблении энергии устройством с сенсорным экраном размером от 7 дюймов и больше. Сердцем SIMATIC HMI IPC277D служит высокопроизводительный процессор Intel Atom последней генерации. Эти компьютеры, назваемые как Nanopanel PC, разработаны для непрерывной 24-часовой работы в сутки при высоких восздействиях темературы, вибрации, ударных нагрузок и электромагнитных помех:

  • Простые задачи управления и визуализации в таких областях как металлообработка, строительство, автоматизация зданий, транспортные системы, или системы передачи энергии.
  • Сбор, дальнейшая обработка и визуализация данных
  • Все приложения для управления оборудованием созданные в C/C++ или с WinAC/WinCC RT Advanced и требующие для основы промышленный компактный ПК
  • Дополнительно может применяться в кораблестроении, автоматизации зданий, автоматизации складов и логистике

  Спектр приложений простирается от полностью интегрированных с TIA, таких как WinAC, до пользовательских приложений автоматизации написанных на C/C++ и специфических операционных системах. Для приложений, которым требуется операционная система Windows XP Professional, доступна Windows XP Professional Multi-Language установленная на твердотельном диске SSD.

  Панельные компьютеры SIMATIC HMI IPC277D могут использоваться с предустановленными пакетами WinCC RT Advanced и/или с WinAC RTX 2010/F как готовые к использованию системы с привлекательной ценой.

  Дизайн

  Панельный компьютер HMI IPC277D представляет собой компактное устройство с функциями визулизации и управления на компьютерной основе.

  Системный блок:

  • Промышленный металлический корпус устойчивый к ударным воздействиям и вибрации, с защитой от электромагнитных воздействий
  • Конфигурации процессор /оперативная память:
    • Intel Atom E640 1.0 ГГц, 1 ГБ RAM
  • Интерфейсы (доступные с одной стороны):
    • 2 интерфейса Ethernet LAN 10/100/1000 Мбит/с (RJ45)
    • 3 высокоскоростных порта USB V2.0
    • 1 порт COM1 (RS232)
  • Полевая сеть
    • PROFINET Realtime с интерфейсом стандартого Ethernet
  • Энергонезависимая память
    • 512 KB энергонезависимой памяти (MRAM), из которых 128 КБ для сохранения во время внезаного отключения питания (опция)
    • Изолированный блок питания: 24 В DC (от 20.4 до 28.8 В)
  • Привода:
    • Твердотельный диск SSD 50 ГБ (с технологией SLC)
    • привод CF карт (доступный для замены): 4 ГБ или 8 ГБ
  • Предустановленные операционные системы:
    • Windows Embedded Standard 2009
    • Windows Embedded Standard 7 будет доступна вскоре

  Компоненты операторского управления:

  Возможны следующие варианты операторских панелей:

  7" Touch

  • цветной дисплей 7" TFT, разрешение 800 x 480 пикселей
  • резистивный аналоговый сенсорный экран

  9" Touch

  • цветной дисплей 9" TFT, разрешение 800 x 480 пикселей
  • резистивный аналоговый сенсорный экран

  12" Touch

  • цветной дисплей 12" TFT, разрешение 1280 x 800 пикселей
  • резистивный аналоговый сенсорный экран



  Компоненты расширения (аксессуары)

  SIMATIC IPC DiagMonitor

  • Программные пакеты PC для диагностики/вывода сообщений о проблемах PC
  • Подробное наблюдение за температурой, сторожевой таймер
  • Подсчет времени работы оборудования для превентивного обслуживания
  • Встроенные функции ведения журнала событий, помощь на (English/German)
  • Возможен мониторинг по SNMP и OPC интерфейсам

  SIMATIC IPC Image & Partition Creator

  • Программный пакет для превентивного копирования содержимого носителей информации (CF карт, SSD)
  • Высокоскоростное восстановление системы и данных раздела с побитовой точностью; пользовательское программное обеспечение также копируется
  • Программный пакет для перенастройки размеров разделов дисков.

  SIMATIC IPC USB FlashDrive

  • Mobile memory medium for SIMATIC PC/PG
  • Fast data transfer (USB 2.0) and high memory capacity
  • Ultra-compact and rugged

  SIMATIC IPC Service USB FlashDrive

  • Мобильное устройство для сохранения/восстановления данных
  • Установленный пакет Image & Partition Creator V3.0 и BIOS manager
  • Ультракомпактность и промышленное исполнение

  Industrial USB Hub 4

  • Промышленный хаб USB 2.0, передняя панель IP65
  • Установка в шкафу управления или на DIN рейку
  • Инспекционное окно и светодиоды для каждого из четырех интерфейсов

  Замечание:

  Смотрите для дальнейшей информации "Expansion components".

  Функции

  Визуализация

  • Программный пакет SIMATIC WinCC RT Advanced может быть заказан в предустановленной готовой для использования опции. WinCC RT Advanced предлагает мощные функции для визуализации процессов на уровне машин.
  • Память для сообщений (PMB) лоступна в дополнительных разделах.

  Управление

  Несколько уровней контроля доступны для оптимального контроля процесса с WinAC RTX:

  • Циклическое выполнение программы
  • Генерация прерываний
  • Выполнение программы в заданное время и дату
  • Контроллер может сохранять до 128 КБайт данных в интегрированной не зависимой от питания памяти. Не требуется UPS
  • Полное сохранение всех данных контроллера SIMATIC WinAC RTX может быть достигнуто с любым коммерческим источником бесперебойного питания UPS

  Функции безопасности с WinAC RTX F

  • Функции противоаварийной защиты и обеспечения безопасности реализуются включением соответствующих функциональных блоков в программу пользователя. Функциональные блоки пакета S7 Distributed Safety способны выявлять нештатные ситуации и переводить или удерживать оборудование предприятия в безопасных состояниях. Функции противоаварийной защиты и обеспечения безопасности распределены:
    • F секцией программы контроллера WinLC RTX F и
    • F модулями ввода-вывода
  • F модули позволяют производить подключение и предварительную обработку сигналов кнопок экстренного отключения питания, световых барьеров, устройств управления двигателями и т.д. Они оснащены необходимым программным обеспечением и аппаратурой для построения систем требуемого класса безопасности. Пользователь программирует только собственные функции безопасности. Функции обеспечения безопасности процесса формируются на основе функций безопасности пользователя и внутренними системными функциями реакции на ошибки. Если F система при появлении ошибки не способна выполнить функцию безопасности пользователя, то она выполняет функцию реакции на ошибку и формирует необходимые управляющие воздействия. Например, деактивирует часть выходов или переводит F CPU в состояние STOP.

  Открытый доступ к данным процесса

  • SIMATIC NET OPC сервер, включенный в пакеты SIMATIC IPC227C (варианты с WinAC RTX), обеспечивает поддержку доступа ко всем значениям технологических параметров. Через этот интерфейс с SIMATIC WinAC RTX могут быть связаны любые системы визуализации или обработки данных.

  Коммуникации

  • Программирование контроллера WinAC RTX из среды STEP 7 и загрузка проекта WinCC RT Adavanced выполняется через встроенный интерфейс Industrial Ethernet. Для этой цели на компьютере установлен пакет SIMATIC NET SOFTNET S7 Lean.

  Использование другого программного обеспечения

  • Пользователь имеет возможность устанавливать любое поддерживаемое программное обеспечение. Например, Windows XP Embedded 2009 позволяет устанавливать дополнения для WinAC RTX.

  Особенности

  SIMATIC HMI IPC277D

  • Прочные, в промышленном исполнении сенсорные широкоформатные дисалеи размером 7" / 9" / 12"
    • Высокое разрешение, 16 миллионов цветов, широкий угол обзора, настраиваемая в пределах от 0 до 100% яркость подсветки (это также оптимизирует потребление энергии)
    • Концепция панелей общая для Panel PC и Comfort Panel
    • Работа без вентиляторов при температуре внешней среды до 50 °C.

  Высокая производительность при низком потреблении энергии

  • Технология оптимизированного энергопотобления процессоров Intel Atom серии E6xx
  • Удаленный перевод компьютера из режима ожидания в активный режим и обратно по сети
  • Поддержка Sleep States/SpeedStep с динамической адаптацией потребления энергии в зависимости от требуемой производительности компьютера
  • Технология виртуализации Intel VT-x


  Высокая степень промышленной функциональности и гибкости для встроенных решений

  • Гибкая концепция памяти: карты CF или твердотельный диск SSD
  • 2 порта Гбит Ethernet (с функциями teaming); PROFINET с RT функциональностью (по стандартному Ethernet)
  • 3 высокоскоростных порта USB 2.0
  • 1 RS232
  • Готовые к работе комплекты с программными пакетами WinAC RTX2010 и/или WinCC RT Advanced (опции)
  • 512 КБ энергонезависимой памяти (MRAM), 128 КБ из которых могут использоваться для записи данных во время неожиданного отключения питания (опция)


  Высокая надежность системы для уменьшения риска сбоев и уменьшения затрат на восстановление системы

  • Работа без обслуживания благодаря отсутствию вращающихся частей (вентиляторов, жестких дисков)
  • Работа без батарей даже для энергонезависимой памяти (с синхронизацией времени по сети)
  • Полная самодиагностика с использованием установленного пакета SIMATIC IPC DiagBase


  Высокая защита инвестиций

  • Долговременая доступность: Сервис и поддержка в течение 8 – 10 лет после начала поставок

  Технические данные

  	SIMATIC HMI IPC277D
  Основные характеристики
  Процессоры	Intel Atom E640 1.0 ГГц, 1 ГБ RAM Intel Atom E660 1.3 ГГц, 2 ГБ RAM будет доступно вскоре
  Чипсет	Intel Controller Hub EG20T
  Энергонезависимая память MRAM	512 КБ, 128 КБ которой могут использоваться для сохранения данных во время врезапного выключения
  Операционная система	без операционной системы предустановленная Windows XP Embedded Standard 2009, в сочетании с CF картой 2 ГБ или более, или твердотельный диск SSD, или жесткий диск (опция) Windows XP Professional MUI (в сочетании с твердотельным или жестким диском; MUI: Multi Language User Interface) (опция) Windows 7 Ultimate и Windows Embedded Standard 7 будут вскоре Linux1) (проектно-специфический, по требованию) Другие операционные системы по требованию
  Блок питания	24 В DC (20.4 В ... 28.8 В) Изолированный  буферизация временных сбоев питания: макс. 10 мс Кнопка выключения Индикация сбоев питания посредством сигналов Power Fail
  Привода
  FlashDrive	Опции; заменяемый, доступные снаружи, с подержкой диагностики 2 ГБ 4 ГБ 8 ГБ
  Твердотельный диск (SSD)	Опция  50°ГБ SATA, 2.5" с технологией SLC, специально доработаный для промышленного использования
  CD/DVD/Floppy	используя USB (не включено в состав поставки)
  Интерфейсы
  PROFINET	PROFINET RT по стандартному контроллеру Ethernet
  Ethernet	2 x 10/100/1000 Mbit/s (RJ 45) Два независимых контроллера Intel: Intel 82574L / Intel Controller Hub EG20T С функциями teaming
  USB	V2.0/высокоскоростной: 3 x
  последовательный	COM1 (V.24)
  Клавиатура	по USB (не включен в состав поставки)
  Мышь	по USB (не включен в состав поставки)
  Функции мониторинга
  Температура	температура процессора материнской платы Сообщения могут быть обработаны в пользовательском приложении
  Сторожевой таймер	Наблюдение за выполнением программ Время наблюдения настраивается в программе Может быть настроен перезапуск или ожидание Сообщения могут быть обработаны в пользовательском приложении.
  Функции мониторинга по сети	DiagBase SIMATIC IPC DiagMonitor Удаленное наблюдение за следующими параметрами: сторожевым таймером  температурой  наблюдение за работой дисков (SMART) наблюдение за системой/Ethernet (Heart Beat) счетчик наработанного времени Коммуникации: интерфейс Ethernet (SNMP протокол) OPC для интеграции с программными пакетами SIMATIC конфигурация архитектуры клиент/сервер просмотр журналов событий
  Внешние условия
  Степень защиты в соответсвии с EN 60529 (спереди/сзади)	IP65/IP20
  Температура внешней среды во время работы	0 °C … 50 °C
  Сертификаты
  Морской сертификат (будет вскоре) Только для конфигураций с CompactFlash или SSD	будет вскоре





  1) для специфических версий LINUX смотрите спецификацию Siemens "Suitable for LINUX", на http://www.siemens.de/simatic-pc/geeignet-fuer-linux (LINUX is a trademark of Linus Torvald).

  	SIMATIC HMI IPC277D
  Передняя панель	7" TFT Touch, widescreen	9" TFT Touch, widescreen	12" TFT Touch, widescreen
  Дисплей
  Разрешение (Ш x В пикселей)	800 x 480	800 x 480	1280 x 800
  Элементы управления
  Функциональные клавиши	Нет	Нет	Нет
  Алфавитноцифровая клавиатура	Нет	Нет	Нет
  Сенсорный экран (аналоговый/резистивный)	Да	Да	Да
  Мышь на передней панели	Нет	Нет	Нет
  Исполнение
  Централизованное	Да	Да	Да
  Распределенное	Нет	Нет	Нет
  Размеры
  Монтажные размеры (Ш x В x Г) в мм	197 x 141 x 71	251 x 166 x 71	310 x 221 x 66
  Размеры передней панели (Ш x В) в мм	214 x 158	274 x 190	330 x 241
  Аксессуары	Стилус	Стилус	Стилус







  Дальнейшая информация

  Поставка

  Производство и поставка приборов обычно выполняется за 13 рабочих дней с момента размещения заказа. Аппаратура с носителями данных и предварительно установленным и готовым к использованию программным обеспечением поставляются в смонтированном виде.

  Ввод в эксплуатацию

  После подготовки всех приложений управления и/или визуализации необходимо выполнить следующие шаги:

  • Опционально: установите дополнительную аппаратуру
  • Загрузите проекты из STEP 7 или WinCC flexible
  • Загрузите лицензионные ключи для промышленного программного обеспечения SIMATIC
  • Сделайте резервную копию установленного программного обеспечения и защитите Flash носители данных отключением усовершенствованного фильтра записи

  Запасные части

  Для всех готовых вариантов существует возможность заказа запасных частей. Дополнительно могут заказываться:

  • Только для IPCs с заменяемыми картами CompactFlash Card
