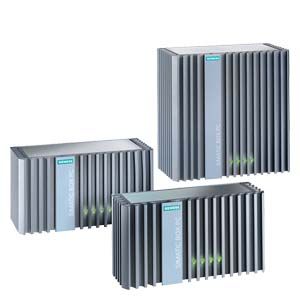

Комплекты с SIMATIC IPC227D

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы



  • Быстрый старт в автоматизации на основе встроенных решений на платформе PC
    • SIMATIC WinAC RTX или SIMATIC WinAC RTX F проинсталированны и готовы к использованию на SIMATIC IPC227D
    • PROFINET и Industrial Ethernet полностью сконфигурированы для использования со средой SIMATIC
    • Опция с WinCC flexible для задач визуализации с SIMATIC WinAC RTX
    • Конфигурирование и программирование с SIMATIC STEP 7 по Industrial Ethernet или PROFINET
  • Требования безопасности до SIL 3 согласно IEC 61508/62061 или согласно протоколу международной организации по стантартизации EN ISO 13849-1 до PL e могут быть выполнены с WinAC RTX F.
  • Надежная работа
    • Работа без жестких дисков с использованием карт Compact Flash (CF card) и Windows Embedded Standard 2009
    • Работа без вентилятора
    • 128 KB памяти для сохранения даннных WinAC RTX даже без источника бесперебойного питания (UPS)
  • Гибкость среды автоматизации на основе PC
    • Использование   WinAC ODK с SIMATIC WinAC RTX или SIMATIC WinAC RTX F (только для чтения на fail-safe части программы)
    • Интерфейсы USB для подключения периферии, порт для подключения монитора
    • могут использоваться карты PCIe

  Область применения

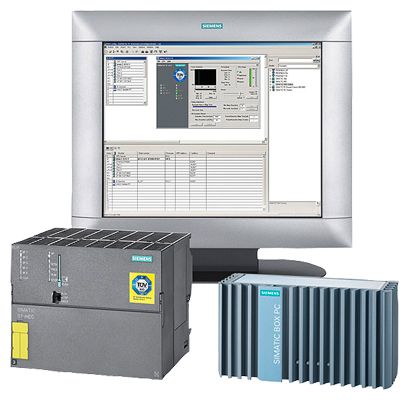

  Встраиваемые компьютеры SIMATIC IPC227D с программным пакетом WinAC RTX объединяют преимущества управления на основе PC и классического PLC: это позволяет сделать гибкую интеграцию разных приложений в области автоматизации на одной аппаратной основе. Отсутствие вентиляторов и конфигурация без жесткого диска делают возможнным инсталляцию SIMATIC IPC227D прямо на машине в жестких производственных условиях. C использованием интерфейса PROFINET, система может быть интегрирована в существующую среду автоматизации (SIMATIC, привода Siemens) с малыми усилиями.

  SIMATIC IPC227D с пакетом WinAC RTX является предпочтительной платформой при следующих требованиях к системе автоматизации:

  • Ультракомпактность и работа без сопровождения ("headless operation")
  • Использование с удаленным экраном
  • Интеграция различных задач, таких как управление, технологические функции или обработка данных на одной платформе
  • Использование специфических приложений
  • Использование на машинном уровне
  • Требования безопасности до SIL 3 согласно IEC 61508/62061 или согласно протоколу международной организации сертификации EN ISO 13849-1 до PL e и могут быть выполнены с WinAC RTX F

  Функции

  Управление:

  • Несколько уровней контроля доступны для оптимального контроля процесса с WinAC RTX:
    • Циклическое выполнение программы
    • Генерация сигналов тревоги
    • Выполнение программы в нужное время и дату
  • Контроллер может сохранять до 128 КБайт данных в интегрированной не зависимой от питания памяти. Не требуется UPS.
  • Полное сохранение всех данных контроллера SIMATIC WinAC RTX может быть достигнута с любым коммерческим источником бесперебойного питания UPS

  Функции безопасности с WinAC RTX F:

  Функции противоаварийной защиты и обеспечения безопасности реализуются включением соответствующих функциональных блоков в программу пользователя. Функциональные блоки пакета S7 Distributed Safety способны выявлять нештатные ситуации и переводить или удерживать оборудование предприятия в безопасных состояниях. Функции противоаварийной защиты и обеспечения безопасности распределены между:

  • F секцией программы контроллера WinLC RTX F и
  • F модулями ввода-вывода.

  F модули позволяют производить подключение и предварительную обработку сигналов кнопок экстренного отключения питания, световых барьеров, устройств управления двигателями и т.д. Они оснащены необходимым программным обеспечением и аппаратурой для построения систем требуемого класса безопасности. Пользователь программирует только собственные функции безопасности. Функции обеспечения безопасности процесса формируются на основе функций безопасности пользователя и внутренними системными функциями реакции на ошибки. Если F система при появлении ошибки не способна выполнить функцию безопасности пользователя, то она выполняет функцию реакции на ошибку и формирует необходимые управляющие воздействия. Например, деактивирует часть выходов или переводит F CPU в состояние STOP.

  Визуализация:

  • SIMATIC WinCC RT Advanced может заказываться как предварительно установленное и готовое к работе программное обеспечение. WinCC RT Advanced обеспечивает поддержку мощного набора функций визуализации, мониторинга и оперативного управления на уровне производственных машин и установок.
  • Доступна память для сообщений (PMB) на дополнительном разделе.

  Открытый доступ к данным процесса:

  • SIMATIC NET OPC сервер, включенный в пакеты SIMATIC IPC227C (варианты с WinAC RTX), обеспечивает поддержку доступа ко всем значениям технологических параметров. Через этот интерфейс с SIMATIC WinAC RTX могут быть связаны любые системы визуализации или обработки данных.

  Коммуникации:

  • Программирование контроллера WinAC RTX из среды STEP 7 и загрузка проекта WinCC RT Adavanced выполняется через встроенный интерфейс Industrial Ethernet. Для этой цели на компьютере установлен пакет SIMATIC NET SOFTNET S7 Lean.

  Использование другого программного обеспечения:

  • Пользователь имеет возможность устанавливать любое поддерживаемое программное обеспечение. Например, Windows XP Embedded 2009 позволяет устанавливать дополнения для WinAC RTX.

  Дальнейшая информация

  Поставка

  Производство и поставка приборов обычно выполняется за 13 рабочих дней с момента размещения заказа. Аппаратура с носителями данных и предварительно установленным и готовым к использованию программным обеспечением поставляются в смонтированном виде.

  Ввод в эксплуатацию

  После подготовки всех приложений управления и/или визуализации необходимо выполнить следующие шаги:

  • Опционально: установите необходимые программные пакеты на устройстве
  • Загрузите проекты из STEP 7 или WinCC Advanced/ WinCC Professional
  • Сделайте резервную копию установленного программного обеспечения и защитите Flash носители данных отключением усовершенствованного фильтра записи

  Запасные части

  Для всех готовых вариантов существует возможность заказа запасных частей.
