SINUMERIK 828D BASIC

Заказные данные
(6)
Аксессуары
(21)

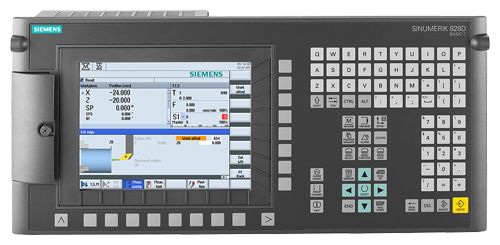

SINUMERIK 828D BASIC T PPU 241.2, горизонтальная

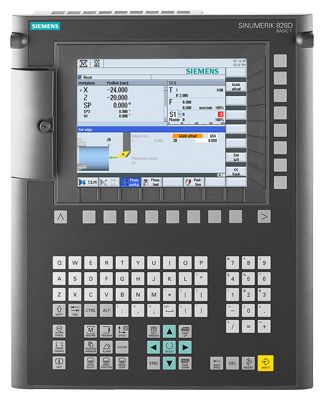

SINUMERIK 828D BASIC T PPU 240.2, вертикальная

SINUMERIK 828D BASIC это моноблочная система ЧПУ, специально сконструированная для современных стандартных токарных и фрезерных станков.

Моноблочная система ЧПУ крепится с задней стороны с помощью специальных элементов, входящих в объем поставки.

Функции

варианты панелей оператора для горизонтального и вертикального исполнения корпуса
встроенная полная клавиатура ЧПУ (QWERTY) с короткоходовыми клавишами
карта CompactFlash, USB- и Ethernet-интерфейс на панели оператора
дополнительный Ethernet-интерфейс на задней стороне ЧПУ для подключения к сети предприятия
встроенный контроллер на основе набора команд SIMATIC S7-200 с программированием на языке LAD (ladder logic programming)
интерфейс входов/выходов на основе PROFINET для подключения периферии контроллера и станочного пульта
соединение для GSM/GPRS-модема: Easy Message (опция)
лицензируемые опции ЧПУ
до 5 осей/шпинделей для токарной и фрезерной обработки
1 аналоговый шпиндель
1 канал обработки/группа режимов работы
встроенное управление инструментом с контролем стойкости инструмента
управление запасными инструментами (опция)
графическое программирование технологических переходов ShopTurn/ShopMill (опция)
конфигурируемые экраны пользователя SINUMERIK Integrate Run MyScreens (Easy Screen)
встроенный метод архивации данных для простого обновления данных
устранение дефектов в течение 24 месяцев, начиная со 2-ого ввода в эксплуатацию, для всех компонентов системы согласно описанию услуг OSS

Интеграция

Следующие компоненты могут быть подключены к SINUMERIK 828D BASIC:

2 электронных маховичка¹⁾
мини-РПУ с маховичком
3 модуля ввода/вывода SINUMERIK PP 72/48D PN или PP 72/48D 2/2A PN
станочный пульт SINUMERIK MCP 310C USB или MCP 483C USB
SINUMERIK MCP Interface PN
GSM/GPRS-модем
мультифункциональные измерительные устройства SENTRON PAC
приводная система SINAMICS S120 Combi через DRIVE-CLiQ

¹⁾ Третий маховичок может быть подключен через MCP Interface PN. Использование: Manual machine.

Конфигурация

Обзор подключений SINUMERIK 828D BASIC T/BASIC M

Особенности

компактная, надежная и необслуживаемая моноблочная система ЧПУ со специализированным программным обеспечением для токарной и фрезерной технологии
прецизионная обработка с точностью 80 бит NANO^FP
новый интерфейс пользователя SINUMERIK Operate, оформление идентично SINUMERIK 840D sl
интеллектуальные кинематические трансформации для:
- фрезеровальной и сверлильной обработки на торцовой и боковой поверхности детали
- обработки цилиндрических деталей
ShopTurn/ShopMill: минимальное время программирования при изготовлении оригинальных или мелкосерийных деталей
технологический пакет SINUMERIK MDynamics с новой функцией Advanced Surface: великолепное качество поверхности и минимальное время обработки при изготовлении отформованных деталей
programGUIDE: минимальное время обработки и максимальная гибкость в крупносерийном производстве
единственный в своем роде спектр технологических циклов – начиная от обработки любых токарных и фрезерных контуров с обнаружением остатков материала и заканчивая измерениями в процессе обработки
динамические элементы: оригинальные средства обеспечения управления и программирования с рядами динамических изображений
самые современные способы передачи информации: карта CompactFlash, флэшка и сеть предприятия (Ethernet)
Easy Message: максимальная готовность станка к работе благодаря автоматическому контролю за ходом процесса через текстовые сообщения (SMS)
Easy Extend: гибкое использование агрегатов станка, например, A-оси/делительной головки
планировщик техобслуживания: информирование о текущих задачах по ТО на основе установленных интервалов ТО

Технические данные

Order number		6FC5370-3AA30-0AA0	6FC5370-4AA30-0AA0
product brand name		SINUMERIK	SINUMERIK
Product type designation		828D	828D
Product designation		PPU 241.3	PPU 240.3
Performance class for CNC controllers		BASIC	BASIC
Design of operator panel		Horizontal	Vertical
mounting position of operating panel		Vertical	Vertical
Supply voltage for DC	V	24	24
● Relative negative tolerance at 24 V	%	20	20
● Relative positive tolerance at 24 V	%	15	15
Active power consumption maximum	W	60	60
Buffering time in the event of power failure	ms	3	3
● Note		20 ms with SITOP smart power supply	20 ms with SITOP smart power supply
Umweltkategorie gemäß IEC 60721-3-3		Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).

●
— Degree of protection front		IP65	IP65
— Protection class on the front Note		With closed front cover	With closed front cover
● Degree of protection rear		IP20	IP20
Relative humidity at 25 °C (77 °F), during
● storage	%	10 ... 100	10 ... 100
● transport	%	5 ... 95	5 ... 95
● operation	%	5 ... 90	5 ... 90
Ambient temperature, during
● storage	°C (°F)	-25 ... +55 (-13 ... +131)	-25 ... +55 (-13 ... +131)
● transport	°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
● operation
— front	°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
— rear	°C (°F)	0 ... 55 (32 ... 131)	0 ... 55 (32 ... 131)
Height	mm (in)	380 (14.96063)	220 (8.66142)
Width	mm (in)	310 (12.20472)	483 (19.01575)
Depth	mm (in)	105 (4.13386)	105 (4.13386)
Net weight	kg (lb (avoirdupois))	4.5 (9.9208)	4.5 (9.9208)
Certificate of suitability		CE, cULus	CE, cULus
