  Информационные материалы

  Фитинги обеспечивают возможность соединения компонентов с различными типами соединения, например, труб с резьбой NPT с запорными вентилями по DIN 16270 ... 16272 или труб с соединительным переходником (например, 7MF9008).

  Дизайн

  Соединительные детали изготовлены из X 6 CrNiMoTi 17 12 2, мат. № 1.4571 и доступны в трех версиях:

  • Резьба ¼-18 NPT и соединительный стержень G½ по DIN EN 837‑1
  • Резьба ½-14 NPT и соединительный стержень G½ по DIN EN 837‑1
  • Резьба ½-14 NPT и резьба ½-14 NPT

  Чертеж



  Соединительный фитинг с резьбой ¼-18 NPT и внешней резьбой G½ (7MF9001-1AA), размеры в мм



  Соединительный фитинг с резьбой ½-14 NPT и внешней резьбой G½ (7MF9001-1CA), размеры в мм

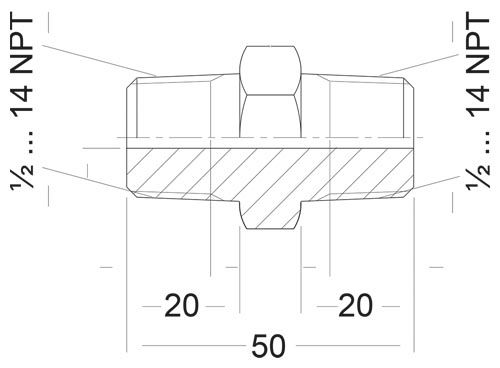

  Соединительный фитинг с резьбой ½-14 NPT и резьбой ½-14 NPT (7MF9001-1DA), размеры в мм



  Соединительный фитинг с резьбой ½-14 NPT и резьбой M20 x 1.5 (7MF9001-1EA), размеры в мм

  Соединительный фитинг с соединением труб со штуцерным соединением и обжимным кольцом 12 S, ∅12 мм и резьбой ½-14 NPT (7MF9001-1FA), размеры в мм

  Соединительный фитинг с соединением труб со штуцерным соединением и обжимным кольцом 14 S, ∅14 мм и резьбой ½-14 NPT (7MF9001-1GA), размеры в мм
