Овальный фланец
Овальный фланец
- Заказные данные (2)
- Аксессуары (4)
- Информационные материалы
Информационные материалы

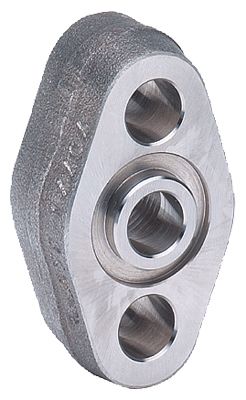

Овальный фланец 7MF9408-2C. Для измерительных преобразователей абсолютного и дифференциального давления оборудован внутренней резьбой ½‑14 NPT и предназначен для эксплуатации при макс. рабочем давлении 400 бар.

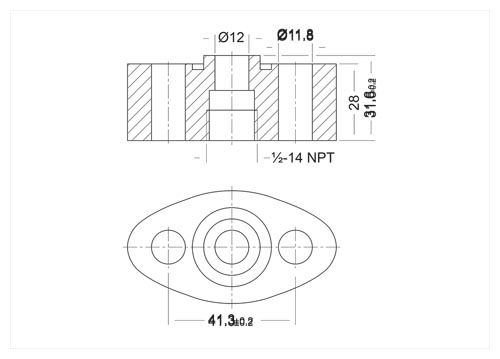

Чертеж
Овальный фланец 7MF9408-2C., размеры в мм
Дополнительно
Набор принадлежностей для овального фланца
- E13: 2 болта M10x40 по DIN EN 4762, 2 шайбы, 1 O-кольцо (FPM 90)
- E34: 2 болта 7/16‑20 UNF x 1½ дюйма по ASME B18.3, 1 O-кольцо (FPM 90)
- E16: 2 болта M10x40 по DIN EN ISO 4762, 2 шайбы, 1 плоская прокладка
- E36: 2 болта 7/16‑20 UNF x 1½ дюйма по ASME B18.2.1, 1 плоская прокладка
Шайбы Ø 10.5 мм по DIN 125
Плоские прокладки из PTFE, макс. 420 бар, 80 °C
O-кольцо по DIN 3771, 20 x 2.65 - S - FPM90, макс. 420 бар, 120 °C
Примечание: Применение болтов M10 разрешено только до PN 160!
