Чертеж

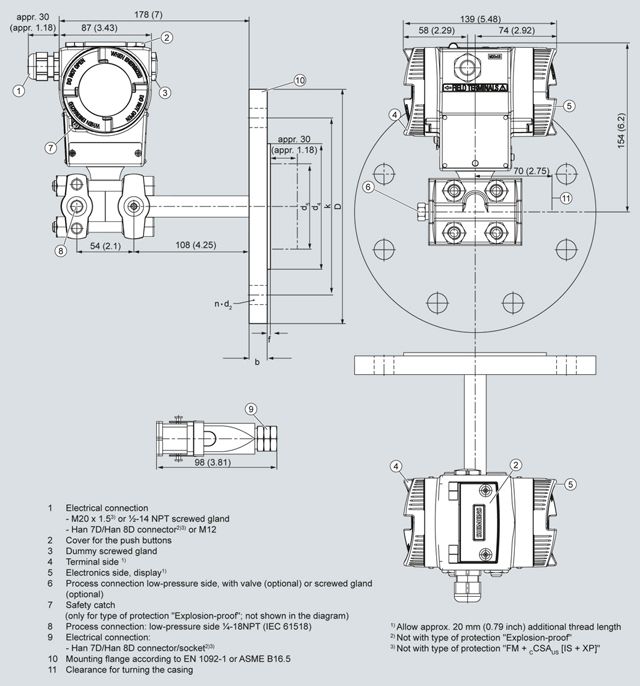

SITRANS P - преобразователь давления для измерения уровня, серия Р500, размеры в мм

Посоединение по EN 1092-1

Номинальный диаметр	Номинальное давление	L	D	h	d₂	d₄	d₅	d_M	j	k	n	L
		мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
DN50	PN 40	20	165	61	18	102	48,3	47²⁾	2	125	4
DN 80	PN 40	24	200	90	18	138	76	72¹⁾	2	160	8	0, 50, 100, 150 or 200
DN 100	PN 16	20	220	115	18	158	94	89	2	160	8
	PN 40	24	235	115	22	162	94	89	2	190	8

Подсоединение по ASME B16.5

Номинальный диаметр	Номинальное давление	L	D	d₂	d₄	d₅	d_M	j	k	n	L
		(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)	(мм)		(мм)
2 дюйма	Класс 150	0.77 (19,5)	5.91 (150)	0.75(19,0)	3.62(92)	1.9(48,3)	2.32(59,0)	0.079(2,0)	4.75(120,7)	4	0, 2, 3.94, 5.94 or 7.87 (0, 50, 100, 150 or 200)
	Класс 300	0.89 (22,7)	6.49(165)	0.75(19,0)	3.62(92)	1.9(48,3)	2.32(59,0)	0.079(2,0)	5.0(127)	8
3 дюйма	Класс 150	0.96 (24,3)	7.5 (190,5)	0.75 (19,0)	5 (127)	3.0 (76)	2.83 ¹⁾ (72)	0.079(2,0)	6 (152,4)	4
	Класс 300	1.14 (29,0)	8.27 (210)	0.87 (22,2)	5 (127)	3.0 (76)	2.83 ¹⁾ (72)	0.079(2,0)	6.69 (168,3)	8
4 дюйма	Класс 150	0.96 (24,3)	9.06 (230)	0.75 (19,0)	6.19 (157,2)	3.69 (94)	3.5 (89)	0.079(2,0)	7.5 (190,5)	8
	Класс 300	1.27 (32,2)	10.04 (255)	0.87 (22,2)	6.19 (157,2)	3.69 (94)	3.5 (89)	0.079(2,0)	7.88 (200)	8

Пояснения к таблице:

d: Внутренний диаметр прокладки по DIN 2690

d_M: Эффективный диаметр мембраны

^{1 )}89 мм = 3½ дюйма при длине тубуса L=0.

Технические данные

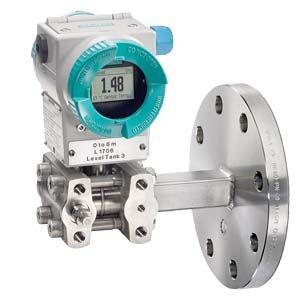

SITRANS P500 измерительные преобразователи для уровня
Вход
Измеряемый параметр	Уровень
Интервал (с неограниченными возможностями настройки)	Интервал измерения	Максимальное рабочее давление
	1.25 ... 250 мбар (0.5 … 100.4 дюйма водн.ст.)	См. "Монтажный фланец"
	6.25 ... 1250 мбар (2.5 … 502 дюйма водн. ст.)
Нижний предел измерения
Измерительная ячейка с силиконовым маслом	-100 % от макс. интервала и(или) 30 мбар абс. (защита от вакуума, доступно в качестве опции)
Верхний предел измерения	100% от макс. интервала
Значение начала диапазона	В пределах интервала измерения (свободная настройка)
Выход
Сигнал выходного тока (свободная настройка)	4 ... 20 мА
Нижний предел тока ( свободная настройка)	3.55 мА, заводская установка: 3.8 мA
Верхних предел тока (свободная настройка)	23 мА, заводская установка: 20.5 мA
Пульсация ( без связи по протоколу HART)	I_pp ≤ 0.5 от макс. выходного тока
Настраиваемое демпфрирование	0... 100 с с шагом 0.1 с, заводская установка: 2 с
Преобразователь тока	3.55 ... 23 мA
Сигнал неисправности	Настраивается в пределах диапазона: Нижний предел: 3.55 … 3.7 мA (заводская установка: 3.6 мA) Верхний предел: 21.0 … 23 мA (заводская установка: 22.8 мA)
Нагрузка
Без связи по протоколу HART	R_B ≤ (U_H - 10.5 V)/0.023 A в Ω, U_H : Напряжение питания в V
Со связью по протоколу HART
Коммуникатор HART	R_B = 230 ... 1100 Ω
Модем HART	R_B = 230 ... 500 Ω
Кривая характеристики	Линейно возрастающая или линейно падающая и настраиваемая пользователем
Точность измерения
Стандартные условия (в соответствии с IEC 60770-1)	Кривая возрастающей характеристики Значение начала диапазона Разделительная мембрана из нержавеющей стали Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости Температура в помещении (25 °C)
Основная погрешность при настройке пределов, включая гистерезис и повторяемость r: Соотношение диапазонов (r = макс. диапазон / установленный диапазон )
Линейная характеристика
r + 10	≤0,04 %
r > 10	≤ (0,003 ^. r + 0.01) %
Долговременная стабильность	≤ 0.1 · ) % за 5 лет
	≤ 0.15 · ) % за 10 лет
Влияние температуры окружающей среды 28 °C	≤ (0.094*r+0.05) % / 28°C
Влияние статического давления
На нулевую точку (PKN)	(0,02 ^. r ) % на 70 бар
На интервал (PKS)	0.1 % за 70 бар
Влияние источника питания	≤ 0.005 ... 1 V
Номинальные условия эксплуатации
Положение при монтаже	Определяется фланцем
Условия окружающей среды
Температура окружающей среды. (Примечание: Обращайте внимание на температурный класс во взрывоопасных зонах.)
Всего по устройству	-40 ... +85 °C
Цифровой дисплей	-20 ... +85 °C
Температура хранения	-50 ... +90 °C
Климатический класс
Конденсация	Относительная влажность 0 … 100 % (допускается конденсат)
Степень защиты (по EN 60529)	IP66/IP68 (с соответствующим кабельным вводом)
Электромагнитная совместимость
Излучаемые помехи и помехоустойчивость	EN 61326 и NAMUR NE 21 ( с соответствующим кабельным входом)
Допустимые значения давления	По Директиве ЕС по оборудованию, работающему под давлением, (PED 97/23/EC)
Температура вещества на стороне минусовой клеммы
Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости	-40 ... +125 °C
Конструкция
Вес
По EN (измерительный преобразователь давления с монтажным фланцем без тубуса)	Приблиз. 11 … 13 кг
По ASME (измерительный преобразователь давления с монтажным фланцем без тубуса)	Приблиз. 11 … 18 кг
Материалы частей, соприкасающихся с измеряемым веществом
Плюсовая сторона
Разделительная мембрана монтажного фланца	Нержавеющая сталь, мат. No. 1.4404/316L, Monel 400, W-Nr. 2.4360, Hastelloy B2, мат. No. 2.4617, Hastelloy C276, мат. No. 2.4819, Hastelloy C4, мат. No. 2.4610, Tantal, PTFE, ECTFE
Уплотнительная поверхность	Гладкая по EN 1092-1, Форма b1 и/или ASME B16.5 RF 125 … 250 AA для нержавеющей стали 316L, EN2092-1 Форма B2 и/или ASME B16.5 RFSF в случае использования других материалов
Материал уплотнения при подключении к процессу
Для стандартного назначения	PTFE
Для использования монтажного фланца с вакуумом	Медь
Минусовая сторона
Разделительная мембрана	Нержавеющая сталь, мат. no. 1.4404/316L
Подключение к процессу и запорный винт	Нержавеющая сталь, мат. no. 1.4404/316L
Уплотнительное кольцо	Стандарт: Витон (FKM(FPM)) Опция: NBR
Материал частей, соприкасающихся с измеряемым веществом
Корпус электроники	Литой алюминий с низким содержанием меди AC-AlSi12 (Fe) или AC-AlSi 10 Mg (Fe) по DIN EN 1706 Лак на полиуретановой основе, опиция: эпоксидное грунтоваочное покрытие Паспортная табличка из нержавеющей стали
Винты подключения к процессу	Нержавеющая сталь
Наполнитель измерительной ячейки	Силиконовое масло
Монтажный фланец для жидкости	Силиконовое масло или другой материал
Подключение к процессу
Плюсовая сторона	Фланец по EN и ASME
Минусовая сторона	¼-18 NPT и фланцевое соединение с внутренней резьбой М10 по DIN 19213 или 7/16-20 UNF крепежная резьба по EN 61518
Электрические соединения	Винтовые зажимы Кабельный ввод через следующие типы внутренней резьбы: M20 x 1.5 ½-14 NPT Коннектор Han 7D/Han 8D connector M12 штекер
Дисплеи и элементы управления
Кнопки ввода	3; для настройки непосредственно на приборе
Цифровой дисплей	С интегрированным цифровым дисплеем или без него Крышка с окном или без него
Вспомогательный источник питания
	DC 10,5 V ... 45 V С искробезопасной работой DC 10.5 V ... 30 V
Сертификаты и допуски
Классификация по Директиве ЕС по оборудованию работающему под давлением (PED 97/23/EC)
PN 160	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
Взрывозащита
Взрывозащита для Европы (по ATEX)
Искробезопасность "i"	PTB 09 ATEX 2004 X
Маркировка	Ex II 1/2 G Ex ia/ib IIC T4
Допустимая температура окружающей среды	-40 ... +85
Подключение	К сертифицированным искробезопасным цепям с максимальными значениями: U_i = 30 V, I_i = 100 mA, P_i = 750 mW; R_i = 300 Ω
Эффективная внутренняя индуктивность:	L_i = 400µH
Эффективная внутренняя емкость:	C_i = 6 nF
Взрывонепроницаемый корпус "d"	BVS 09 ATEX E 027
Маркировка	Ex II 1/2 G Ex d IIC T4/T6
Допустимая температура окружающей среды	-40 ... +85 °C температурный класс Т4 -40 ... +60 °C температурный класс T6
Подключение	К цепям с параметрами: U_m = DC 10.5 ... 45 V
Пылевзрывозащита для зоны 20	PTB 09 ATEX 2004 X
Маркировка	Ex II 1 D Ex iaD 20 T 120 °C
Допустимая температура окружающей среды	-40 ... +85 °C
Макс. температура поверхности	120 °C
Подключение	К сертифицированным искробезопасным цепям с максимальным значением: U_i = 30 V, I_i = 100 mA, P_i = 750 mW, R_i = 300 Ω
Эффективная внутренняя индуктивность:	L_i = 400µH
Эффективная внутренняя емкость:	C_i = 6 nF
Пылевзрывозащита для зоны 21/22	BVS 09 ATEX E 027
Маркировка	Ex II 2 D IP65 T 120 °C
Подключенение	К цепям с параметрами: U_H = 10.5 ... 45 V DC; P_max = 1.2 W
Тип защиты "n" (зона 2)	PTB 09 ATEX 2004 X
Маркировка	Ex II 3 G Ex nA II T4/T6 Ex II 2/3 G Ex ib/nL IIC T4/T6 Ex II 2/3 G Ex ib/ic IIC T4/T6
"nA" подключение	U_m = 45 V DC
"nL" подключение	U_i = 45 V
Эффективная внутренняя индуктивность	L_i = 400µH
Эффективная внутренняя емкость	C_i = 6 nF
Взрывозащита для США (по FM)
Сертификат соответствия	No. 3033013
Идентификация (XP/DIP) или (IS)	XP CL I, DIV 1, GP ABCDEFG T4 / T6 DIP CL II, III, DIV1, GP EFG T4/T6 IS CL I, II, III, DIV1, GP ABCDEFG T4 CL I, Зона 0, AEx ia IIC T4 CL I, Зона 1, AEX ib IIC T4
Допустимая температура окружающей среды	T_a = T4: -40 ... +85 °C T_a = T6: -40 ... +60 °C
Параметры по категории защиты	Согласно схеме: А5Е02189134NA V_max = 30 V, I_max= 100 mA, P_i = 750 mW, L_i = 400µH , Ci = 6 nF
Маркировка (NI/NO)	NI CL I, DIV2, GP ABCD T4/T6 NI CL I, Зона 2, GP IIC T4/T6 S CL II, III, GPFG T4/T6 NI CL I, DIV2, GP ABCD T4/T6, NIFW NI CL I, Зона 2, GP IIC T4/T6, NIFW NI CLII, III, DIV2, GP FG T4/T6, NIFW
Допустимая температура окружающей среды	T_a = T4: -40 ... +85 °C T_a = T6: -40 ... +60 °C
Параметры (NI/S)	Согласно схеме: А5Е02189134NA: V_max = 45 V, L_i = 400µH, Ci = 6 nF
Взрывозащита для Канады (пo _CCSA_US)
Сертификат соответствия	No. 2280963
Маркировка (XP/DIP)	CL I, DIV 1, GP ABCD T4 /T6; CL II, DIV 1, GP EFG T4/T6
Допустимая температура окружающей среды	T_a = T4: -40 ... +85 °C T_a = T6: -40 ... +60 °C
Параметры по категории защиты	Согласно схеме: А5Е02189134NA: V_max = 45 V
Маркировка (ia/ib)	CL I, Ex ia/Ex ib IIC, T4 CL II, III, Ex ia/Ex ib, GP EFG, T4 CL I, AEx ia/AEx ib IIC, T4 CL II, III, AEx ia/ AEx ib, GP EFG, T4
Допустимая температура окружающей среды	T_a = T4: -40 ... +85 °C
Параметры по категории защиты	U_i = 30 V, I_i = 100 mA, P_i = 750 mW, R_i = 300 Ω , L_i = 400 µH, C_i = 6 nF
Маркировка(NI/n)	CL I, DIV2, GP ABCD T4/T6 CL II, III, DIV2, GP FG T4/T6 Ex nA IIC T4/T6 AEx nA IIC T4/T6 Ex nL IIC T4/T6 AEx nL IIC T4/T6
Допустимая температура окружающей среды	T_a = T4: -40 ... +85 °C T_a = T6: -40 ... +60 °C
NI/nA параметры	Согласно схеме: А5Е02189134NA: V_max = 45 V
nL параметры	Согласно схеме: А5Е02189134NA: U_i = 45 V, I_i = 100 mA, L_i = 400 µH, C_i = 6 nF

Связь по протоколу HART
Нагрузка при подключении
HART коммуникатор	R_B = 230 ... 1100 Ω
HART модем	R_B = 230 ... 500 Ω
Кабель	2-проводной экранированный: ≤ 3.0 км, многопроводной: ≤ 1.5 км
Протокол	HART Version 6.0
Требования к ПК/портативному ПК	IBM совместимость, RAM > 32 Мб, жесткий диск > 70 Мб, в зависимости от типа модема: RS 232-интерфейс иили USB, VGA графика
Программное обеспечение для ПК	SIMATIC PDM 6.0
