Высокоэффективные измерительные преобразователи
›

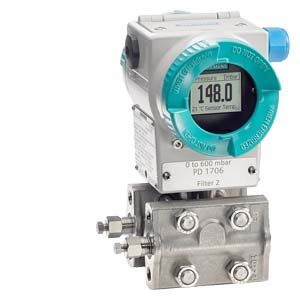

SITRANS P500
›
Измерительные преобразователи для дифференциального давления и расхода

Измерительные преобразователи для дифференциального давления и расхода

  • Заказные данные
    (1)
  • Аксессуары
    (33)
  • Информационные материалы

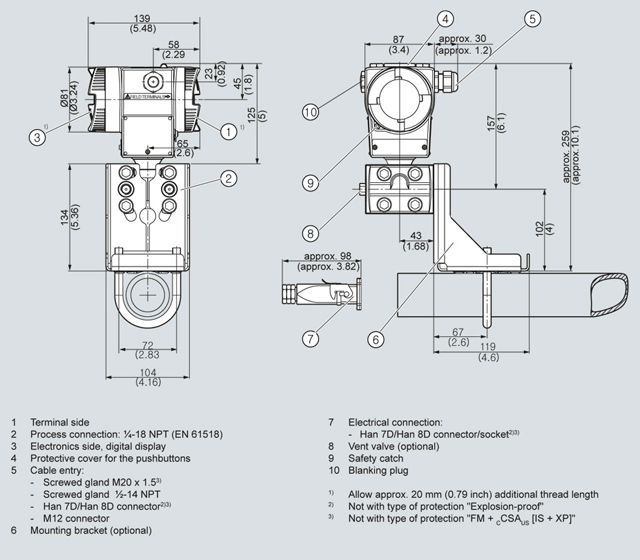

    Чертеж

    SITRANS P - измерительные преобразователи дифференциального давления и расхода, серия P500, размеры в мм (дюймах)

    Технические данные

    SITRANS P500 измерительные преобразователи для дифференциального давления и расхода

    Вход



    Измеряемый параметр

    Дифференциальное давление и расход

    Интервал (с неограниченными возможностями настройки)

    Интервал измерения

    Максимальное рабочее давление



    1.25 ... 250 мбар
    (0.5 … 100.4 дюйма водн.ст.)

    160 бар



    6.25 ... 1250 мбар
    (2.5 … 502 дюйма водн. ст.)

    Нижний предел измерения


    • Измерительная ячейка с силиконовым маслом

    -100 % от макс. интервала и(или) 30 мбар абс.

    Верхний предел измерения

    100% от макс. интервала

    Значение начала диапазона

    В пределах интервала измерения (свободная настройка)

    Выход



    Сигнал выходного тока (свободная настройка)

    4 ... 20 мА

    • Нижний предел тока ( свободная настройка)

    3.55 мА, заводская установка: 3.8 мA

    • Верхних предел тока (свободная настройка)

    23 мА, заводская установка: 20.5 мA

    • Пульсация ( без связи по протоколу HART)

    Ipp ≤ 0.5 от макс. выходного тока

    • Настраиваемое демпфрирование

    0... 100 с с шагом 0.1 с, заводская установка: 2 с

    • Преобразователь тока

    3.55 ... 23 мA

    • Сигнал неисправности

    Настраивается в пределах диапазона:

    • Нижний предел: 3.55 … 3.7 мA (заводская установка: 3.6 мA)
    • Верхний предел: 21.0 … 23 мA (заводская установка: 22.8 мA)

    Нагрузка


    • Без связи по протоколу HART

    RB ≤ (UH - 10.5 V)/0.023 A в Ω,
    UH : Напряжение питания в V

    • Со связью по протоколу HART

    • Коммуникатор HART

    RB = 230 ... 1100 Ω

    • Модем HART

    RB = 230 ... 500 Ω

    Кривая характеристики

    Линейно возрастающая, линейно убывающая, квадратично возрастающая характеристика, двунаправленная квадратичная характеристика и настраиваемая пользователем

    Точность измерения



    Стандартные условия
    (в соответствии с IEC 60770-1)

    • Кривая возрастающей характеристики
    • Значение начала диапазона
    • Разделительная мембрана из нержавеющей стали
    • Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости
    • Температура в помещении (25 °C)

    Основная погрешность при настройке пределов, включая гистерезис и повторяемость

    r: Соотношение диапазонов
    (r = макс. диапазон / установленный диапазон )

    • Линейная характеристика

    • r ≤ 5

    ≤0,09 %

    • 5 < r ≤ 10

    ≤ 0,14 %

    • Квадратичная характеристика


    Расход > 50%


    • r ≤ 5

    ≤0,09 %

    • 5 < r ≤ 10

    ≤ 0,14 %

    Расход 25 ... 50%


    • r ≤ 5

    ≤0,18 %

    • 5 < r ≤ 10

    ≤ 0,28 %

    Основная погрешность при настройке пределов, включая гистерезис и повторяемость

    • Линейная характеристика

    • r ≤ 10

    ≤0,03 %

    • r > 10

    ≤ (0,003 * r) %

    • Квадратичная характеристика


    Расход > 50%


    • r ≤ 5

    ≤0,03 %

    • 5 < r ≤ 10

    ≤ (0,003 * r) %

    Расход 25 ... 50%


    • r ≤ 5

    ≤0,06 %

    • 5 < r ≤ 10

    ≤ (0,006 * r) %

    Долговременная стабильность

    ≤ 0.05 · ) % за 5 лет



    ≤ 0.08 · ) % за 10 лет

    Влияние температуры окружающей среды 28 °C

    ≤ (0.01*r+0.035) % / 28°C

    Влияние статического давления


    • На нулевую точку (PKN)

     ≤ 0.007 % на 70 бар

    • На интервал (PKS)

    ≤ 0.03 % на 70 бар

    Влияние источника питания

    ≤ 0.005 ... 1 V

    Время отклика Т63 без электрического демпфрирования

    ≤ 88 мс

    Номинальные условия эксплуатации



    Положение при монтаже

    Любое

    Условия окружающей среды


    • Температура окружающей среды. (Примечание: Обращайте внимание на температурный класс во взрывоопасных зонах.)

    • Всего по устройству

    -40 ... +85 °C

    • Цифровой дисплей

    -20 ... +85 °C

    • Температура хранения

    -50 ... +90 °C

    Климатический класс


    • Конденсация

    Относительная влажность 0 … 100 % (допускается конденсат)

    Степень защиты (по EN 60529)

    IP66/IP68 и NEMA 4X (с соответствующим кабельным вводом)

    Электромагнитная совместимость


    • Излучаемые помехи и помехоустойчивость

    EN 61326 и NAMUR NE 21 ( с соответствующим кабельным входом)

    Допустимые значения давления

    По Директиве ЕС по оборудованию, работающему под давлением, (PED 97/23/EC)

    Температура вещества на стороне минусовой клеммы


    • Измерительная ячейка с силиконовым маслом в качестве наполнительной жидкости

    -40 ... +125 °C

    Конструкция



    Вес


    • Вес без дополнительных модулей

    Приблиз. 3.3 кг

    Материалы частей, соприкасающихся с измеряемым веществом


    • Разделительная мембрана

    Нержавеющая сталь, мат. no. 1.4404/316L

    • Подключение к процессу и запорный винт

    PN 160: Нержавеющая сталь, мат. no. 1.4404/316L

    • Уплотнительное кольцо

    Стандарт: Витон (FKM(FPM))
    Опция: NBR

    Материал частей, соприкасающихся с измеряемым веществом



    Корпус электроники

    • Литой алюминий с низким содержанием меди AC-AlSi12 (Fe) или AC-AlSi 10 Mg (Fe) по DIN EN 1706
    • Лак на полиуретановой основе, опиция: эпоксидное грунтоваочное покрытие
    • Паспортная табличка из нержавеющей стали

    Винты подключения к процессу

    Нержавеющая сталь

    Монтажный кронштейн

    Сталь или нержавеющая сталь мат. No 1.4301

    Наполнитель измерительной ячейки

    Силиконовое масло

    • Монтажный фланец для жидкости

    Силиконовое масло

    Подключение к процессу

    ¼-18 NPT и фланцевое соединение с внутренней резьбой М10 по DIN 19213 или 7/16-20 UNF крепежная резьба по EN 61518

    Электрические соединения

    • Винтовые зажимы
    • Кабельный ввод через следующие типы внутренней резьбы:
      • M20 x 1.5
      • ½-14 NPT
      • Коннектор Han 7D/Han 8D connector
      • M12 штекер

    Дисплеи и элементы управления



    Кнопки ввода

    3; для настройки непосредственно на приборе

    Цифровой дисплей

    • С интегрированным цифровым дисплеем или без него
    • Крышка с окном или без него

    Требуемый источник питания



    • DC 10,5 V ... 45 V
    • С искробезопасной работой DC 10.5 V ... 30 V

    Сертификаты и допуски



    Классификация по Директиве ЕС по оборудованию работающему под давлением (PED 97/23/EC)


    • PN 160

    Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)

    Взрывозащита



    Взрывозащита для Европы (по ATEX)


    • Искробезопасность "i"

    PTB 09 ATEX 2004 X

    • Маркировка

    Ex II 1/2 G Ex ia/ib IIC T4

    • Допустимая температура окружающей среды

    -40 ... +85

    • Подключение

    К сертифицированным искробезопасным цепям с максимальными значениями:
    Ui = 30 V, Ii = 100 mA, Pi = 750 mW; Ri = 300 Ω

    • Эффективная внутренняя индуктивность:

    Li = 400µH

    • Эффективная внутренняя емкость:

    Ci = 6 nF

    • Взрывонепроницаемый корпус "d"

    BVS 09 ATEX E 027

    • Маркировка

    Ex II 1/2 G Ex d IIC T4/T6

    • Допустимая температура окружающей среды

    -40 ... +85 °C температурный класс Т4

    -40 ... +60 °C температурный класс T6

    • Подключение

    К цепям с параметрами: Um = DC 10.5 ... 45 V

    • Пылевзрывозащита для зоны 20

    PTB 09 ATEX 2004 X

    • Маркировка

    Ex II 1 D Ex iaD 20 T 120 °C

    • Допустимая температура окружающей среды

    -40 ... +85 °C

    • Макс. температура поверхности

    120 °C

    • Подключение

    К сертифицированным искробезопасным цепям с максимальным значением:
    Ui = 30 V, Ii = 100 mA,
    Pi = 750 mW, Ri = 300 Ω

    • Эффективная внутренняя индуктивность:

    Li = 400µH

    • Эффективная внутренняя емкость:

    Ci = 6 nF

    • Пылевзрывозащита для зоны 21/22

    BVS 09 ATEX E 027

    • Маркировка

    Ex II 2 D IP65 T 120 °C

    • Подключенение

    К цепям с параметрами: UH = 10.5 ... 45 V DC; Pmax = 1.2 W

    • Тип защиты "n" (зона 2)

    PTB 09 ATEX 2004 X

    • Маркировка

    Ex II 3 G Ex nA II T4/T6
    Ex II 2/3 G Ex ib/nL IIC T4/T6
    Ex II 2/3 G Ex ib/ic IIC T4/T6

    • "nA" подключение

    Um = 45 V DC

    • "nL" подключение

    Ui = 45 V

    • Эффективная внутренняя индуктивность

    Li = 400µH

    • Эффективная внутренняя емкость

    Ci = 6 nF

    Взрывозащита для США (по FM)



    Сертификат соответствия

    No. 3033013

    • Идентификация (XP/DIP) или (IS)

    XP CL I, DIV 1, GP ABCDEFG T4 / T6
    DIP CL II, III, DIV1, GP EFG T4/T6
    IS CL I, II, III, DIV1, GP ABCDEFG T4

    CL I, Зона 0, AEx ia IIC T4
    CL I, Зона 1, AEX ib IIC T4

    • Допустимая температура окружающей среды

    Ta = T4: -40 ... +85 °C
    Ta = T6: -40 ... +60 °C

    • Параметры по категории защиты

    Согласно схеме: А5Е02189134NA

    Vmax = 30 V, Imax = 100 mA,
    Pi = 750 mW, Li = 400µH , Ci = 6 nF

    • Маркировка (NI/NO)

    NI CL I, DIV2, GP ABCD T4/T6
    NI CL I, Зона 2, GP IIC T4/T6
    S CL II, III, GPFG T4/T6
    NI CL I, DIV2, GP ABCD T4/T6, NIFW
    NI CL I, Зона 2, GP IIC T4/T6, NIFW
    NI CLII, III, DIV2, GP FG T4/T6, NIFW

    • Допустимая температура окружающей среды

    Ta = T4: -40 ... +85 °C
    Ta = T6: -40 ... +60 °C

    • Параметры (NI/S)


    Согласно схеме: А5Е02189134NA:

    Vmax = 45 V, Li = 400µH, Ci = 6 nF

    Взрывозащита для Канады (пo CCSAUS)



    Сертификат соответствия

    No. 2280963

    • Маркировка (XP/DIP)

    CL I, DIV 1, GP ABCD T4 /T6;
    CL II, DIV 1, GP EFG T4/T6

    • Допустимая температура окружающей среды

    Ta = T4: -40 ... +85 °C
    Ta = T6: -40 ... +60 °C

    • Параметры по категории защиты

    Согласно схеме: А5Е02189134NA:
    Vmax = 45 V

    • Маркировка (ia/ib)

    CL I, Ex ia/Ex ib IIC, T4
    CL II, III, Ex ia/Ex ib, GP EFG, T4
    CL I, AEx ia/AEx ib IIC, T4
    CL II, III, AEx ia/ AEx ib, GP EFG, T4

    • Допустимая температура окружающей среды

    Ta = T4: -40 ... +85 °C

    • Параметры по категории защиты

    Ui = 30 V, Ii = 100 mA, Pi = 750 mW, Ri = 300 Ω , Li = 400 µH, Ci = 6 nF

    • Маркировка(NI/n)

    CL I, DIV2, GP ABCD T4/T6
    CL II, III, DIV2, GP FG T4/T6
    Ex nA IIC T4/T6
    AEx nA IIC T4/T6
    Ex nL IIC T4/T6
    AEx nL IIC T4/T6

    • Допустимая температура окружающей среды

    Ta = T4: -40 ... +85 °C
    Ta = T6: -40 ... +60 °C

    • NI/nA параметры

    Согласно схеме: А5Е02189134NA:
    Vmax = 45 V

    • nL параметры

    Согласно схеме: А5Е02189134NA:
    Ui = 45 V, Ii = 100 mA, Li = 400 µH, Ci = 6 nF



    Связь по протоколу HART



    Нагрузка при подключении


    • HART коммуникатор

    RB = 230 ... 1100 Ω

    • HART модем

    RB = 230 ... 500 Ω

    Кабель

    2-проводной экранированный: ≤ 3.0 км,
    многопроводной: ≤ 1.5 км

    Протокол

    HART Version 6.0

    Требования к ПК/портативному ПК

    IBM совместимость, RAM > 32 Мб,
    жесткий диск > 70 Мб, в зависимости от типа модема: RS 232-интерфейс иили USB,
    VGA графика

    Программное обеспечение для ПК

    SIMATIC PDM 6.0
