Библиотека блоков AS-i для SIMATIC PCS 7

• Заказные данные
  (5)
• Информационные материалы

  Информационные материалы



  Интерфейс AS - открытая, кросс-вендорная шинная система для объединия в сеть простых исполнительных механизмов и датчиков (обычно двоичных) в нижней полевой области, обеспечивающая одновременную передачу данных и питание по одному неэкранированному 2-х проводному кабелю.

  Библиотека блоков SIMATIC PCS 7 AS i обеспечивает чрезвычайно легкую интеграцию интерфейса AS (AS-i) в систему управления процессом SIMATIC PCS 7. При этом вступают в силу сильные стороны AS-i, как например

  • Легкий монтаж
  • Низкие требования к монтажу проводки при использовании простых цифровых исполнительных механизмов и датчиков с SIMATIC PCS

  Библиотека блоков SIMATIC PCS 7 AS-i, сокращает инженерные трудозатраты на сопряжение интерфейса AS-i с SIMATIC PCS 7 к расположению и соединению библиотечных блоков AS-i на схемах CFC. Диагностирование AS-I с помощью станции обслуживания SIMATIC PCS 7 не требует никакого дополнительного конфигурирования.

  Примечание:
  Библиотека блоков SIMATIC PCS 7 AS i block library может использоваться в системах SIMATIC PCS 7 V6.1 и V7.0.

  Дизайн

  Библиотека блоков SIMATIC PCS 7 AS i, содержит:

  • Блоки для доступа к данным ввода-вывода ведомых устройств AS-i
  • Блоки для диагностики системы AS-i
  • Лицевые панели для станции обслуживания SIMATIC PCS 7
  • Руководство и интерактивную

  Программное обеспечение, поставляемое на CD, объединено с лицензией на разработку для инженерной станции и с AS-лицензией на исполнение для использования блоков AS-i в системе автоматизации. Лицензии на разработку и исполнение являются одиночными.

  Дополнительная AS-лицензия на исполнение требуется для второй системы автоматизации и каждой дополнительной системы автоматизации при использовании блоков AS-i в нескольких системах автоматизации. Для таких случаев,  AS-лицензия на выполнение доступна как отдельный продукт без носителя данных.


  .

  Функции

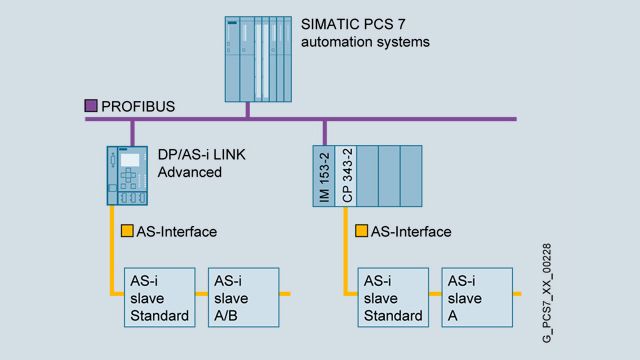

  Интерфейс AS работает согласно принципу master/slave. Модуль AS-i, который может использоваться в станции удаленного ввода-вывода ET 200M на PROFIBUS, управляет ведомыми устройствами (датчики/исп. механизмы), соединенными линией AS i.

  Поддерживаемые AS-i устройства

  AS i master

  Библиотека блоков SIMATIC PCS 7 AS-i поддерживает в качестве ведущих устройств AS i master коммуникационные процессоры CP 343 2 и CP 343 2P, использующиеся в станциях удаленного ввода-вывода ET 200M на PROFIBUS.

  AS‑i slaves

  Поддерживаются все цифровые стандартные ведомые устройства AS-i slave, а также цифровые ведомые устройства AS-i A/B в соответствии с AS-i спецификацией V3.0.

  Диагностика

  Диагностика осуществляется с помощью лицевых панелей на станции обслуживания SIMATIC PCS 7. Отказы в AS-i устройств дополнительно сообщаются в простым текстом.
