Библиотека анализа газов для SIMATIC PCS 7

• Информационные материалы

  Информационные материалы



  Драйвер-блоки библиотеки анализа газов обеспечивают иинтеграцию в систему управления процессом SIMATIC PCS 7 по шине PROFIBUS DP следующих газоанализаторов:

  • ULTRAMAT 6 и ULTRAMAT 23
  • CALOMAT
  • OXYMAT

  Драйвер-блоки обеспечивают доступ измеренным значениям и к калибровочным функциям этих устройств. Они могут также использоваться для оценки и вывода диагностической информацию, и инициации аварийных сигналов при необходимости.

  Примечание:
  Библиотека анализа может использоваться в системах SIMATIC PCS 7 V6 и V7.

  Функции

  Драйвер-блоки

  Газоанализаторы интегрируются в аппаратную конфигурацию системы управления процессом SIMATIC PCS 7 с помощью GSD-файлов. А параметризация драйвер-блоков впоследствии выполняется в соответствии с конфигурацией устройства. Драйвер-блоки драйвера обеспечивают функции:

  • Чтение значений анализатора
  • Запуск автокалибровки
  • Оценку специфичной для устройства диагностики
  • Стандартную
  • Аварийные сигналы для значений анализатора (пределы устанавливаются на блоке)
  • Симуляцию

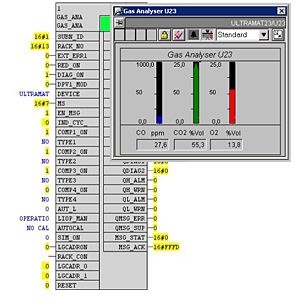

  Символы и лицевые панели блоков

  Символы автоматически создаются и связываются мастером "Генерация символов блоков". Лицевые панели предоставляют информацию в различных представлениях:

  • Стандартном
  • Обслуживания
  • Конфигурации
  • Пределов
  • Трендов и сообщений


  Дальнейшая информация

  Siemens AG
  Industry Sector
  Industry Solutions Division
  Industrial Technologies
  Karlsruhe

  Phone: +49 721 595-6380
  Fax: +49 721 595-6383

  E-mail: function.blocks.industry@siemens.com

  You can find additional information in the Internet at:

  http://www.siemens.de/PCS7_Treiberbausteine
