Активные сетевые модули формата шасси

Заказные данные
(14)
Аксессуары
(2)

Элементы с обратной связью/питанием с функцией восстановления с автоматической коммутацией (с IGBT на входе и направлениями обратной связи с восстановлением в режиме генерирования) генерируют управляемое напряжение вставки постоянного тока. Это означает, что подключенные модули двигателя отключены от напряжения в сети. Колебания напряжения в сети в допустимых пределах не влияют на напряжение двигателя.

При необходимости активные линейные модули также могут обеспечивать компенсацию реактивной мощности.
Активные линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT).

Дизайн

Активные линейные модули в формате шасси поддерживают в качестве стандартных следующие интерфейсы:

1 подключение питания
1 подключение к электронному источнику питания 24 В пост.тока
Подключение вставки постоянного тока,
3 DRIVE CLiQ сокета
2 (защитное заземление) соединения

Состояние активных линейных модулей указывается с помощью двух многоцветных СИДов.
В объем поставки активных линейных модулей входят следующие элементы:

Типы FX и GX:

Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D

Типы HX и JX:

Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D
Кабель DRIVE CLiQ 2,10 м (6,89 фт) для подключения к первому модулю двигателя

Характеристика

Перегрузочнаяспособность

Высшаяперегрузка

Нормативные данные

Снижение номинального напряжения зависит от окружающей температуры

Примечание: Коэффициент снижения номинальной мощности kT > 1,0 возможен только вместе со "Снижением номинального напряжения в зависимости от высоты при монтаже". Также см. Описание системы.

Снижение номинального тока зависит от высоты при монтаже

Снижение номинального напряжения зависит от высоты при монтаже

Интеграция

Активные линейные модули взаимодействуют с блоком управления CU320 или SIMOTION D с использованием DRIVE.

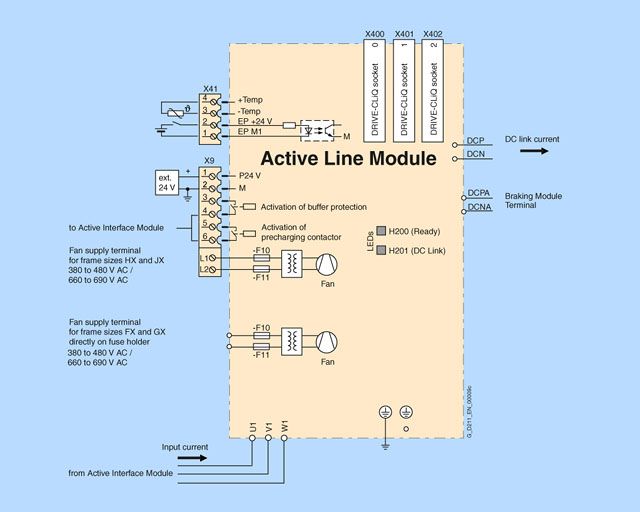

Стандартное подключение активного линейного модуля в формате шасси

Технические данные

Общие технические данные
Данные. Электричество
Напряжение при соединении питающей линии до 2000 м (6562 фт) над уровнем моря	380 В до 480 В 3 AC ± 10% (– 15% < 1 мин) или 660 В до 690 В 3 AC ± 10% (– 15% < 1 мин)
Частота сети	47 Гц до 63 Гц
Коэффициент мощности
Основной коэффициент мощности	1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки
Общее (λ)	1,0 (заводские настройки)
Категория перенапряжения	Класс III для EN 60664 1 3
Напряжение вставки пост. тока U_d	В "Активном режиме“ напряжение вставки постоянного тока контролируется и может быть изменено при отключении напряжения от напряжения в сети Заводские настройки для напряжения вставки постоянного тока: 1,5 x напряжение в сети
Источник питания для электроники	24 В DC – 15%/+ 20%
Подавление радиопомех
Стандарт (с активным модулем интерфейса)	Категория до EN 61800 3
С линейным фильтром (и активным модулем интерфейса)	Класс A1 в EN 55011 и категория C2 в EN 61800 3
Окружающие условия
Тип охлаждения	Искусственное охлаждение воздуха с использованием встроенного вентилятора
Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей	0°C до + 40 °C (32°F до +104°F) без превышения норм, >40°C до + 55 °C (>104°F до +131°F) см. нормативные характеристики
Высота при монтаже	до 2,000 м (6563 фт) над уровнем моря без превышения норм, > 2000 м до 4000 м (>6563 фт до 13126 фт) выше уровня моря см. нормативные данные
Сертификаты
Соответствие	CE (низкое напряжение и директивы EMC)
Утверждение	cULus (Документ No.: E192450)

Напряжение сети 380 В до 480 В 3 AC		Активные линейные модули в формате шасси
		6SL3330-7TE32-1AA0	6SL3330-7TE32-6AA0	6SL3330-7TE33-8AA0	6SL3330-7TE35-0AA0
Энергия с обратной связью/восстановлением P_n с 400 В 3 AC с460 В 3 AC¹⁾	кВт(HP)	132 (200)	160 (225)	235 (350)	300 (450)
Энергия с обратной связью/восстановлением для нагрузки S6 (40%)PS6	кВт	On request	On request	On request	On request
макс. питание P_max	кВт	198	240	352,5	450
Номинальный ток на вставке постоянного тока I_{n_DC}	A	235	291	425	549
вставки постоянного тока I_{H_DC}	A	209	259	378	489
макс. вставки постоянного тока I_{max_DC}	A	352	436	637	823
Входной ток для 3 AC 400 V	A	210	260	380	490
Входной ток для нагрузки S6 (40%)PS6	A	On request	On request	On request	On request
макс. входной ток	A	315	390	570	735
макс. требования к току Источник питания для электроники 24 В пост. ток	A	1.1	1.1	1.35	1.35
емкость вставки постоянного тока	мкФ	4200	5200	7800	9600
макс. текущие требования (источник для вентилятора) с 400 V 2 AC	A	0.63	2.0	2.6	2.6
Эффективность η		0.98	0.98	0.98	0.98
Потеря питания	кВт	2.2	2.7	3.9	4.8
Требование к охлаждению воздуха	м³/с фнт³/с)	0.17 (6)	0.23 (8.12)	0.36 (12.71)	0.36 (12.71)
Уровень звукового давления2) при 50 Гц/60 Гц	Дб (A)	74/76	75/77	76/78	76/78
Подключение питания U1, V1, W1		фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2
вставки постоянного тока подключение DCP, DCN		фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2	фланцевое соединение с болтом M10, макс. поперечное сечение 2 × 185 мм2
PE-соединение		На корпусе с болтами M10 макс. поперечное сечение PE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2	На корпусе с болтами M10 макс. поперечное сечение PE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2	На корпусе с болтами M10 макс. поперечное сечение PE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2	На корпусе с болтами M10 макс. поперечное сечение PE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2
макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока)	м (фнт)	1000 (1328)	1000 (1328)	1000 (1328)	1000 (1328)
Степень защиты		IP20	IP20	IP20	IP20
Ширина	мм (фнт)	326 (12.83)	326 (12.83)	326 (12.83)	326 (12.83)
Высота	мм (фнт)	1400 (55.12)	1400 (55.12)	1533 (60.35)	1533 (60.35)
Глубина	мм (фнт)	356 (14.02)	356 (14.02)	543 (21.38)	543 (21.38)
Размер		FX	FX	GX	GX
Вес, приблиз.	кг (lb)	88 (194)	88 (194)	152 (335)	152 (335)

¹⁾ Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.
2) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля

Напряжение сети 380 В до 480 В 3 AC		Активные линейные модули в формате шасси
		6SL3330-7TE36-1AA0	6SL3330-7TE38-4AA0	6SL3330-7TE41-0AA0	6SL3330-7TE41-4AA0
Энергия с обратной связью/восстановлением Pn с 400 В 3 перм.ток с 360 В 3 перм.ток1)	кВт (HP)	380 (550)	500 (700)	630 (800)	900 (1150)
Энергия с обратной связью/восстановлением для нагрузки S6 (40%)PS6 PS6	кВт	On request	On request	On request	On request
макс. питание I/RF P_max	kW	570	750	945	1350
Номинальный ток на вставке постоянного тока I_{n_DC}	A	678	940	1103	1574
вставки постоянного тока I_{H_DC}	A	603	837	982	1401
макс. вставки постоянного тока I_{max_DC}	A	1017	1410	1654	2361
Входной ток для 3 перм.тока 400 В	A	605	840	985	1405
Входной ток для нагрузки S6 (40%)PS6	A	On request	On request	On request	On request
макс. входной ток	A	907	1260	1477	2107
макс. требования к току Источник питания для электроники 24 В пост. ток	A	1.4	1.4	1.5	1.7
емкость вставки постоянного тока	μF	12600	16800	18900	28800
макс. текущие требования (источник для вентилятора) с 400 В 2 AC	A	5.2	5.2	7.8	7.8
Эффективность η		0.98	0.98	0.98	0.98
Потеря питания	kW	6.2	7.7	10.1	13.3
Требование к охлаждению воздуха	m³/s ft³/s)	0.78 (27.55)	0.78 (27.55)	1.08 (38.14)	1.08 (38.14)
Уровень звукового давления2) при 50 Гц/60 Гц	dB(A)	78/80	78/80	78/80	78/80
Подключение питания U1, V1, W1		фланцевое соединение с болтом M12, макс. поперечное сечение 4 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 4 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 6 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 6 × 240 мм2
вставки постоянного тока подключение DCP, DCN		Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины
PE-соединение		На корпусе с болтами M12 макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12 макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12 макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12 макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2
макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока)	m (ft)	1500 (4921)	1500 (4921)	1500 (4921)	1500 (4921)
Степень защиты		IP00	IP00	IP00	IP00
Ширина	mm (inch)	503 (19.8)	503 (19.8)	704 (27.72)	704
Высота	mm (inch)	1475 (58.07)	1475 (58.07)	1475 (58.07)	1475 (58.07)
Глубина	mm (inch)	540 (21.26)	540 (21.26)	540 (21.26)	540 (21.26)
Размер		HX	HX	JX	JX
Вес, приблиз.	kg (lb)	290 (640)	290 (640)	450 (992)	450 (992)

Напряжение сети 660 В до 690 В 3 перм.ток		Активные линейные модули в формате шасси
		6SL3330-7TH35-8AA0	6SL3330-7TH37-4AA0	6SL3330-7TH41-0AA0	6SL3330-7TH41-3AA0
Энергия с обратной связью/восстановлением Pn с 690 В 3 перм.ток	кВт	560	800	1100	1400
Энергия с обратной связью/восстановлением для нагрузки S6 (40%)PS6 P_S6	kW	По запросу	По запросу	По запросу	По запросу
макс. питание I/RF P_max	кВт	840	1200	1650	2100
Номинальный ток на вставке постоянного тока I_{n_DC}	A	644	823	1148	1422
вставки постоянного тока I_{H_DC}	A	573	732	1022	1266
макс. вставки постоянного токаI I _{max_DC}	A	966	1234	1722	2133
Входной ток для 3 AC 690 В	A	575	735	1025	1270
Входной ток для нагрузки S6 (40%)PS6	A	On request	On request	On request	On request
макс. входной ток	A	862	1102	1537	1905
макс. требования к току Источник питания для электроники 24 В пост. ток	A	1.4	1.5	1.7	1.7
емкость вставки постоянного тока	мкФ	7400	11100	14400	19200
макс. текущие требования (источник для вентилятора) с 690 В 2 AC	A	3	4.5	4.5	4.5
Эффективность η		0.98	0.98	0.98	0.988
Потеря питания	кВт	6.8	10.2	13.6	16.5
Требование к охлаждению воздуха	м³/с (фнт³/с)	0.78 (27.55)	1.1 (38.85)	1.1 (38.85)	1.1 (38.85)
Уровень звукового давления1) при 50 Гц/60 Гц	Дб (A)	78/80	78/80	78/80	78/80
Подключение питания U1, V1, W1		фланцевое соединение с болтом M12, макс. поперечное сечение 4 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 6 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 6 × 240 мм2	фланцевое соединение с болтом M12, макс. поперечное сечение 6 × 240 мм2
вставки постоянного тока подключение DCP, DCN		Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины	Фланцевое соединение для подключения основной шины
PE-соединение		На корпусе с болтами M12, макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12, макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12, макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2	На корпусе с болтами M12, макс. поперечное сечение PE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2
макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока)	м (фнт)	1500 (4921)	1500 (4921)	1500 (4921)	1500 (4921)
Степень защиты		IP00	IP00	IP00	IP00
Ширина	мм (дюйм)	503 (19.8)	704 (27.72)	704 (27.72)	704 (27.72)
Высота	мм (дюйм)	1475 (58.07)	1475 (58.07)	1475 (58.07)	1475 (58.07)
Глубина	мм (дюйм)	540 (21.26)	540 (21.26)	540 (21.26)	540 (21.26)
Размер		HX	JX	JX	JX
Вес, приблиз.	кг (фнт)	290 (640)	450 (992)	450 (992)	450 (992)

¹⁾ Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.
