Информационные материалы
Тормозной блок необходим, если привод периодически тормозит или должена присутствовать возможность быстрой остановки (например Аварийный Останов категория 1). В состав тормозного модуля входят силовые ключи и соответствующая управляющая электроника. Питание берётся из звена постоянного тока.
При работе, энергия звена постоянного тока переводится в тепло на внешнем тормозном резисторе.
Тормозной блок работает автономно от остальной схемы преобразователя. Может быть использовано несколько блоков параллельно для увеличения мощности, при этом каждый блок должен иметь свой резистор.
Дизайн
Тормозной блок устанавливается в слот внутри силового блока и обдувается вентилятором силового блока. Тормозной блок подключается к звену постоянного тока при помощи шин или гибких проводников, поставляемых с блоком.
Штатно тормозной блок оснащён следующими интрефейсами:
- подключение звена постоянного тока
- подключение тормозного резистора
- 1 x цифровой вход(запретить торможение/сбой подтверждения)
- 1 x цифровой выход (отказ)
- PE (защитное заземление)
Характеристика
Нагрузочная диаграмма для тормозного модуля и тормозного сопротивления
Интеграция

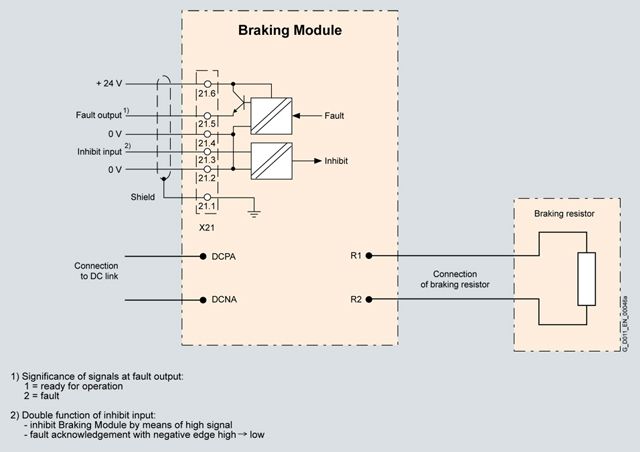

Схема подключения тормозного блока
Технические данные
Тормозной блок
6SL3300‑1AE32‑5BA0
6SL3300‑1AH32‑5AA0
6SL3300‑1AH32‑5BA0
Напряжение питания преобразователя
от 380 В до 480 В
660 В до 690 В
660 В до 690 В
PDB
кВт
50
P40
кВт
100
P20 (номинальная мощность)
кВт
200
P15
кВт
250
Цифровой вход
- Напряжение
В
-3 to +30
- Низкий уровень(неподключенный цифровой вход считается низким уровнем)
В
-3 to +5
- Высокий уровень
В
15 to 30
- Потребление
(типовое при 24 V DC)
мA
10
- Максимальное сечение проводников
мм2
1.5
Цифровой выход (защита от КЗ)
- Напряжение
24 V DC
- Максимальный ток нагрузки
мA
500
- Максимальное сечение проводника
мм2
1.5
Допустимый ток шины
A
378
255
255
Конструкция соответсвует
UL and IEC
IEC
IEC
Terminal/R1/R2
винт M8
Максимальное сечение проводника R1/R2
мм2
50
Ширина
мм
152
120
152
Высота
мм
140
130
140
Глубина
мм
472
500
472
Вес, примерно.
кг
7.5
7.3
7.5
Мощность
PDB
Длительная мощность торможения
P40 = 2 x PDB
импульс 40 с при периоде 90 с
P20 = 4 x PDB
импульс 20 с при периоде 90 с
P15 = 5 x PDB
импульс 15 с при периоде 90 с
