Силовой модуль содержит
- входной 6ти ключевой выпрямитель
- конденсаторы звена постоянного тока
- инвертер на IGBT-транзисторах
- соответсвующая управляющая и контролирующая электроника
- система предзаряда конденсаторов
- управление и источник питания для вентиляторов силового модуля
Дизайн
Силовой модуль штатно имеет следущие интерфейсы:
- Клеммы для подключения источника питания
- Клеммы для подключения двигателя
- Разъём для подключения внешнего источника 24 В
- 3 x DRIVE-CLiQ разъёма
- разъёмы 24 В для обеспечения
- блок управления CU320
- панель оператора AOP30
- 1 x вход датчика температуры (KTY84-130)
- PE (защитное заземление)
Интеграция
Силовой блок взаимодействует с блоком управления CU320 по DRIVE-CLiQ (быстрый последовательный интерфейс) и получает управляющую информацию по этому каналу.
Кабель DRIVE-CLiQ необходимый для подлючения других устройств DRIVE-CLiQ может быть заказан, сразу нужной длины (→ Сигнальные кабели).

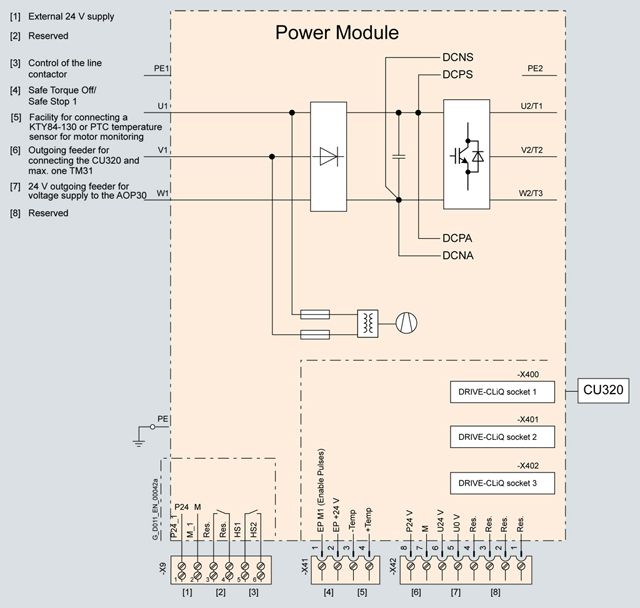

Схема подключения силового модуля
Технические данные
Напряжение питания от 380 В до 480 В
Силовые блоки
6SL3310-1GE36-
1AA06SL3310-1GE37-
5AA06SL3310-1GE38-
4AA06SL3310-1GE41-
0AA0Номинальный выходной ток
IratedA
605
745
840
985
Базовый ток нагрузки IL 1)
A
590
725
820
960
Базовый ток нагрузки IH 2)
A
460
570
700
860
Номинальная мощность для
ILкВт
315
400
450
560
Номинальная мощность для
IHкВт
250
315
400
450
Номинальная мощность для
IL 460 V/60 Hzл.с.
500
600
700
800
Номинальная мощность для
IH 460 V/60 Hzл.с.
400
500
600
700
Максимальный требуемый ток 3)
(для DC 24 V)A
1
1
1
1.25
Номинальный входной ток4)
A
629
775
873
1024
Потери
кВт
7.8
9.1
9.6
13.8
Требуемый поток воздуха
m3/s
0.78
0.78
0.78
1.48
Степень защиты
IP00
IP00
IP00
IP00
Уровень шума
LpA (1 m) at 50 Hz/60 HzdB
70/73
70/73
70/73
72/75
Ввод
U1, V1, W1Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Подключение двигателя
U2/T1, V2/T2, W2/T3Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Максимальное сечение проводника для
прочих кабелей
4 x 240 mm2 на проводник
4 x 240 mm2 на проводник
4 x 240 mm2 на проводник
6 x 240 mm2 на проводник
PE1/GND или PE2/GND проводник
M12 винт
M12 винт
M12 винт
M12 винт
Максимальное сечение проводника для PE1/GND
2 x 240 mm2
2 x 240 mm2
2 x 240 mm2
4 x 240 mm2
Максимальное сечение проводника для PE2/GND
мм
4 x 240 mm2
4 x 240 mm2
4 x 240 mm2
6 x 240 mm2
Ширина
mm
503
503
503
908
Высота
mm
1506
1506
1506
1510
Глубина
mm
540
540
540
540
Вес, примерно.
кг
294
294
294
530
Напряжение питания от 660 В до 690 В
Силовые блоки
6SL3310-1GH33-
3AA06SL3310-1GH34-
1AA06SL3310-1GH34-
7AA06SL3310-1GH35-
8AA06SL3310-1GH37-
4AA06SL3310-1GH38-
1AA0Номинальный выходной ток
IratedA
330
410
465
575
735
810
Базовый ток нагрузки IL 1)
A
320
400
452
560
710
790
Базовый ток нагрузки IH 2)
A
280
367
416
514
657
724
Номинальная мощность для
ILkW
315
400
450
560
710
800
Номинальная мощность для
IHkW
250
315
400
450
630
710
Максимальный требуемый ток 3)
(для DC 24 V)A
0.9
1
1
1
1.25
1.25
Номинальный входной ток4)
A
343
426
483
598
764
852
Потери
кВт
5.8
7.5
8.5
10.3
12.8
13.9
Требуемый поток воздуха
m3/s
0.36
0.78
0.78
0.78
1.48
1.48
Степень защиты
IP20
IP00
IP00
IP00
IP00
IP00
Уровень шума LpA (1 m) at 50 Hz/60 Hz
dB
69/73
70/73
70/73
70/73
73/75
73/75
Ввод
U1, V1, W1Фланцевое подключение с винтами M10
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Подключение двигателя
U2/T1, V2/T2, W2/T3
Фланцевое подключение с винтами M10
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Фланцевое подключение с винтами M12
Максимальное сечение проводника для прочик кабелей
2 x 240 mm2 на проводник
4 x 240 mm2 на проводник
4 x 240 mm2 на проводник
4 x 240 mm2 на проводник
6 x 240 mm2 на проводник
6 x 240 mm2 на проводник
PE1/GND or PE2/GND проводник
винт M10
винт M12
винт M12
винт M12
винт M12
винт M12
Максимальное сечение проводника для PE1/GND
2 x 240 mm2
2 x 240 mm2
2 x 240 mm2
2 x 240 mm2
4 x 240 mm2
4 x 240 mm2
Максимальное сечение проводника для PE2/GND
m
2 x 240 mm2
4 x 240 mm2
4 x 240 mm2
4 x 240 mm2
6 x 240 mm2
6 x 240 mm2
Ширина
mm
326
503
503
503
908
908
Высота
mm
1533
1506
1506
1506
1510
1510
Глубина
mm
545
540
540
540
540
540
Вес, примерно.
кг
162
294
294
294
530
530
1) Базовый ток IL из расчёта цикла 110% на 60 с или 150% на 10 с с длительностью 300 с.
2) Базовый ток IH из расчёта цикла 150% на 60 с или 160% на 10 с с длительностью 300 с.
3) В случае, если вспомогательный источник питания имеет независимое питание, то есть управлние останется работоспособным в случае отказа по питанию.
4) Входной ток указан для номинального выходного тока.
