1PH8 для SINAMICS S120 для машиностроенния
- Заказные данные (62)
- Информационные материалы
Информационные материалы

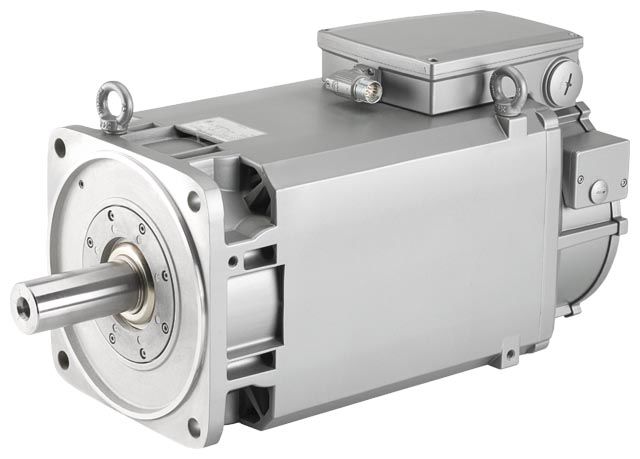

1PH8 двигатели, принудительная вентиляция, высота вала 80 до 132

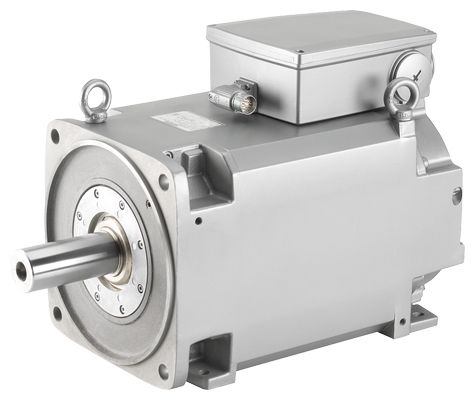

1PH8 двигатели, водяное охлаждение, высота вала 80 до 132

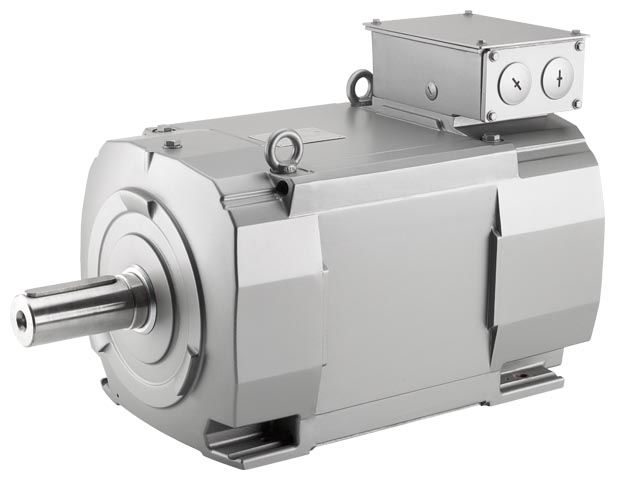

1PH8 двигатели, водяное охлаждение, высота вала 180 до 225
Серия двигателей 1PH8 является генерацией новых двигателей для универсального применения в машиностроении и была разработана для условий управления движением. Двигатели могут быть доступны как асинхронном так и в компактном синхронном вариантах с принудительным или водяным охлаждением. Всеобъемлющие функции расширения такие как , например, различные варианты подшипников расширяют уровень применения двигателей.
Со свободно выбираемым векторным и серво управлением с системой привода SINAMICS S120 есть возможность выбора между асинхронным или синхронным вариантами двигателя серии 1PH8. Эта гибкое взаимодействие конвертера и двигателя делает его еще проще для применений в экстремальных рабочих циклах, при коротком времени управления и высокой точности с точки зрения скорости, крутящего момента и позиционирования.
Так как двигатели 1PH8 часто используются как самымый большой и центральный привод станка то они также известны как "главные двигатели".
Главный двигатель= Высокая производительность + Быстрая динамика + Высокая степень точности
При разработке новой серии двигателей 1PH8 , мы обратили особое внимание на обеспечение максимальной совместимости с системой привода SINAMICS S120. К примеру специально согласованные компоненты питания, электронные шильдики и возможность интеграции двигателя через интерфейс DRIVE-CLIQ позволяет быстро и легко обеспечить ввод в эксплуатацию.
Область применения
Новые 1PH8 двигатели могут использоваться в соединении с приводом SINAMICS S120 почти для любого применения:
- Термопластавтоматы
- Бумагоделательные машины
- Полиграфия
- Текстильные машины
- Обработка дерева, стекла, камня
- Упаковочные машины
- Прессы
- Проволочно-волочильные станы
- Машины для скручивания жил кабеля
- Подъемно-транспортное оборудование
- Испытательные стенды
- Насосы и вентиляторы
и др.
Характеристика

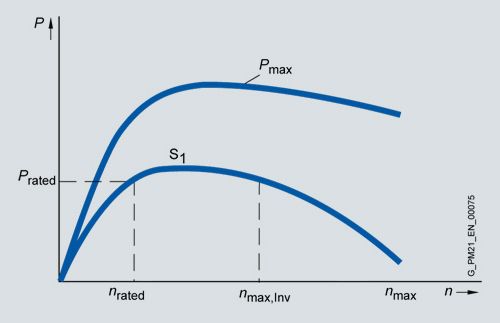

Типичная характеристика зависимости мощности от скорости для синхнронных двигателей 1PH8
Кривая характеристики показывает типичное соотношение между скоростью двигателя и мощностью для типа нагрузки S1 (постоянная нагрузка) в соответствии с IEC 60034-1.
Конкретная характеристика для соответствующего напряжения и вариантов обмотки может быть найдена в Configuration Manual.
Чертеж
Особенности
- Широкий спектр мощностей
- Исполнение для любой задачи:
- Синхронные или асинхронные версии
- Принудительная вентиляция или водяное охлаждение
- Сплошной или полый вал
- Различные типы датчиков для точного управления по скорости и прецизионного позиционирования
- Обзор
- Скорость до 10000 об/мин
- Минимальные флуктуации момента до 10 мкм
- Высокая виброзащищенность ( класс B по EN60034-14)
- Высокая динамика (короткое время разгона)
- Простая, гибкая система подключения
- Низкий уровень шума
- Ввод в эксплуатацию с электронным шильдиком через DRIVE-CLiQ интерфейс
Технические данные
SIMOTICS M-1PH8 motor forced ventilation/open-circuit cooling
Insulation of the stator winding in accordance with EN 60034-1 (IEC 60034-1)
For an ambient temperature of up to 40 °C (104 °F)
Temperature class 180 (H)Cooling in accordance with EN 60034-6 (IEC 60034-6)
- 1PH808 ... 1PH822
- 1PH835
Forced ventilation
Fan mounted axially at NDE
Fan mounted radially at NDETemperature monitoring
KTY temperature sensor in the stator winding
1PH818 ... 1PH835 additional KTY 84 as reserve
Motor fan ratings
- 1PH808
- 1PH810 ... 1PH816
- 1PH818/1PH822
- 1PH8828/1PH835
230 V 1 AC 50/60 Hz, 265 V 1 AC 60 Hz
400 V 3 AC 50/60 Hz, 480 V 3 AC 60 Hz
200 V ... 277 V 1 AC 50/60 Hz (EC fan)
400 V 3 AC 50/60 Hz, 480 V 3 AC 60 Hz
Type of construction in accordance with EN 60034-7 (IEC 60034-7)
- 1PH808
- 1PH810 ... 1PH835
IM B3, IM B5
IM B3, IM B5, IM B35
Degree of protection in accordance with EN 60034-5 (IEC 60034-5)
- 1PH808 ... 1PH835
- 1PH818 ... 1PH835
IP55
IP23
Shaft extension on the drive end in accordance with DIN 748-3 (IEC 60034-5)
Plain shaft or feather key, full-key or half-key balancing for feather key
Shaft and flange accuracy in accordance with DIN 42955 (IEC 60072-1) 1)
- 1PH808 ... 1PH816
- 1PH818 ... 1PH835
Tolerance R (reduced)
Tolerance N (normal)
Vibration severity in accordance with Siemens/EN 60034-14
(IEC 60034-14) 1)- 1PH808 ... 1PH816
- 1PH818 ... 1PH835
Grade R/A
Grade A
Sound pressure level LpA (1 m) in accordance with DIN EN ISO 1680, max.
Tolerance +3 dBForced ventilation (IP55)
- 1PH808 ... 1PH813
70 dB at a rated pulse frequency of 4 kHz and a speed range up to 5000 rpm
- 1PH816
73 dB at a rated pulse frequency of 4 kHz and a speed range up to 5000 rpm
- 1PH818
73 dB at a rated pulse frequency of 2 kHz and a speed range up to 5000 rpm
- 1PH822
73 dB at a rated pulse frequency of 2 kHz and a speed range up to 3500 rpm
- 1PH828
74 dB at a rated pulse frequency of 2 kHz and a speed range up to 3300 rpm
- 1PH835
77 dB at a rated pulse frequency of 2.5 kHz and a speed range up to 2800 rpm
Open-circuit cooling (IP23)
- 1PH818
73 dB at a rated pulse frequency of 2 kHz and a speed range up to 3000 rpm
- 1PH822
73 dB at a rated pulse frequency of 2 kHz and a speed range up to 2000 rpm
- 1PH828
74 dB at a rated pulse frequency of 2 kHz and a speed range up to 2800 rpm
- 1PH835
77 dB at a rated pulse frequency of 2.5 kHz and a speed range up to 2800 rpm
Built-in encoder systems without DRIVE-CLiQ interface
- Absolute encoder EnDat 2048 S/R (encoder AM2048 S/R)
- Incremental encoder sin/cos 1 Vpp 2048 S/R with C and D tracks (encoder IC2048 S/R)
- Incremental encoder sin/cos 1 Vpp 512 S/R without C and D tracks (encoder IN512 S/R)
- Incremental encoder sin/cos 1 Vpp 256 S/R without C and D tracks (encoder IN256 S/R)
- Incremental encoder HTL 1024 S/R (encoder HTL 1024 S/R)
- Incremental encoder HTL 2048 S/R (encoder HTL 2048 S/R)
Built-in encoder systems with DRIVE-CLiQ interface
- Absolute encoder 22 bit single-turn + 12 bit mult-iturn (encoder AM22DQ)
- Incremental encoder 22 bit with commutation position (encoder IC22DQ)
- Incremental encoder 20 bit without commutation position (encoder IC20DQ)
- Incremental encoder 19 bit without commutation position (encoder IC19DQ)
Connection
Connector for signals or DRIVE-CLiQ-interface
(mating connector not included in the scope of supply)- 1PH808 ... 1PH813
- 1PH816 ... 1PH822
- 1PH828/1PH835
Terminal box NDE top/power connector
Terminal box top
Terminal box NDE right
Rating plate
1 attached to motor
1 supplied separately with terminal box
Paint finish
Standard paint finish in anthracite RAL 7016
Approvals, according to
cURus
1) Shaft extension run-out, concentricity of centering ring and shaft, and perpendicularity of flange to shaft.
S/R = signals/revolution
SIMOTICS M-1PH8 motor water cooling
Insulation of the stator winding in accordance with EN 60034-1 (IEC 60034-1)
For an cooling water inlet temperature of up to 30 °C (86 °F)
Temperature class 180 (H)2)Cooling in accordance with EN 60034-6 (IEC 60034-6)
Water cooling
Max. cooling water pressure at inlet: 6 bar
Connecting thread at NDETemperature monitoring
- 1PH808 ... 1PH816
- 1PH818 ... 1PH828
KTY temperature sensor in the stator winding
1 additional KTY84 as reserve
Type of construction in accordance with EN 60034-7 (IEC 60034-7)
- 1PH808
- 1PH810 ... 1PH828
IM B3, IM B5
IM B3, IM B5, IM B35
Degree of protection in accordance with EN 60034-5 (IEC 60034-5)
- 1PH808 ... 1PH816
- 1PH818 ... 1PH828
IP65
IP55
Shaft extension on the drive end in accordance with DIN 748-3 (IEC 60034-5)
Plain shaft or feather key, full-key or half-key balancing for feather key
Shaft and flange accuracy in accordance with DIN 42955 (IEC 60072-1) 1)
- 1PH808 ... 1PH816
- 1PH818 ... 1PH828
Tolerance R (reduced)
Tolerance N (normal)
Vibration severity in accordance with Siemens/EN 60034-14
(IEC 60034-14) 1)- 1PH808 ... 1PH816
- 1PH818 ... 1PH828
Grade R/A
Grade A
Sound pressure level LpA (1 m) in accordance with DIN EN ISO 1680, max.
Tolerance +3 dB- 1PH808 ... 1PH813
68 dB at a rated pulse frequency of 4 kHz and a speed range up to 5000 rpm
- 1PH816
69 dB at a rated pulse frequency of 4 kHz and a speed range up to 5000 rpm
- 1PH818
70 dB at a rated pulse frequency of 2 kHz or 4 kHz and a speed range up to 5000 rpm
- 1PH822
70 dB at a rated pulse frequency of 2 kHz or 4 kHz and a speed range up to 4500 rpm
- 1PH828
72 dB at a rated pulse frequency of 2 kHz and a speed range up to 3300 rpm
Built-in encoder systems without DRIVE-CLiQ interface
- Absolute encoder EnDat 2048 S/R (encoder AM2048 S/R)
- Incremental encoder sin/cos 1 Vpp 2048 S/R with C and D tracks (encoder IC2048 S/R)
- Incremental encoder sin/cos 1 Vpp 512 S/R without C and D tracks (encoder IN512 S/R)
- Incremental encoder sin/cos 1 Vpp 256 S/R without C and D tracks (encoder IN256 S/R)
- Incremental encoder HTL 1024 S/R (encoder HTL 1024 S/R)
- Incremental encoder HTL 2048 S/R (encoder HTL 2048 S/R)
Built-in encoder systems with DRIVE-CLiQ interface
- Absolute encoder 22 bit single-turn + 12 bit mult-iturn (encoder AM22DQ)
- Incremental encoder 22 bit with commutation position (encoder IC22DQ)
- Incremental encoder 20 bit without commutation position (encoder IC20DQ)
- Incremental encoder 19 bit without commutation position (encoder IC19DQ)
Connection
Connector for signals or DRIVE-CLiQ interface
(mating connector not included in the scope of supply)- 1PH808 ... 1PH813
- 1PH816 ... 1PH828
Terminal box NDE top/power connector
Terminal box top
Paint finish
Standard paint finish in anthracite RAL 7016
Approvals, according to
cURus
1) Shaft extension run-out, concentricity of centering ring and shaft, and perpendicularity of flange to shaft.
2) The following motors are designed to conform to temperature class 155 (F):1PH8107-1.F2/1PH8107-1.M21PH8138-2.F2/1PH8138-2.G21PH8164/1PH8166/1PH8168
Ventilation data/Sound pressure levels
Motor type
Fan motor current consumption, max.
Direction of air flow
Volume of air, min.
Sound pressure level
LpA (1 m)Motor + external fan operation 50 Hz,
tolerance + 3 dBA
A
A
m3/s (ft3/s)
dB
Forced ventilation
230 V 1 AC/50 Hz (± 10 %)
230 V 1 AC/60 Hz (± 10 %)
265 V 1 AC/60 Hz (± 10 %)
1PH808
0.33
0.200.25
0.160.32
0.19NDE → DE
DE → NDE0.02 (0.71)
70 1)
Forced ventilation
400 V 3 AC/50 Hz (± 10 %)
400 V 3 AC/60 Hz (± 10 %)
480 V 3 AC/60 Hz (± 10 %)
1PH810
0.12
0.130.09
0.090.12
0.13NDE → DE
DE → NDE0.04 (1.41)
70 1)
1PH813
0.13
0.210.16
0.190.17
0.23NDE → DE
DE → NDE0.09 (3.18)
70 1)
1PH816
0.17
0.230.22
0.300.22
0.30NDE → DE
DE → NDE0.16 (5.65)
73 1)
Forced ventilation (EC fan)
200 V ... 277 V 1 AC/50 Hz, 60 Hz (± 10 %)
1PH818
1.45 ... 1.05
–
–
NDE → DE
DE → NDE0.17 (6.00)
73 2)
1PH822
2.3 ... 1.6
–
–
NDE → DE
DE → NDE0.31 (10.9)
73 2)
Forced ventilation
400 V 3 AC/50 Hz (± 10 %)
400 V 3 AC/60 Hz (+ 5 %, ± 10 %)
480 V 3 AC/60 Hz (+ 5 %, – 10 %)
1PH828
2.55
2.5
2.5
NDE → DE
DE → NDE0.31 (10.9)
74 2)
1PH835.-1..1 (IP55 degree of protection)
4.7
4.6
4.6
NDE → DE
DE → NDE0.75 (26.5)
77 3)
1PH835.-1..4
(IP23 degree of protection)4.7
4.6
4.6
NDE → DE
DE → NDE1 (35.3)
77 3)
1) For rated pulse frequency of 4 kHz and speed range up to 5000 rpm.
2) For rated pulse frequency of 2 kHz and speed ranges:
Forced ventilation (IP55 degree of protection): 1PH818 up to 5000 rpm 1PH822 up to 3500 rpm 1PH828 up to 3300 rpm
Forced ventilation (IP23 degree of protection): 1PH818 up to 3000 rpm 1PH822 up to 2000 rpm 1PH828 up to 2800 rpm
3) For rated pulse frequency of 2.5 kHz and speed range up to 2800 rpm.
