Industrial Ethernet

• Информационные материалы

  Информационные материалы

  Ethernet - это базовая технология Интернета для всемирной сети. Разнообразные возможности Интранета и Интернета, которые были долгие годы доступны офисным приложениям, теперь используются для автоматизации производства с помощью Industrial Ethernet.
  Применение IT технологий наряду с использованием децентрализованных систем автоматизации постоянно возрастает.
  Это влечёт за собой разделение сложных задач управления на маленькие простые системы, устанавливаемые рядом с приводами. При этом требования к коммуникационной системе растут, что требует высокой производительности от системы связи. Industrial Ethernet предлагает эффективную сеть уровня территории и ячеек, основанную на стандарте IEEE 802.3(ETHERNET), для промышленного применения.

  Дизайн

  SIMOTION интегрирован в коммуникационную архитектуру Industrial Ethernet, т.к. каждое устройство SIMOTION обладает по умолчанию как минимум одним разъёмом Ethernet.
  Industrial Ethernet в основном используется для обмена данными. Для SIMOTION циклический обмен данными процесса с приводами и распределёнными периферийными устройствами реализуется по PROFIBUS DP и PROFIdrive. В будущем PROFINET объединит обмен данными и циклические коммуникации процесса для SIMOTION на базе Ethernet.

  Функции

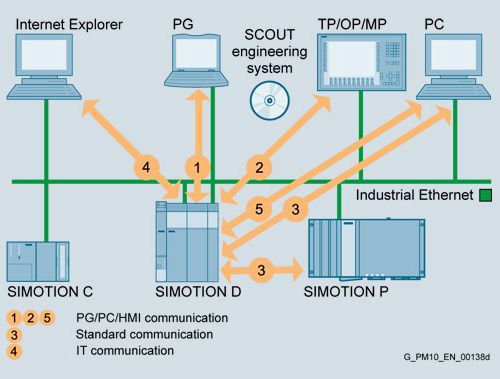

  Следующие типы коммуникации доступны для SIMOTION через Industrial Ethernet:

  PG/OP коммуникации (1, 2, 5)

  • Инжиниринг и диагностика с помощью SIMOTION SCOUT (1)
  • Подключение панелей SIMATIC HMI по интерфейсу Ethernet с использованием ProTool Pro (только на ПК) или WinCC flexible (2)
  • Открытые коммуникации, например, с HMI инструментами других производителей через OPC-сервер SIMATIC NET (5)

  Стандартные коммуникации (3)

  TCP/IP через Ethernet. Таким образом, SIMOTION предлагает соответствующие системные функции для коммуникаций по UDP и TCP/IP. Это позволяет осуществлять обмен данными по протоколам TCP/IP и UDP между:

  • Различными устройствами SIMOTION (3)
  • SIMOTION и устройствами SIMATIC S7 (3)
  • Устройствами SIMOTION и любыми другими устройствами, которые реализуют стандартные TCP/IP или UDP коммуникации. Такими устройствами могут быть любые типы персональных компьютеров с любыми операционными системами или другие программируемые контроллеры (3)

  IT коммуникации (4)

  IT коммуникации осуществляются с использованием протоколов, которые базируются на основных протоколах TCP/IP. Самыми
  важными IT протоколами являются:
  HTTP: протокол транспортировки гипертекста
  FTP: протокол передачи файлов
  SMTP: простой протокол передачи электронной почты
  SNMP: простой протокол сетевого управления
  SIMOTION поддерживает HTTP протокол. Кроме того, доступны следующие коммуникационные возможности для SIMOTION:

  • Файлы HTML в устройстве SIMOTION (4) Можно использовать стандартный браузер Интернета для просмотра предопределенных HTML страниц с диагностической информацией, размещённых на устройстве SIMOTION.
    Более того, на SIMOTION можно сохранять HTML файлы, созданные пользователем, которые содержат определённую
    пользователем информацию.
  • OPC XML-DA (4)
    SIMOTION предлагает интегрированный OPC XML-DA сервер. Этот сервер публикует данные процесса SIMOTION. Коммуникация с любого внешнего устройства происходит по протоколу SOAP (в соответствии со спецификацией OPC-Foundation), интегрированному в протокол HTTP.

  Особенности

  Ethernet - это идеальная основа с его 100 МБит/с скоростью передачи данных и возможностью полнодуплексной передачи.
  Сегодня Ethernet во всем мире является сетью номер 1, занимая более чем 80% рынка, и предлагает важные свойства, которые
  обеспечивают существенные преимущества:

  • Быстрый ввод в эксплуатацию за счёт простого подключения
  • Высокая доступность, т. к. существующие сети могут легко расширяться без негативных последствий
  • Почти неограниченную коммуникационную мощность за счёт возможности масштабирования производительности с помощью технологии коммутации и высоких скоростей
  • Использование в разных областях применения, таких как офис и производство
  • Коммуникации в масштабах всего предприятия за счёт применения технологий WAN (глобальной сети), таких как ISDN или Интернет
  • Безопасность инвестиций благодаря постоянному совершенствованию совместимого оборудования

  Чтобы Ethernet был пригоден для промышленных приложений, необходимы существенные дополнения к функциональности и
  исполнению:

  • Компоненты сети для применения в суровой промышленной среде
  • Быстрый монтаж техники RJ45
  • Отказоустойчивость за счёт резервирования
  • Расширенная диагностика и концепция сообщений
  • Применение сетевых компонентов, ориентированных на бу-
    дущее (например, коммутаторов)


  Соответствующие сетевые компоненты и продукты предлагает SIMATIC NET.
